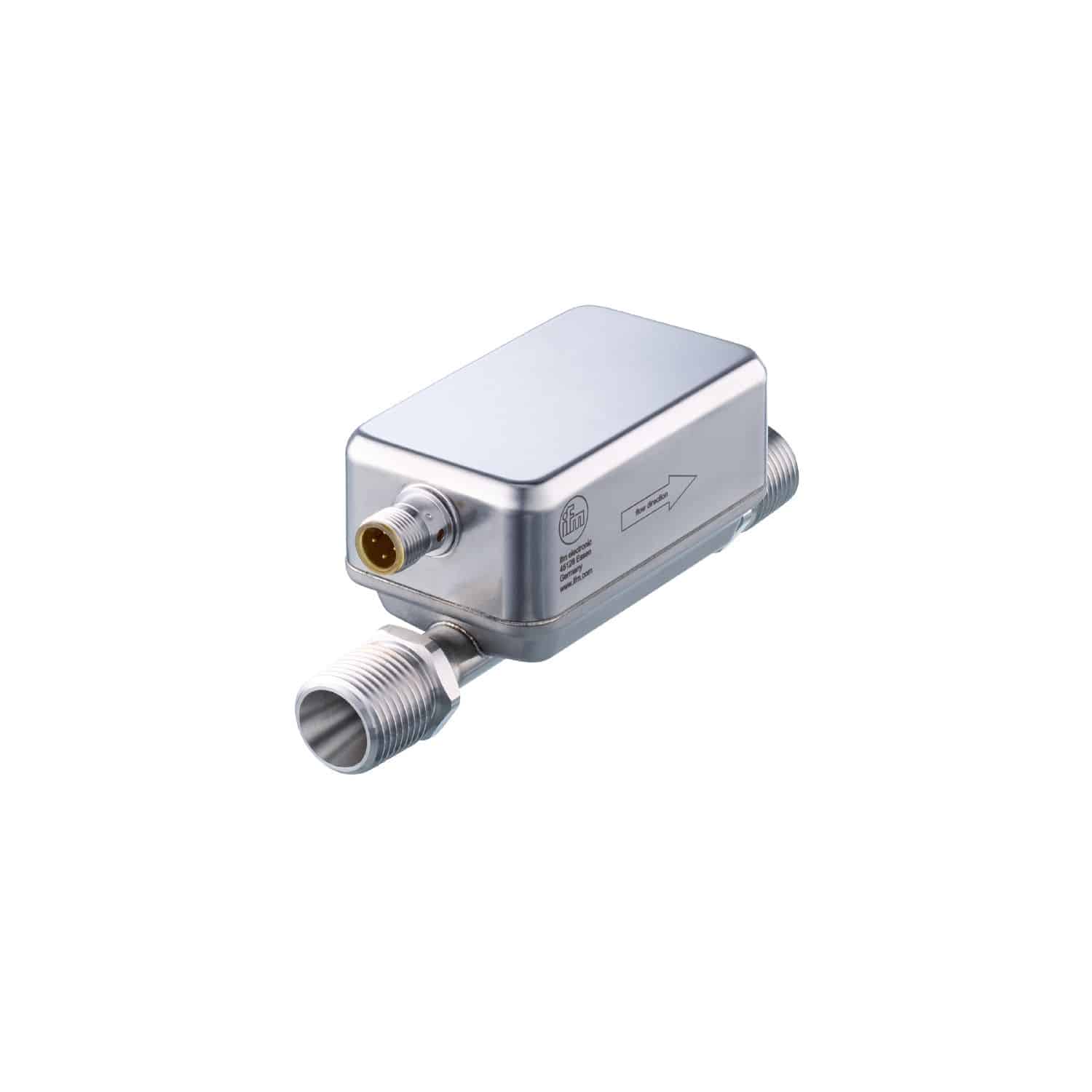

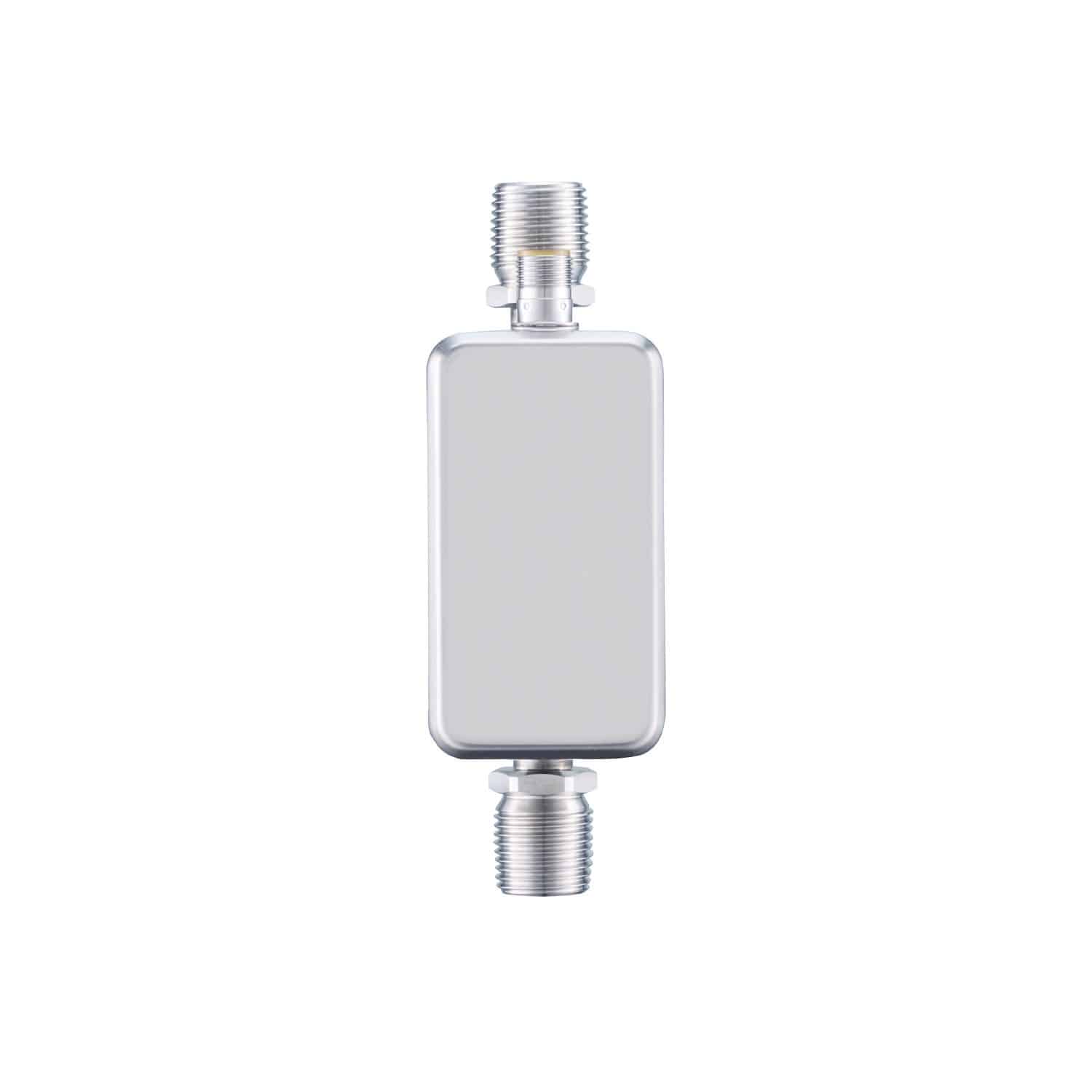

Ультразвуковой датчик потока
SU6651
| Диапазон измерения | 0,5…65 l/min 0,03…3,9 m³/h 8…1030 gph 0,13…17,17 gpm |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Материал | корпус: нерж. сталь (1.4404 / 316L); разъём: PEI FKM |
| Обозначение продукции | Датчик потока |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение 1/2″ NPT внешняя резьба DN15 |
| Применение | use in mobile and industrial applications |
| Производитель | IFM |
| Рабочее напряжение DC | 8…32 V |
| Соединение | 1 (L+) L+ 2 (OUT2) MP2 DO, AO, Возврат, сброс 3 (L-) L- 4 (OUT1) MP1 DO, IO-Link |
| Температура измеряемой среды | -40…120 °C -40…248 °F |
| Тип | SU6651 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU6651 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU6651 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU6651 и артикул SUN12XJBFRKG/US
Ключевые особенности
Характеристики Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Диапазон измерения 0,5…65 l/min 0,03…3,9 m³/h 8…1030
Техническое описание
Описание
| Характеристики | |
|---|---|
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | 0,5…65 l/min 0,03…3,9 m³/h 8…1030 gph 0,13…17,17 gpm |
| Номинальный диаметр | DN15 (1/2“) |
| Подключение к процессу | резьбовое соединение 1/2″ NPT внешняя резьба DN15 |
| Особенности | позолоченные контакты |
| Применение | use in mobile and industrial applications |
| Среда | сверхчистая вода; Вода; жидкости на водной основе; гликолевые растворы; oils (of high and low viscosity); Охлаждающие жидкости |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| низковязкие масла с вязкостью | 7…40 mm²/s (40 °C) |
| высоковязкие масла с вязкостью | 30…68 mm²/s (40 °C) |
| Температура измеряемой среды | -40…120 °C -40…248 °F |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Электронные данные | |
| Рабочее напряжение [V] | 8…32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 175 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Принцип измерения | ultrasonic |
| Входы/выходы | |
| Общее количество входов и выходов | 2 |
| Количество цифровых выходов | 2 |
| Количество аналоговых выходов | 1 |
| Входы | OUT2 сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал OUT1 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; частотный сигнал; IO-Link |
| Выходной сигнал OUT2 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; аналоговый сигнал |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 2 DC |
| Постоянный ток нагрузки [mA] коммутационного выхода | 100 DC |
| Частота переключения DC [Hz] | 0…10000 |
| Аналоговый выход по току [mA] | 4…20; (масштабируемый) |
| Наиб. нагрузка [Ω] | 500 |
| Аналоговый выход по напряжению [V] | 0…10 / 0,5…4,5; (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | 0,5…65 l/min 0,03…3,9 m³/h 8…1030 gph 0,13…17,17 gpm |
| Разрешение | 0,1 l/min 0,002 m³/h 1 gph 0,01 gpm |
| Пункт срабатывания SP | 0,9…65 l/min 0,052…3,9 m³/h 14…1030 gph 0,23…17,17 gpm |
| Пункт сброса rP | 0,5…64,7 l/min 0,032…3,88 m³/h 8…1025 gph 0,14…17,08 gpm |
| Начальная точка аналогового сигнала, ASP | -65…52 l/min -3,9…3,12 m³/h -1030…824 gph -17,17…13,74 gpm |
| Конечная точка аналогового сигнала, АЕР | -52…65 l/min -3,12…3,9 m³/h -824…1030 gph -13,74…17,17 gpm |
| Значение отсечки низкого расхода LFC | 0,5…3,2 l/min 0,03…0,195 m³/h 8…52 gph 0,13…0,86 gpm |
| Конечная точка частоты, FEP | 13…65 l/min 0,782…3,9 m³/h 207…1030 gph 3,44…17,17 gpm |
| Частота на конечной точке [Hz] FRP | 1…10000 |
| Контроль моментального расхода | |
| Длина импульса [s] | 0,002…2 |
| Значение импульса | 0,1…99990000 l; 0,03…26414563,515 gal |
| Контроль температуры | |
| Диапазон измерения | -40…120 °C -40…248 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Пункт срабатывания SP | -40…119,4 °C -40…247 °F |
| Пункт сброса rP | -40…88 °C -40…190,4 °F |
| Аналоговая пусковая точка | -8…120 °C 17,6…248 °F |
| Аналоговая конечная точка | -40…88 °C -40…190,4 °F |
| Начальная точка частоты, FSP | -8…120 °C 17,6…248 °F |
| Конечная точка частоты, FEP | -40…119,4 °C -40…247 °F |
| Частота на конечной точке [Hz] FRP | 1…10000 |
| Точность/погрешность | |
| Контроль скорости потока | Точность (в диапазоне измерения) only up to 100 °C; at higher temperatures, only the repeatability is within the specification. |
| Точность (в диапазоне измерения) гликолевые растворы (35%) | ±(5,0 % MW + 0,5 % MEW) |
| Точность (в диапазоне измерения) высоковязкие масла с вязкостью 46mm2/s (40°C) | ±(5,0 % MW + 1,0 % MEW) |
| Точность (в диапазоне измерения) низковязкие масла с вязкостью 10mm2/s (40°C) | ±(5,0 % MW + 1,0 % MEW) |
| Точность (в диапазоне измерения) Вода | ± (2,0 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры | Точность [K] ± 2,5 (Q > 5 % MEW) |
| Температурный коэфициент [% от диапазона измерения / 10 K] | 0,2 |
| Время реакции | |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0…5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Программное обеспечение / Программирование | |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link (циклические) Функция длина бита | сумматор 32; Контроль скорости потока 32; Контроль температуры 32; состояние 4; Выход 1 1; Выход 2 1 |
| Поддерживаемые DeviceID | default 1834 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -40…80 |
| Степень защиты | IP 67; IP 69K |
| Механические данные | |
| Вес [g] | 533,8 |
| Корпус | Прямоугольный |
| Длина впускной трубы | 5 x DN |
| Длина выпускной трубы | 1 x DN |

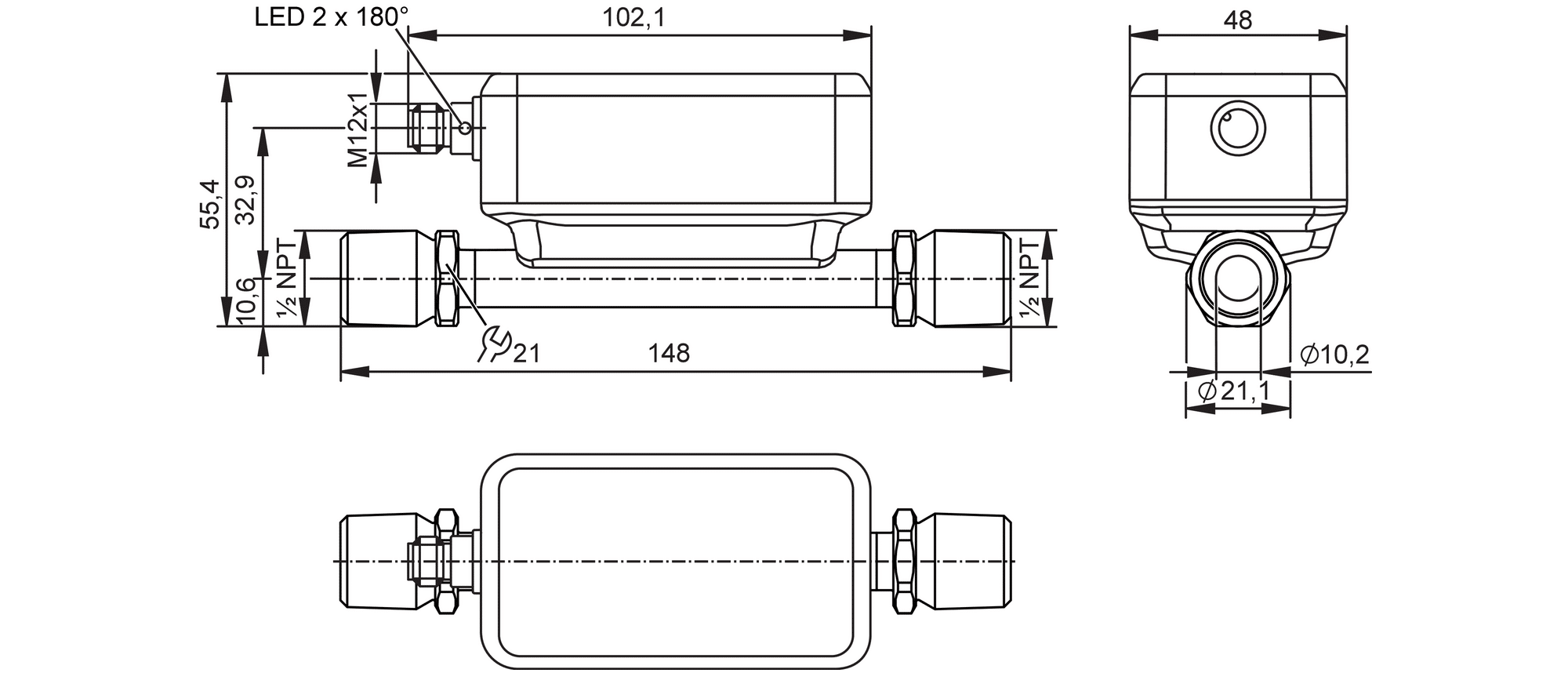

| Размеры [mm] | 148 x 48 x 55,4 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); разъём: PEI FKM |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L) |
| Номинальный диаметр | DN15 (1/2“) |
| Подключение к процессу | резьбовое соединение 1/2″ NPT внешняя резьба DN15 |
| Характеристика поверхности Ra/Rz частей в контакте со средой | 49,21 µin |
| Дисплеи / Элементы управления | |
| Дисплей Рабочее состояние | 1 x светодиод, зелёный |
| Упаковочная величина | |
| Количество | 1 шт. |
| электрическое подключение | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | 1 (L+) L+ 2 (OUT2) MP2 DO, AO, Возврат, сброс 3 (L-) L- 4 (OUT1) MP1 DO, IO-Link |
