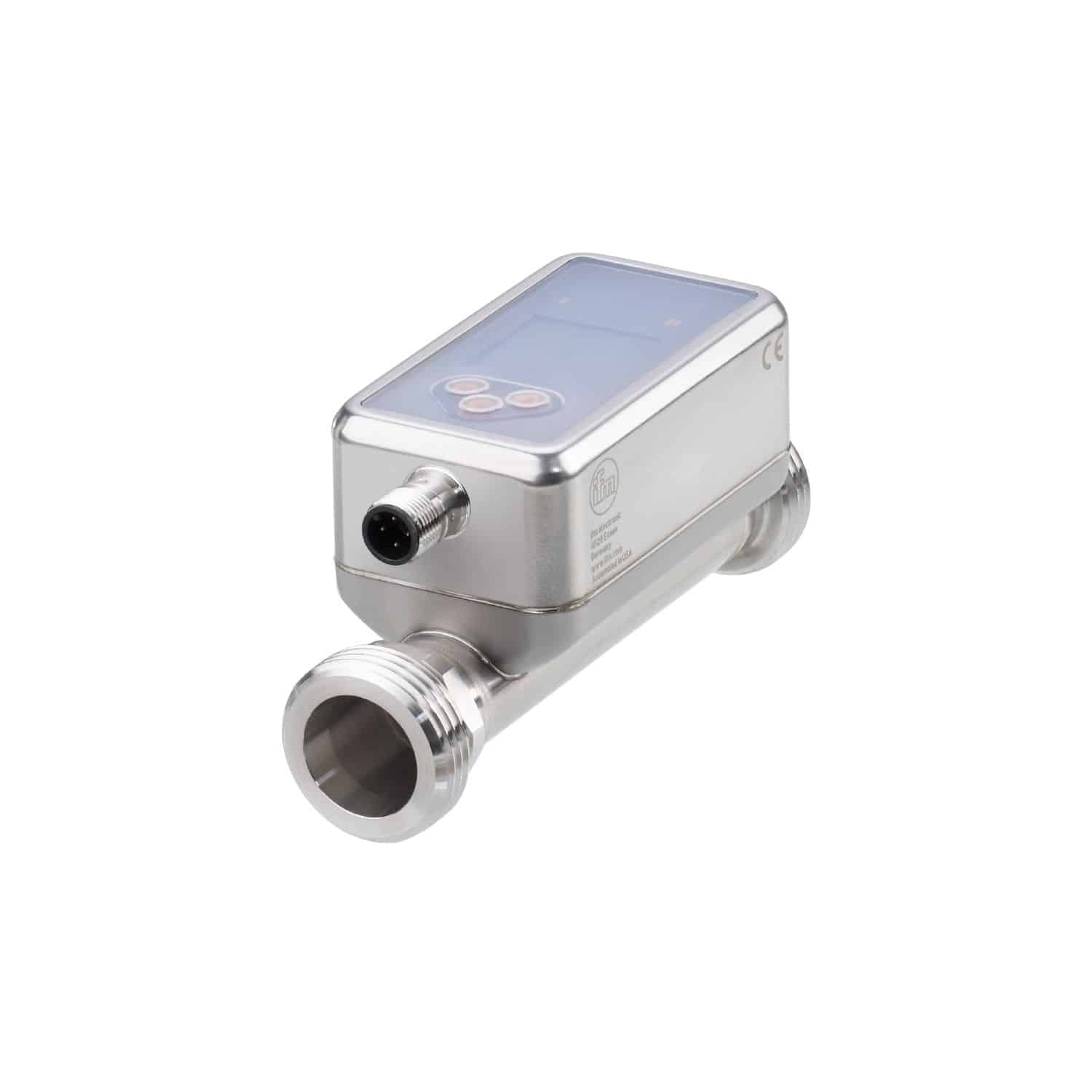

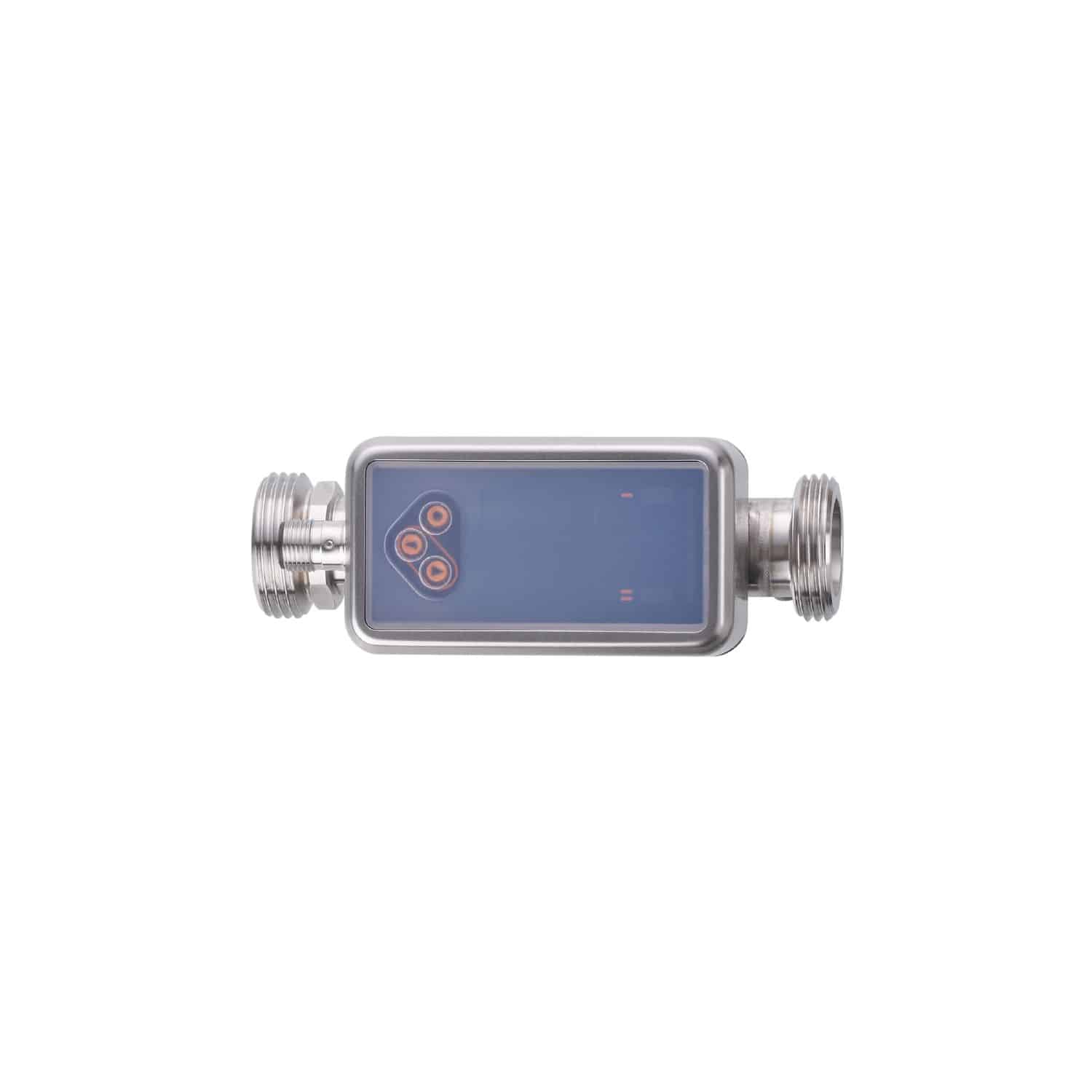

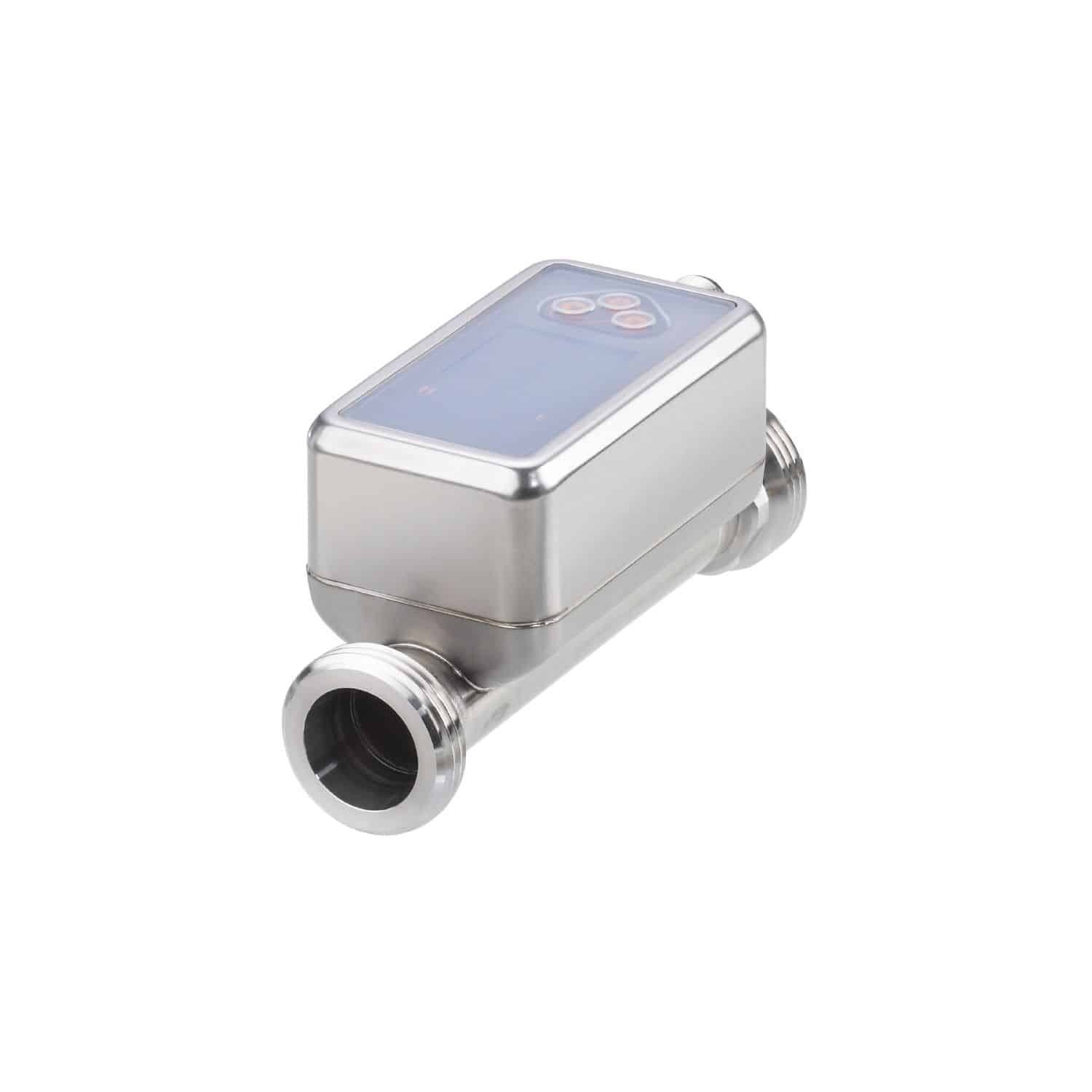

Ультразвуковой датчик потока
SU8021
| Выходной сигнал | аналоговый сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totalis |
|---|---|
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
| Дисплей | Цветной дисплей 1,44″, 128 x 128 пикселей |
| Коммуникационный интерфейс | IO-Link |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Обозначение продукции | Датчик потока |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба DN25 |
| Производитель | IFM |
| Рабочее напряжение DC | 18…32 V |
| Температура измеряемой среды | -20…100 °C -4…212 °F |
| Тип | SU8021 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU8021 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU8021 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU8021 и артикул SUR11XXBFRKG/US
Ключевые особенности
Характеристики Диапазон измерения 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm Подключение к процессу резьбовое соединение G 1 внешняя резьба
Техническое описание
Описание
| Характеристики | |
|---|---|
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба DN25 |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| Температура измеряемой среды | -20…100 °C -4…212 °F |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| MAWP (для применения в соответствии с CRN) | 82,8 bar 8,28 MPa |
| Электронные данные | |
| Рабочее напряжение [V] | 18…32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения [s] | 5 |
| Принцип измерения | ultrasonic |
| Входы | |
| Входы сброс счетчика | |
| Выходы | |
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 2 DC |
| Постоянный ток нагрузки [mA] коммутационного выхода | 100 DC |
| Частота переключения DC [Hz] | 0…10000 |
| Аналоговый выход по току [mA] | 4…20 |
| Наиб.нагрузка [Ω] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
| Диапазон индикации | -288…288 l/min -17,28…17,28 m³/h -4565…4565 gph -76,08…76,08 gpm |
| Разрешение | 0,1 l/min 0,001 m³/h 1 gph 0,02 gpm |
| Точка срабатывания SP | 2,3…240 l/min 0,139…14,4 m³/h 37…3804 gph 0,61…63,4 gpm |
| Точка сброса rP | 1,1…238,8 l/min 0,064…14,325 m³/h 17…3784 gph 0,28…63,07 gpm |
| Начальная точка аналогового сигнала, ASP | -240…192 l/min -14,4…11,522 m³/h -3804…3044 gph -63,4…50,73 gpm |
| Конечная точка аналогового сигнала, АЕР | -192…240 l/min -11,522…14,4 m³/h -3044…3804 gph -50,73…63,4 gpm |
| Значение отсечки низкого расхода LFC | 1…12 l/min 0,06…0,72 m³/h 16…190 gph 0,26…3,17 gpm |
| Конечная точка частоты, FEP | 48,1…240 l/min 2,889…14,4 m³/h 763…3804 gph 12,72…63,4 gpm |
| Частота на конечной точке [Hz] FRP | 1…10000 |
| Контроль моментального расхода | |
| Длина импульса [s] | 0,002…2 |
| Значение импульса | 0,02…99990000 l; 0,005…26414563,515 gal |
| Контроль температуры | |
| Диапазон измерения | -20…100 °C -4…212 °F |
| Диапазон индикации | -44…124 °C -47,2…255,2 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Точка срабатывания SP | -19,6…100 °C -3,2…212 °F |
| Точка сброса rP | -20…99,6 °C -4…211,2 °F |
| Аналоговая пусковая точка | -20…76 °C -4…168,8 °F |
| Аналоговая конечная точка | 4…100 °C 39,2…212 °F |
| Начальная точка частоты, FSP | -20…76 °C -4…168,8 °F |
| Конечная точка частоты, FEP | 4…100 °C 39,2…212 °F |
| Частота на конечной точке [Hz] FRP | 1…10000 |
| Точность/ погрешность | |
| Контроль скорости потока | ± (1,0 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры | Точность [K] ± 2,5 (Q > 5 % MEW) |
| Температурный коэффициент [% от диапазона измерения / 10 K] | 0,2 |
| Время реакции | |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0…5 |
| Контроль температуры | Динамика реакции срабатывания T05 / T09 [s] |
| Значение | 5,7 / 86 |
| Программное обеспечение / Программирование | |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link | |
| Функция | длина бита |
| (циклические) сумматор | 32 |
| Контроль скорости потока | 32 |
| Контроль температуры | 32 |
| состояние | 4 |
| Выход 1 | 1 |
| Выход 2 | 1 |
| Поддерживаемые DeviceID | |
| Режим работы | ID прибора |
| default | 1463 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -20…60 |
| Температура хранения [°C] | -25…80 |
| Степень защиты | IP 67 |
| Механические данные | |
| Вес [g] | 496,8 |
| Корпус | Прямоугольный |
| Способ монтажа | длина впускной трубы 5xDN; длина выпускной трубы 1xDN |

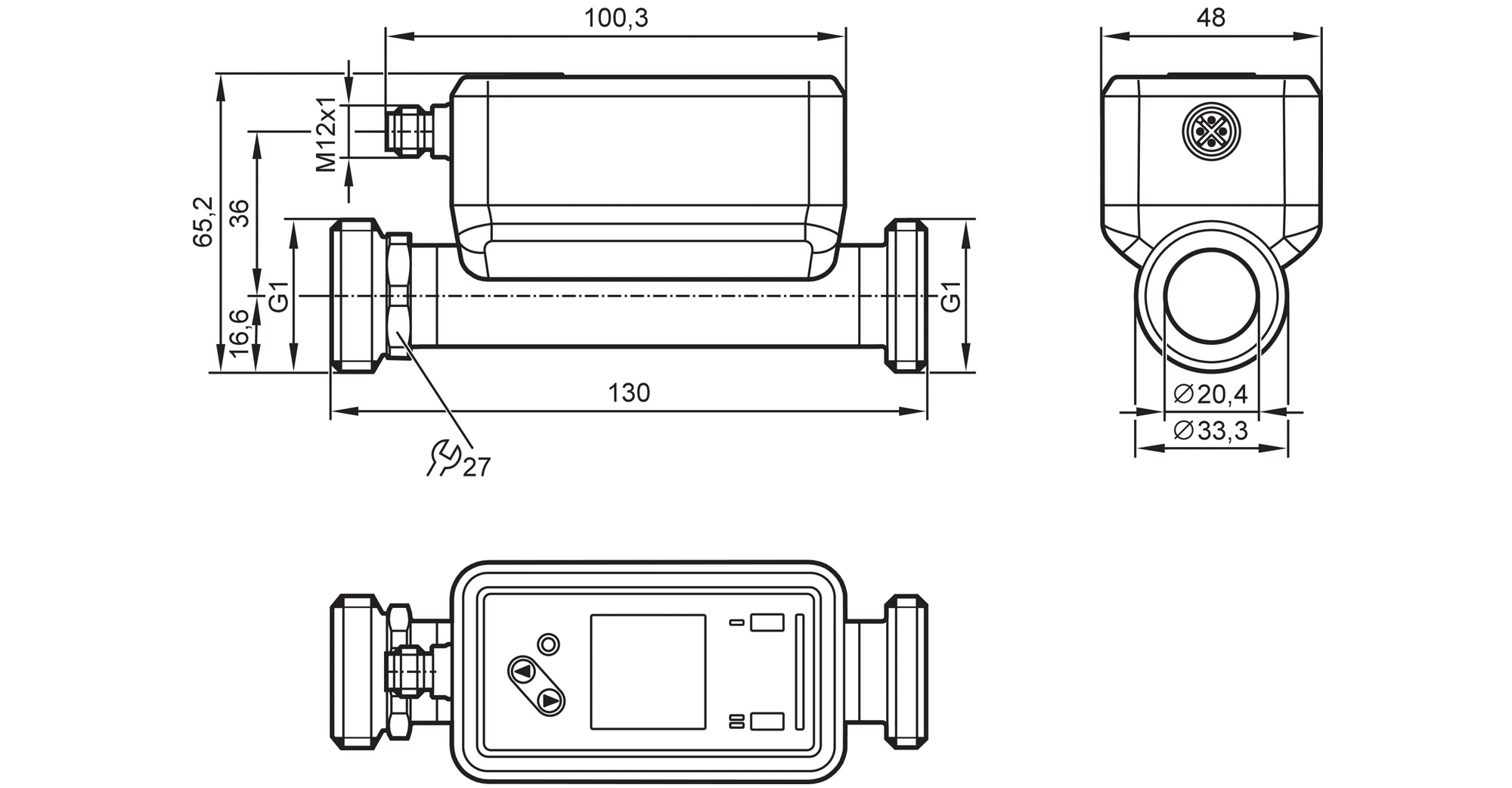

| Размеры [mm] | 130 x 48 x 65,2 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба DN25 |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 1,25 µm |
| Дисплеи / Элементы управления | |
| Дисплей | Цветной дисплей 1,44″, 128 x 128 пикселей |
| Функция переключения | 2 x светодиод, жёлтый |
| диагностика | 1 x светодиод, 3-цветный |
| Соединение | |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; сигнальный выход счетчик с предварительным набором; Вход сброс счетчика |
| Цвета в соответствии с DIN EN 60947-5-2 | |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
