Датчики потока / расходомеры

Датчики потока и расходомеры IFM Electronic

Датчики потока (расходомеры) — высокоточные электронные приборы для измерения и контроля расхода жидкостей, газов и сжатого воздуха в трубопроводах. Предотвращают аварии при остановке подачи среды, отклонении параметров или утечках.

Ключевые задачи:
Защита оборудования от перегрева при остановке охлаждения | Точное дозирование реагентов, компонентов, топлива | Учёт ресурсов (вода, пар, сжатый воздух) для оптимизации энергопотребления | Обнаружение утечек в трубопроводах | Мониторинг соответствия технологическим параметрам

Основные типы датчиков потока IFM

1. Магнитно-индуктивные (SM)
Принцип: Измерение расхода проводящих жидкостей (закон Фарадея).
Среды: Вода, молоко, соки, пиво, кислоты, щёлочи, сточные воды.
Диапазон: Скорость 0,1-10 м/с, расход 0,05-1000 м³/ч, DN6-DN200.
Преимущества: Нет подвижных частей (срок службы >10 лет), нет гидравлического сопротивления, точность ±0,5%, двунаправленное измерение, тотализатор, санитарные исполнения (Tri-Clamp, 3-A, EHEDG).
Модели: SM2000, SM6000, SM8000, SM9000

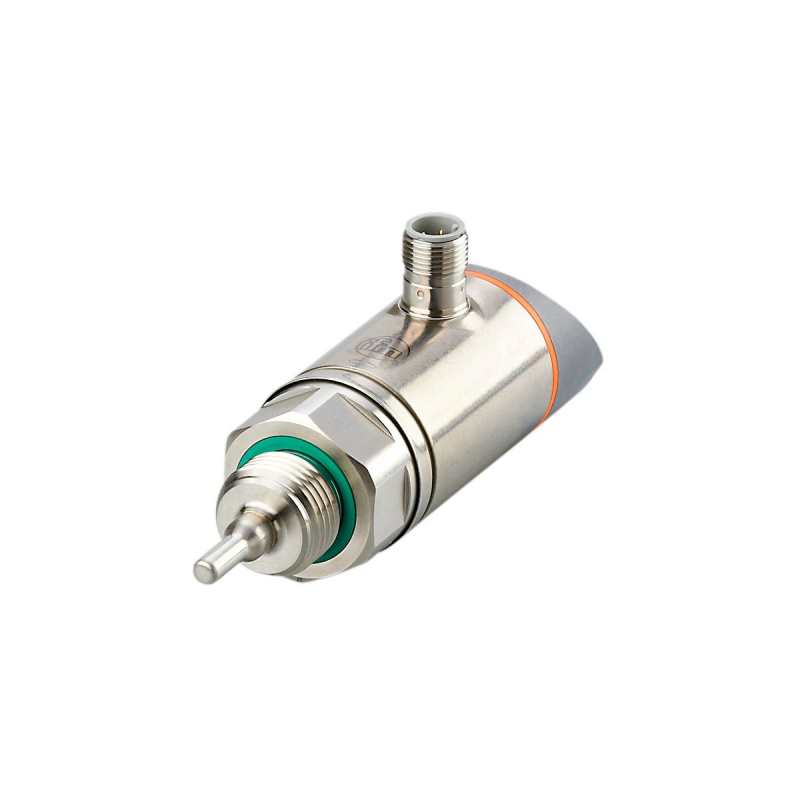

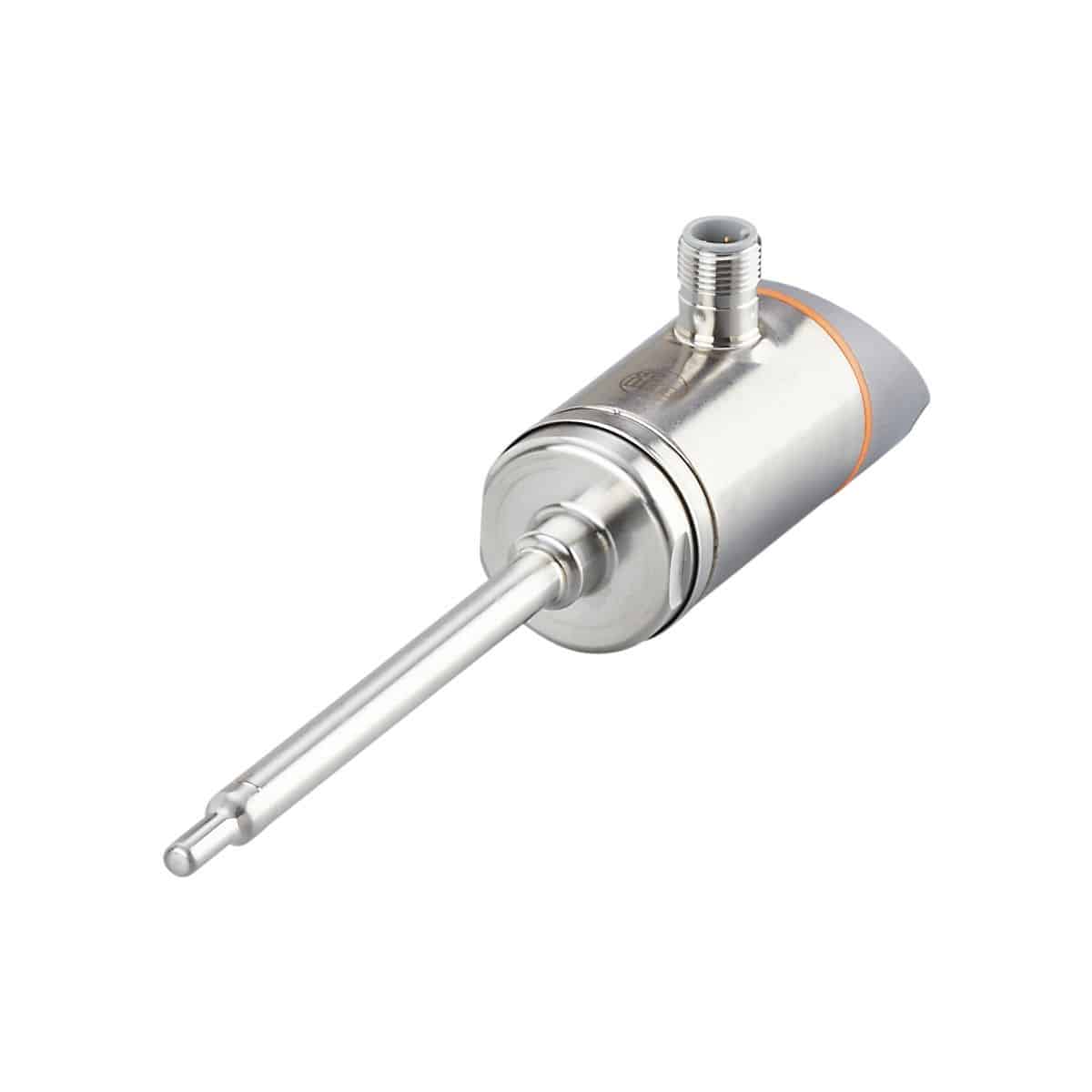

2. Термодисперсионные (SA, SB, SD)
Принцип: Измерение разности температур между нагретым и эталонным датчиком (калориметрический метод).
Среды: Сжатый воздух, газы (азот, кислород, CO₂), вода, масло, СОЖ, теплоносители.
Диапазон: Газы 0,15-4400 м³/ч, жидкости 0,3-200 л/мин, скорость 0,1-10 м/с.
Преимущества: Нет подвижных частей, быстрый отклик (<1 сек), встроенный контроль температуры (2 параметра), тотализатор, защита от сухого хода, компактные размеры.
Модели: SD2000 и SD6000 сняты с производства, на замену SD2500 и SD6500

3. Ультразвуковые (SU)
Принцип: Измерение времени прохождения ультразвукового сигнала по потоку и против потока (транзитный метод).
Среды: Чистые и загрязненные жидкости (вода, масло, химические растворы, сточные воды, пульпа, пищевые продукты), проводящие и непроводящие.
Диапазон: Скорость 0,07-10 м/с, расход 0,003-2000 м³/ч, DN15-DN300.
Преимущества: Бесконтактная установка (накладные датчики — монтаж без остановки процесса), универсальность, нет гидравлического сопротивления, двунаправленное измерение, точность ±1%.
Модели: снятые с производства SU8000, SU9000,аналоги SU9030 и SU8030

4. Вихревые (SV)
Принцип: Измерение частоты вихрей Кармана при обтекании препятствия.
Среды: Пар (насыщенный, перегретый), вода, масло, химические растворы, газы (воздух, азот, CO₂).
Диапазон: Скорость 0,3-10 м/с, расход 1-700 м³/ч, DN15-DN100.
Преимущества: Универсальность (жидкости, газы, пар), широкий динамический диапазон (1:20), компенсация температуры и давления для массового расхода, надежность при высоких температурах и давлении.

5. Мехатронные (компактные)
Принцип: Механический крыльчатый/поршневой измеритель + электронный преобразователь.
Среды: Охлаждение станков ЧПУ (СОЖ), внутреннее охлаждение инструмента, дозирование малых объёмов, смазка, гидравлика.
Диапазон: 0,3-200 л/мин, малые расходы 5-3000 мл/мин.
Преимущества: Компактные размеры (установка в зоне обработки), быстрое реагирование, низкая стоимость, простой монтаж (G1/4, G1/2).

6. Для сжатого воздуха
Среды: Компрессорные станции, пневматические системы, энергоменеджмент, контроль утечек.
Диапазон: 0,15-4400 нм³/ч, давление до 16 бар.
Преимущества: Компенсация давления и температуры, обнаружение утечек (малые расходы в нерабочее время), тотализатор, IO-Link для энергомониторинга.

7. Модульные системы
Состав: Датчик потока + датчик температуры + реле контроля + панель с дисплеем + аварийная сигнализация.
Применение: Комплексный контроль охлаждения станков, прессов, литейных машин.
Преимущества: Plug-and-play, защита от перегрева, централизованный контроль нескольких контуров.

Ключевые преимущества IFM Electronic

✅ Широкий диапазон: 5 мл/мин — 4400 м³/ч (микродозирование — магистральные трубопроводы)
✅ Высокая точность: Магнитно-индуктивные ±0,5%, термодисперсионные ±2%, ультразвуковые ±1%
✅ IO-Link: Передача расхода + температуры + диагностики, удалённая настройка (л/мин, м³/ч, gpm), контроль состояния (обрыв, загрязнение), тотализатор с функцией сброса
✅ Нет подвижных частей (SA, SM, SU, SV): износостойкость, срок службы >10 лет, работа с загрязнёнными средами
✅ Встроенный контроль температуры: 2 параметра одновременно (расход + температура)
✅ Санитарные исполнения: Tri-Clamp, Aseptoflex, DRD, материалы 316L/PEEK, сертификаты 3-A/EHEDG/FDA, гладкая поверхность без застойных зон (CIP/SIP)
✅ Универсальные подключения: Резьбовые (G1/4, G1/2, NPT), фланцевые (DN50-DN200), санитарные (Clamp DN25/40/50)
✅ Тотализатор: Учёт общего потребления, коммерческий учёт, сброс по команде
✅ Защита IP67/IP68: Пыле-влагозащита, погружение
✅ Температурный диапазон: Среда -40…+180°C, окружающая -40…+80°C

Применение в отраслях

Машиностроение: Контроль охлаждения станков ЧПУ (СОЖ), защита шпинделя/инструмента, внутреннее охлаждение сверла, контроль смазки. Результат: снижение брака на 30%, увеличение срока инструмента на 40%.

Пищевая промышленность: Дозирование сырья (молоко, соки, сиропы), контроль CIP/SIP очистки, учёт расхода продукции, мониторинг пастеризации. Датчики: SM с санитарными подключениями (3-A, EHEDG).

Химия и фармацевтика: Точное дозирование реагентов, контроль агрессивных жидкостей (кислоты, щёлочи), учёт расхода в реакторах, валидация (GMP). Датчики: SU (бесконтактная установка), SM (химическая стойкость).

Водоснабжение: Коммерческий учёт воды (точность 0,5%), контроль насосных станций, мониторинг фильтров, обнаружение утечек. Датчики: SM (DN15-DN200).

Энергетика и ЖКХ: Учёт расхода пара в котельных, контроль теплоносителя в отоплении, мониторинг кондиционирования, оптимизация расхода сжатого воздуха. Датчики: SV (пар), SA (газы).

Нефтегазовая отрасль: Учёт нефти, газа, конденсата, контроль расхода в трубопроводах, мониторинг компрессорных станций, обнаружение утечек. Датчики: SU, SV, SA (Ex-исполнения).

Как выбрать датчик потока

1. Тип среды:
Проводящие жидкости (вода, кислоты, щёлочи) → SM | Непроводящие (масла, растворители) → SU/SV | Газы/сжатый воздух → SA, SB, SD | Пар → SV

2. Диапазон:
Малые 5-3000 мл/мин (микродозирование) | Средние 0,3-200 л/мин (охлаждение) | Большие 1-4400 м³/ч (магистрали). Правило: рабочий расход = 20-80% от максимального.

3. Диаметр трубы:
DN6-DN50 → резьбовые (G1/4, G1/2, NPT) | DN50-DN200 → фланцевые | Пищевая → санитарные (Tri-Clamp, Aseptoflex)

4. Условия:
Температура среды (-40…+180°C) | Давление (до 40 бар) | Вязкость (высоковязкие → SU бесконтактная) | Загрязнённость (сточные воды → SM/SU)

5. Сигнал:
Аналоговый (4-20 мА — ПЛК) | Дискретный (PNP/NPN, реле — сигнализация) | IO-Link (Индустрия 4.0, диагностика)

6. Опции:
Дисплей (расход + температура) | Тотализатор (общий объём) | Два выхода (мин/макс) | Сертификация (3-A, EHEDG — пищевая, ATEX — взрывозащита)

Часто задаваемые вопросы

Датчик потока vs расходомер?
Синонимы. Датчик потока контролирует наличие/отсутствие (дискретный), расходомер измеряет величину (аналоговый). Современные приборы совмещают обе функции.

Возможно ли измерить расход масла магнитно-индуктивным датчиком?
Нет, масло непроводящее. Используйте SU (ультразвуковые) или SV (вихревые).

Как датчик защищает станок?
При падении расхода охлаждения ниже критического сигнал останавливает шпинделя или снижает подачу.

Что такое тотализатор?
Встроенный счётчик, суммирующий общий объём прошедшей жидкости/газа (аналог счётчика воды) для коммерческого учёта.

Установка на работающий трубопровод?
Да, ультразвуковые SU устанавливаются снаружи трубы (накладные) без остановки процесса и врезки.

Датчик для учёта сжатого воздуха?
Термодисперсионные SA/SD — измеряют нм³/ч (компенсация давления и температуры), встроенный тотализатор.
