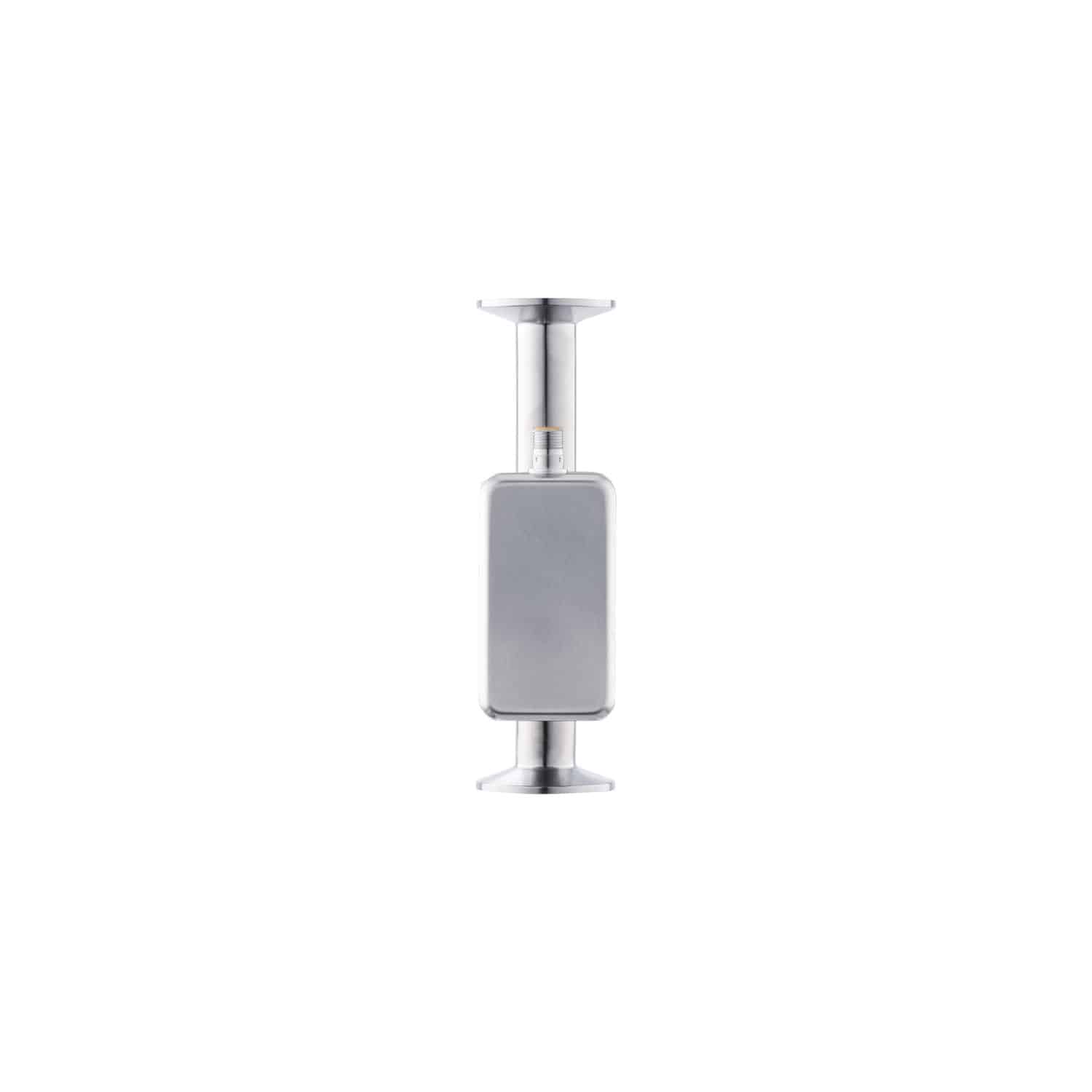

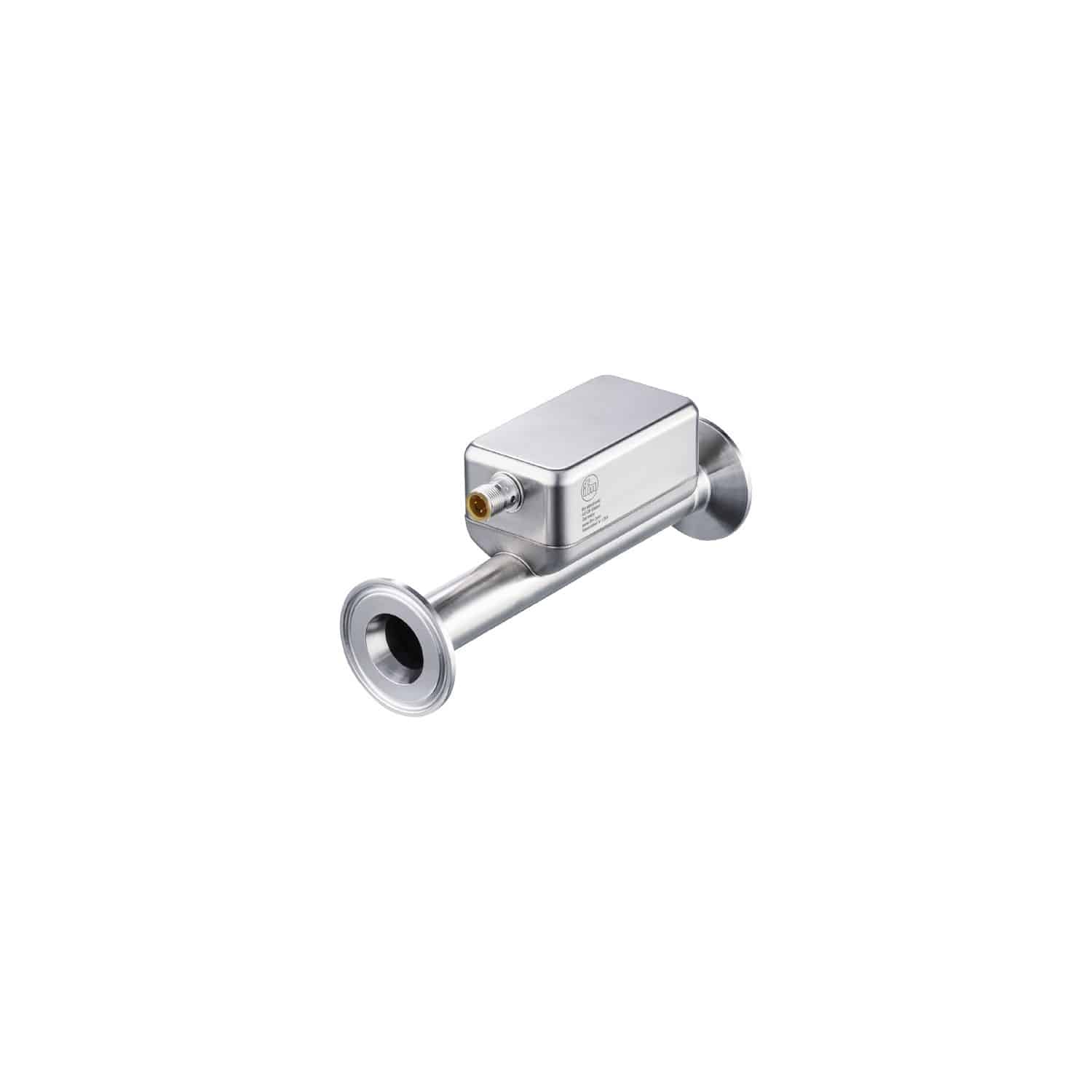

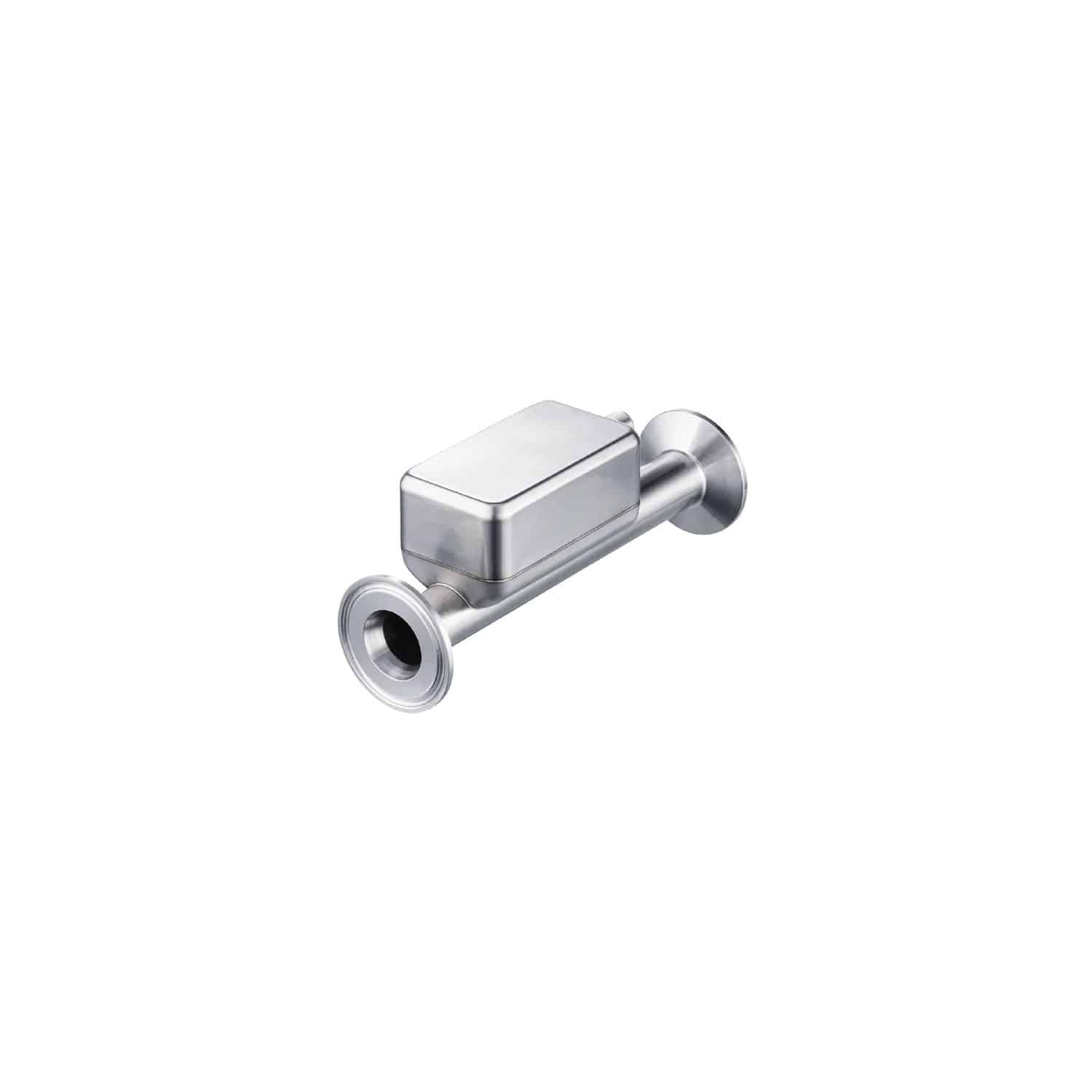

Ультразвуковой датчик потока
SUH220
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Материал | корпус: нерж. сталь (1.4404 / 316L); разъём: PEI FKM |
| Обозначение продукции | Датчик потока |
| Общее количество выходов | 2 |
| Подключение к процессу | Clamp DN25 DIN 32676 series A |
| Применение | пищевая и питьевая промышленность |
| Производитель | IFM |
| Рабочее напряжение DC | 18…32 V |
| Температура измеряемой среды | -40…120; (< 1 h: 150) |
| Тип | SUH220 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SUH220 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SUH220 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SUH220 и артикул SUC25XJBFRKG/US
Ключевые особенности
Характеристики Диапазон измерения 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm Номинальный диаметр DN25 (1“) Подключение к процессу Clamp DN25
Техническое описание
Описание
| Характеристики | |
|---|---|
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
| Номинальный диаметр | DN25 (1“) |
| Подключение к процессу | Clamp DN25 DIN 32676 series A |
| Приложение | |
| Особенности | позолоченные контакты |
| Применение | пищевая и питьевая промышленность |
| Среда | сверхчистая вода; Вода; жидкости на водной основе; edible oils |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость; edible oils: palm oil, soy oil, rapeseed oil, sunflower oil, peanut oil, olive oil and others |
| Температура измеряемой среды [°C] | -40…120; (< 1 h: 150) |
| Мин. разрывное давление | 40 bar 4 MPa |
| Предел прочности по давлению | 16 bar 1,6 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Электронные данные | |
| Рабочее напряжение [V] | 18…32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Принцип измерения | ultrasonic |
| Входы/выходы | |
| Общее количество входов и выходов | 2 |
| Входы | OUT2 сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал OUT1 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; частотный сигнал; IO-Link |
| Выходной сигнал OUT2 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; аналоговый сигнал |
| Электрическое исполнение | PNP/NPN |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20 |
| Наиб. нагрузка [Ω] | 500 |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] DC | 2 |
| Постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | 0…10000 |
| Диапазон измерения/настройки | |
| Диапазон измерения | 1…240 l/min 0,06…14,4 m³/h 16…3804 gph 0,26…63,4 gpm |
| Разрешение | 0,1 l/min 0,001 m³/h 1 gph 0,01 gpm |
| Примечание к заводской настройке | l/min, °C |
| Точка срабатывания SP | 2,3…240 l/min 0,139…14,4 m³/h 37…3804 gph 0,61…63,4 gpm |
| Точка сброса rP | 1,1…238,8 l/min 0,064…14,325 m³/h 16…3784 gph 0,28…63,07 gpm |
| Начальная точка аналогового сигнала, ASP | -240…192 l/min -14,4…11,522 m³/h -3804…3044 gph -63,4…50,73 gpm |
| Конечная точка аналогового сигнала, АЕР | -191,9…240 l/min -11,511…14,4 m³/h -3041…3804 gph -50,68…63,4 gpm |
| Значение отсечки низкого расхода LFC | 1…12 l/min 0,06…0,72 m³/h 16…190 gph 0,26…3,17 gpm |
| Конечная точка частоты, FEP | 48,1…240 l/min 2,889…14,4 m³/h 763…3804 gph 12,72…63,4 gpm |
| Частота на конечной точке [Hz] | 1…10000 |
| Контроль моментального расхода | |
| Длина импульса [s] | 0,002…2 |
| Значение импульса | 0,02…99990000 I; 0,0053…26414563,515 gal |
| Контроль температуры | |
| Диапазон измерения | -40…120 °C -40…248 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Точка срабатывания SP | -40…119,4 °C -40…247 °F |
| Точка сброса rP | -40…88 °C -40…190,4 °F |
| Аналоговая пусковая точка | -8…120 °C 17,6…248 °F |
| Аналоговая конечная точка | -40…88 °C -40…190,4 °F |
| Начальная точка частоты, FSP | -8…120 °C 17,6…248 °F |
| Конечная точка частоты, FEP | -40…119,4 °C -40…247 °F |
| Частота на конечной точке [Hz] | 1…10000 |
| Точность/ погрешность | |
| Точность (в диапазоне измерения) | only up to 100 °C; at higher temperatures, only the repeatability is within the specification. |
| Контроль скорости потока | Точность (в диапазоне измерения) edible oils ± (5,0 % MW + 1,0 % MEW); Вода ± (1,0 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры | Точность [K] ± 2,5 (Q > 5 % MEW) |
| Температурный коэфициент [% от диапазона измерения / 10 K] | 0,2 |
| Время реакции | |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0…5 |
| Контроль температуры | Динамика реакции срабатывания T05 / T09 [s] 5,7 / 86 |
| Программное обеспечение / Программирование | |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link (циклические) Функция длина бита | сумматор 32; Контроль скорости потока 32; Контроль температуры 32; состояние 4; Выход 1 1; Выход 2 1 |
| Поддерживаемые DeviceID | default 1908 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -20…60 |
| Температура хранения [°C] | -25…80 |
| Степень защиты | IP 69; (DIN EN 60529) |
| Механические данные | |
| Вес [g] | 608,3 |
| Корпус | Прямоугольный |
| Длина впускной трубы | 5 x DN |
| Длина выпускной трубы | 1 x DN |
| Размеры [mm] | 175 x 50,5 x 73,3 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); разъём: PEI, FKM |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4435 / 316L); Подключение к процессу: нерж. сталь (1.4404 / 316L) |
| Номинальный диаметр | DN25 (1“) |
| Подключение к процессу | Clamp DN25 DIN 32676 series A |
| Process connection suitable for pipe standard | DN25 / Ø 29 mm x 1,5 mm; (DIN 11866 series A); (DIN EN 10357 series A) |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 0,4 µm (16 µin); Rz = 4 µm (157 µin) |
| Дисплеи / Элементы управления | |
| Дисплей Рабочее состояние | 1 x светодиод, зелёный |
