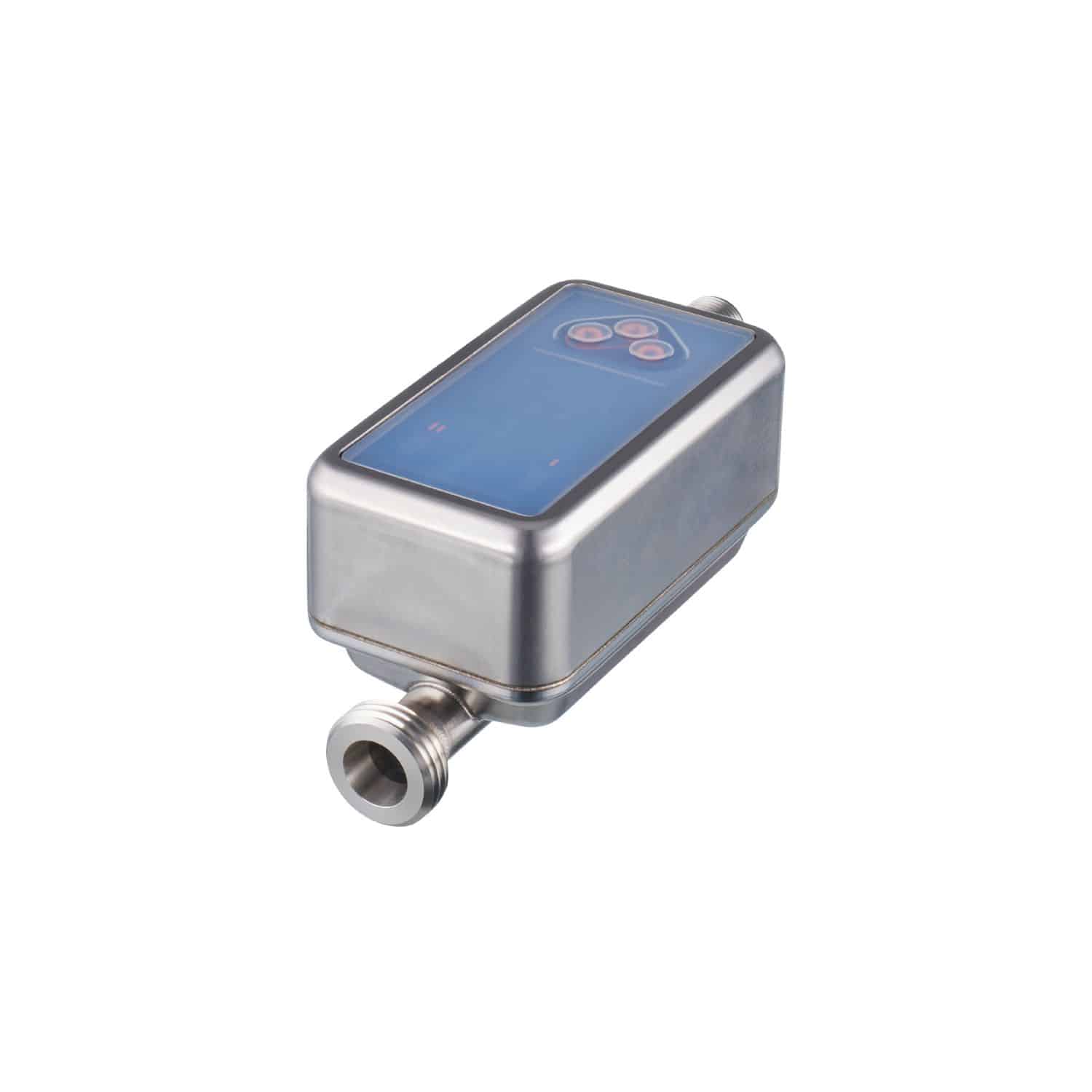

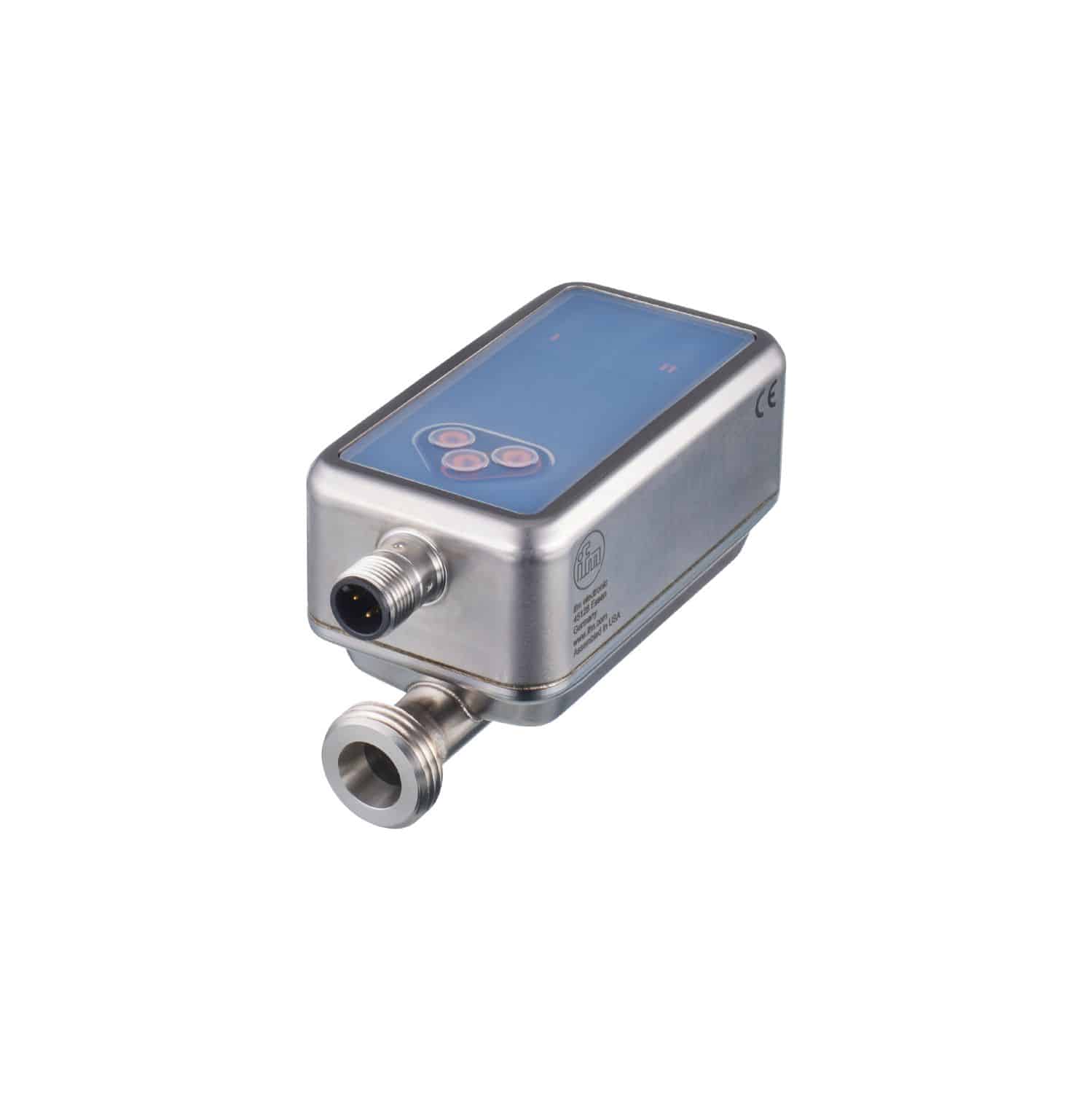

Ультразвуковой датчик потока
SU6030
| Выходной сигнал | коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; |
|---|---|
| Диапазон измерения | 0,5…65 l/min 30…3900 l/h 0,104…13,521 m/s 0,03…3,9 m³/h |
| Дисплей | Цветной дисплей 1,44″, 128 x 128 пикселей, l/min; l/h; m³/h; m/s |
| Коммуникационный интерфейс | IO-Link |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Обозначение продукции | Датчик потока |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба DN15 |
| Производитель | IFM |
| Рабочее напряжение DC | 18…32 V |
| Температура измеряемой среды | -20…100 |
| Тип | SU6030 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU6030 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU6030 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU6030 и артикул SUR12XFBFRKG/US
Ключевые особенности
Характеристики Диапазон измерения 0,5…65 l/min 30…3900 l/h 0,104…13,521 m/s 0,03…3,9 m³/h Подключение к процессу резьбовое соединение G 1/2 внешняя резьба
Техническое описание
Описание
| Характеристики | |
|---|---|
| Диапазон измерения | 0,5…65 l/min 30…3900 l/h 0,104…13,521 m/s 0,03…3,9 m³/h |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба DN15 |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе; гликолевые растворы; масла; Охлаждающие жидкости |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость; низковязкие масла с вязкостью: 7…40 mm²/s (40 °C); высоковязкие масла с вязкостью: 30…68 mm²/s (40 °C) |
| Температура измеряемой среды [°C] | -20…100 |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Электронные данные | |
| Рабочее напряжение [V] | 18…32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания | |
| Время задержки включения [s] | 5 |
| Принцип измерения | |
| Принцип измерения | ultrasonic |
| Входы | |
| Входы сброс счетчика | |
| Выходы | |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 0…10000 |
| Аналоговый выход по току [mA] | 4…20 |
| Наиб. нагрузка [Ω] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый замыкания |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | 0,5…65 l/min 30…3900 l/h 0,104…13,521 m/s 0,03…3,9 m³/h |
| Диапазон индикации | -78…78 l/min -4680…4680 l/h -16,225…16,225 m/s -4,68…4,68 m³/h |
| Разрешение | 0,1 l/min 2 l/h 0,001 m/s 0,002 m³/h |
| Точка срабатывания SP | 0,9…65 l/min 52…3900 l/h 0,18…13,521 m/s 0,052…3,9 m³/h |
| Точка сброса rP | 0,5…64,7 l/min 32…3880 l/h 0,111…13,452 m/s 0,032…3,88 m³/h |
| Начальная точка аналогового сигнала, ASP | -65…52 l/min -3900…3120 l/h -13,521…10,817 m/s -3,9…3,12 m³/h |
| Конечная точка аналогового сигнала, АЕР | -52…65 l/min -3120…3900 l/h -10,817…13,521 m/s -3,12…3,9 m³/h |
| Значение отсечки низкого расхода LFC | 0,5…3,2 l/min 30…195 l/h 0,104…0,676 m/s 0,03…0,195 m³/h |
| Конечная точка частоты, FEP | 13…65 l/min 782…3900 l/h 2,713…13,521 m/s 0,782…3,9 m³/h |
| Частота на конечной точке [Hz] | 1…10000 |
| FRP | |
| Контроль моментального расхода | |
| Длина импульса [s] | 0,002…2 |
| Значение импульса | 0,02…99990000 l |
| Контроль температуры | |
| Диапазон измерения [°C] | -20…100 |
| Диапазон индикации [°C] | -44…124 |
| Разрешение [°C] | 0,1 |
| Точка срабатывания SP [°C] | -19,6…100 |
| Точка сброса rP [°C] | -20…99,6 |
| Аналоговая пусковая точка [°C] | -20…76 |
| Аналоговая конечная точка [°C] | 4…100 |
| Начальная точка частоты, FSP [°C] | -20…76 |
| Конечная точка частоты, FEP [°C] | 4…100 |
| Частота на конечной точке [Hz] | 1…10000 |
| FRP | |
| Точность/погрешность | |
| Контроль скорости потока | гликолевые растворы (35%) ±(5,0 % MW + 0,5 % MEW); высоковязкие масла с вязкостью 46mm2/s (40°C) ±(5,0 % MW + 1,0 % MEW); низковязкие масла с вязкостью 10mm2/s (40°C) ±(5,0 % MW + 1,0 % MEW); Вода ± (2,0 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры | Точность [K] ± 2,5 (Q > 5 % MEW) |
| Температурный коэффициент [% от диапазона измерения / 10 K] | 0,2 |
| Время реакции | |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0…5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Программное обеспечение / Программирование | |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Минимальное время рабочего цикла | |
| Миним.время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link (циклические) | |
| Функция | длина бита |
| сумматор | 32 |
| Контроль скорости потока | 32 |
| Контроль температуры | 32 |
| состояние | 4 |
| Выход 1 | 1 |
| Выход 2 | 1 |
| Поддерживаемые DeviceID | |
| Режим работы | ID прибора |
| default | 1754 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -20…60 |
| Температура хранения [°C] | -25…80 |
| Степень защиты | IP 67 |
| Механические данные | |
| Вес [g] | 485,5 |
| Корпус | Прямоугольный |
| Способ монтажа | длина впускной трубы 5xDN; длина выпускной трубы 1xDN |
| Размеры [mm] | 110 x 48 x 55,1 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба DN15 |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 1,25 µm |
| Дисплеи / Элементы управления | |
| Дисплей | Цветной дисплей 1,44″, 128 x 128 пикселей |
| Функция переключения | 2 x светодиод, жёлтый |
| диагностика | 1 x светодиод, 3-цветный |
| Дисплей | l/min; l/h; m³/h; m/s |
| Соединение | |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; Диагностический выход определение направления потока / качество сигнала; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; Диагностический выход определение направления потока / качество сигнала; сигнальный выход счетчик с предварительным набором |
| Вход сброс счетчика | |
| Цвета в соответствии с DIN EN 60947-5-2 | |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
