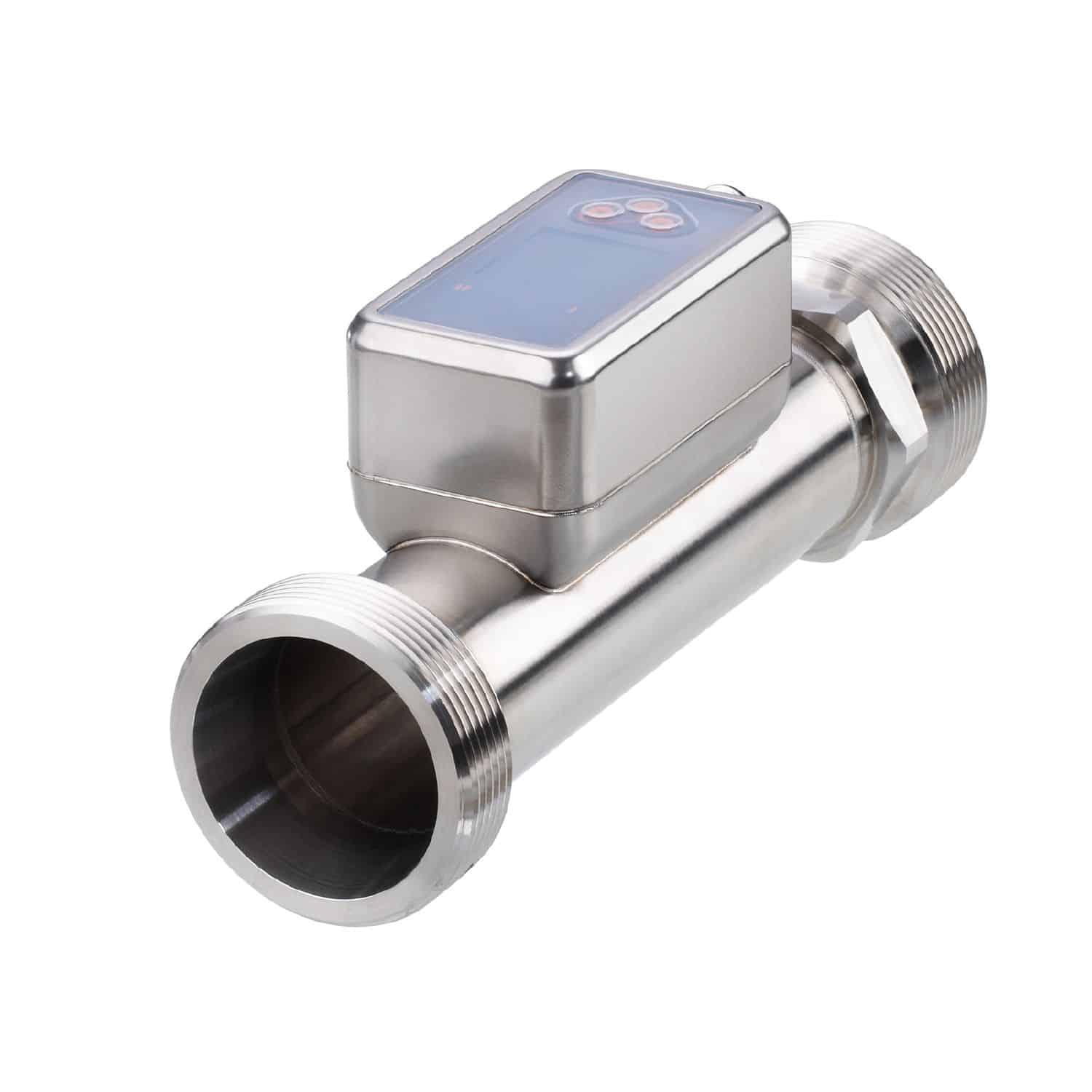

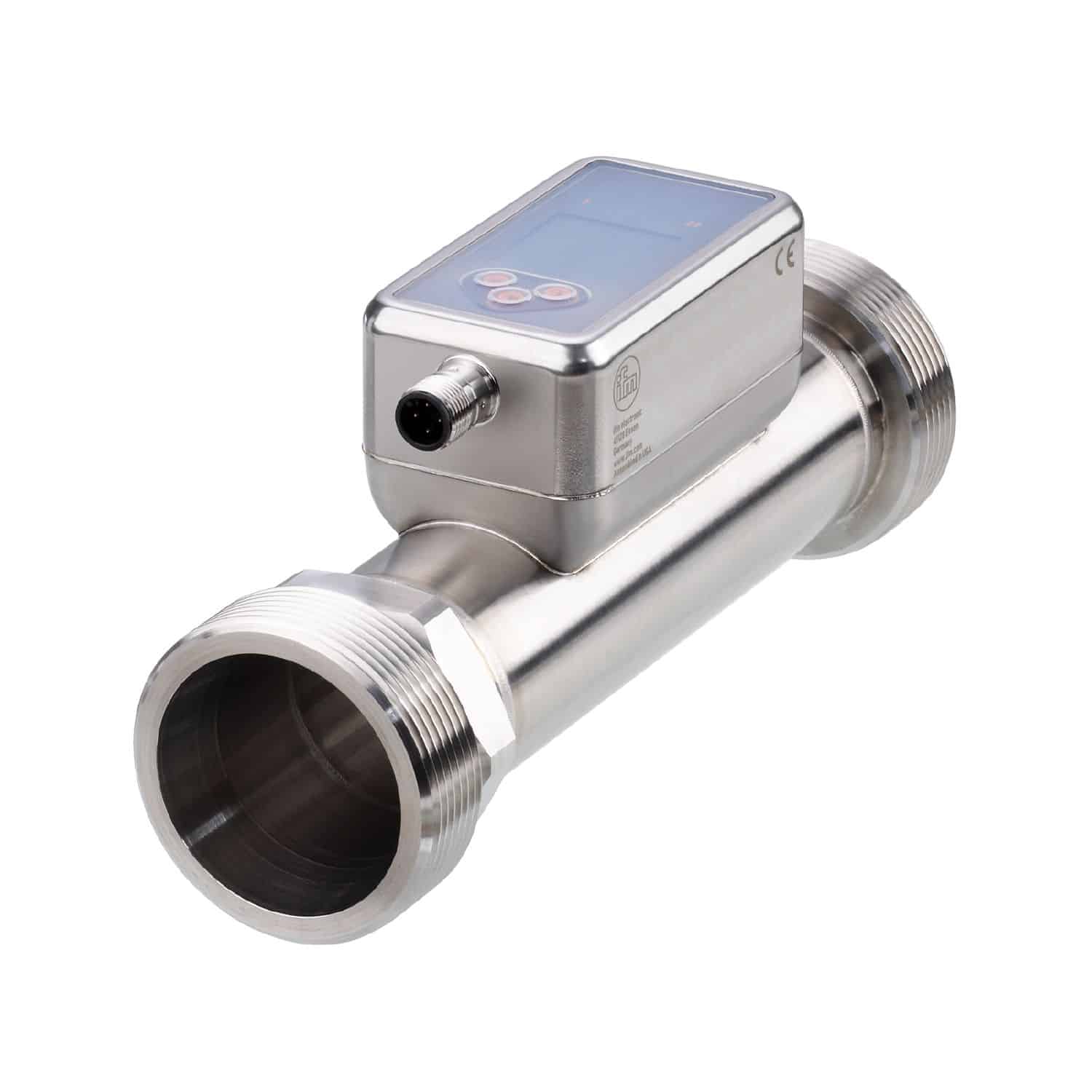

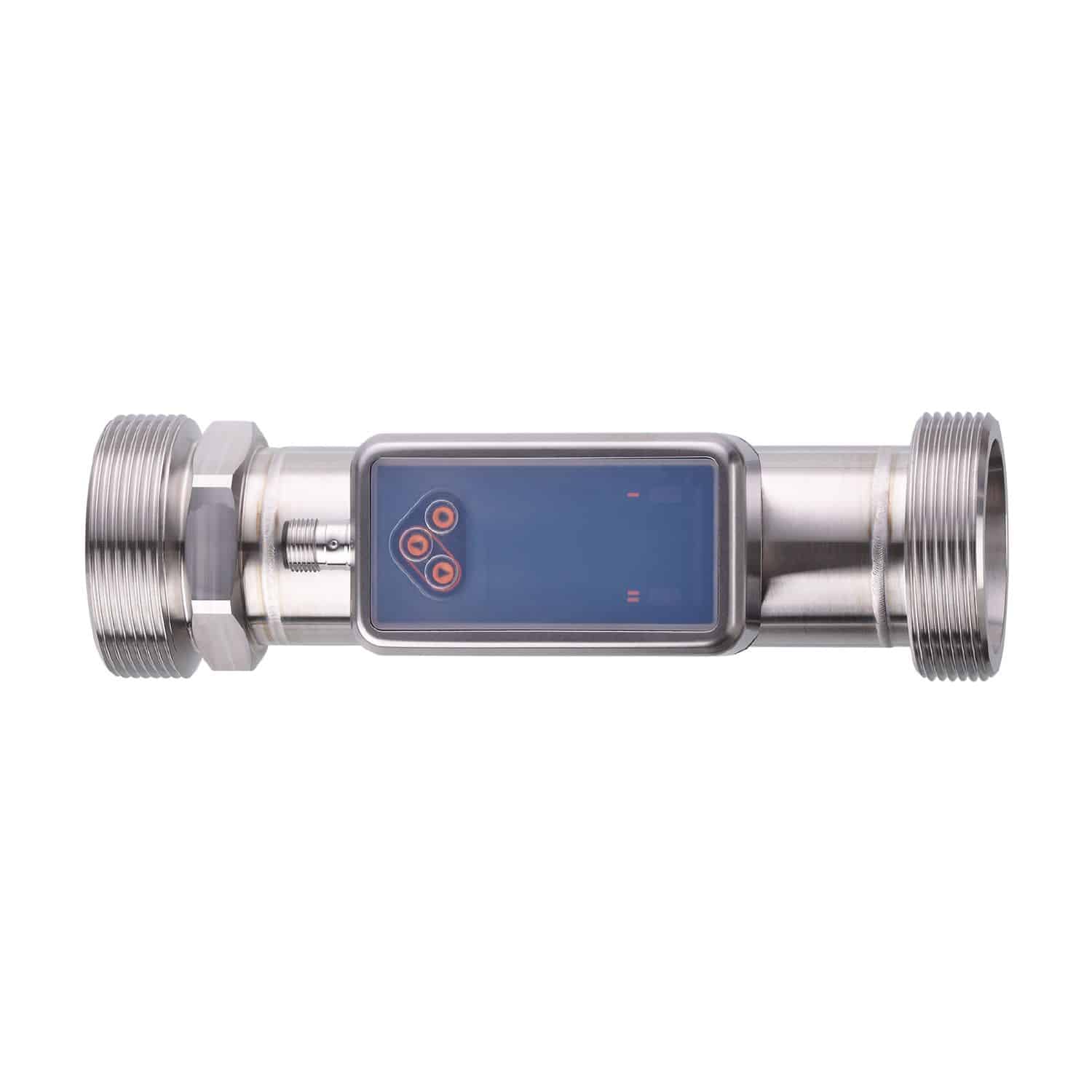

Ультразвуковой датчик потока

SU2020

Выходной сигнал
Диапазон измерения
Дисплей
Коммуникационный интерфейс
Материал
Обозначение продукции
Общее количество выходов
Подключение к процессу
Производитель
Рабочее напряжение DC
Температура измеряемой среды
Тип
Тип напряжения
Функция выходного сигнала
Электрическое исполнение

Цена по запросу

Будет включен НДС 22%
Срок поставки менджер уточнит при обработке запроса

Артикул: 7bf2bbbe97f6 Категория:
Техническое описание

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU2020 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU2020 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, .
Для заказа данной позиции достаточно указать название модели SU2020 и артикул SUR21XFBFRKG/US

Ключевые особенности

Характеристики Диапазон измерения 5…1000 l/min 300…60000 l/h 0,058…11,666 m/s 0,3…60 m³/h Подключение к процессу резьбовое соединение G 2 внешняя резьба

Техническое описание

Описание
Характеристики
Диапазон измерения 5…1000 l/min 300…60000 l/h 0,058…11,666 m/s 0,3…60 m³/h
Подключение к процессу резьбовое соединение G 2 внешняя резьба DN50
Особенности позолоченные контакты
Среда сверхчистая вода; Вода; жидкости на водной основе
Примечание к среде жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость
Температура измеряемой среды [°C] -20…100
Мин. разрывное давление 150 bar 15 MPa
Предел прочности по давлению 100 bar 10 MPa
Устойчивость к вакууму [mbar] -1000
MAWP (для применения в соответствии с CRN) 36,6 bar 3,66 MPa
Электронные данные
Рабочее напряжение [V] 18…32 DC; (по SELV/PELV)
Потребление тока [mA] < 75
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] 5
Принцип измерения
Принцип измерения ultrasonic
Входы
Входы сброс счетчика есть
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal
Электрическое исполнение PNP/NPN
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V] 2 DC
Постоянный ток нагрузки коммутационного выхода [mA] 100 DC
Частота переключения DC [Hz] 0…10000
Аналоговый выход по току [mA] 4…20
Наиб. нагрузка [Ω] 500
Импульсный выход Расходомер
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения 5…1000 l/min 300…60000 l/h 0,058…11,666 m/s 0,3…60 m³/h
Диапазон индикации -1200…1200 l/min -72000…72000 l/h -13,999…13,999 m/s -72…72 m³/h
Разрешение 0,1 l/min 1 l/h 0,001 m/s 0,002 m³/h
Точка срабатывания SP 10,5…1000 l/min 630…60000 l/h 0,122…11,666 m/s 0,63…60 m³/h
Точка сброса rP 5,3…994,8 l/min 318…59688 l/h 0,062…11,605 m/s 0,318…59,688 m³/h
Начальная точка аналогового сигнала, ASP -1000…800 l/min -60000…48000 l/h -11,666…9,333 m/s -60…48 m³/h
Конечная точка аналогового сигнала, АЕР -800…1000 l/min -48000…60000 l/h -9,333…11,666 m/s -48…60 m³/h
Значение отсечки низкого расхода LFC 5…50 l/min 300…3000 l/h 0,058…0,583 m/s 0,3…3 m³/h
Конечная точка частоты, FEP 200,6…1000 l/min 12037…60000 l/h 2,34…11,666 m/s 12,037…60 m³/h
Частота на конечной точке [Hz] 1…10000 FRP
Контроль моментального расхода Длина импульса [s] 0,002…2
Значение импульса 0,1…99990000 I
Контроль температуры
Диапазон измерения [°C] -20…100
Диапазон индикации [°C] -44…124
Разрешение [°C] 0,1
Точка срабатывания SP [°C] -19,6…100
Точка сброса rP [°C] -20…99,6
Аналоговая пусковая точка [°C] -20…76
Аналоговая конечная точка [°C] 4…100
Начальная точка частоты, FSP [°C] -20…76
Конечная точка частоты, FEP [°C] 4…100
Частота на конечной точке [Hz] 1…10000 FRP
Точность/погрешность
Контроль скорости потока Точность (в диапазоне измерения) ± (1,0 % MW + 0,5 % MEW)
Повторяемость ± 0,2 % MEW
Контроль температуры Точность [K] ± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона измерения / 10 K] 0,2
Время реакции
Контроль скорости потока Время отклика [s] < 0,25; (dAP = 0, T09)
Значение процесса демпфирования dAP [s] 0…5
Контроль температуры Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09
Программное обеспечение / Программирование
Функции самодиагностики определение направления потока; качество сигнала
Интерфейсы
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1.3
Стандарт SDCI IEC 61131-9: 2013-07
Профили BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis
Нужный тип порта A
Аналоговые рабочие данные 3
Бинарные рабочие данные 2
Миним. время рабочего цикла [ms] 9,6
Рабочие данные IO-Link (циклические)
Функция длина бита
сумматор 32
Контроль скорости потока 32
Контроль температуры 32
состояние 4
Выход 1 1
Выход 2 1
Поддерживаемые DeviceID default 1461
Условия эксплуатации
Температура окружающей среды [°C] -20…60
Температура хранения [°C] -25…80
Степень защиты IP 67
Механические данные
Вес [g] 1180
Корпус Прямоугольный
Способ монтажа длина впускной трубы 5xDN; длина выпускной трубы 1xDN

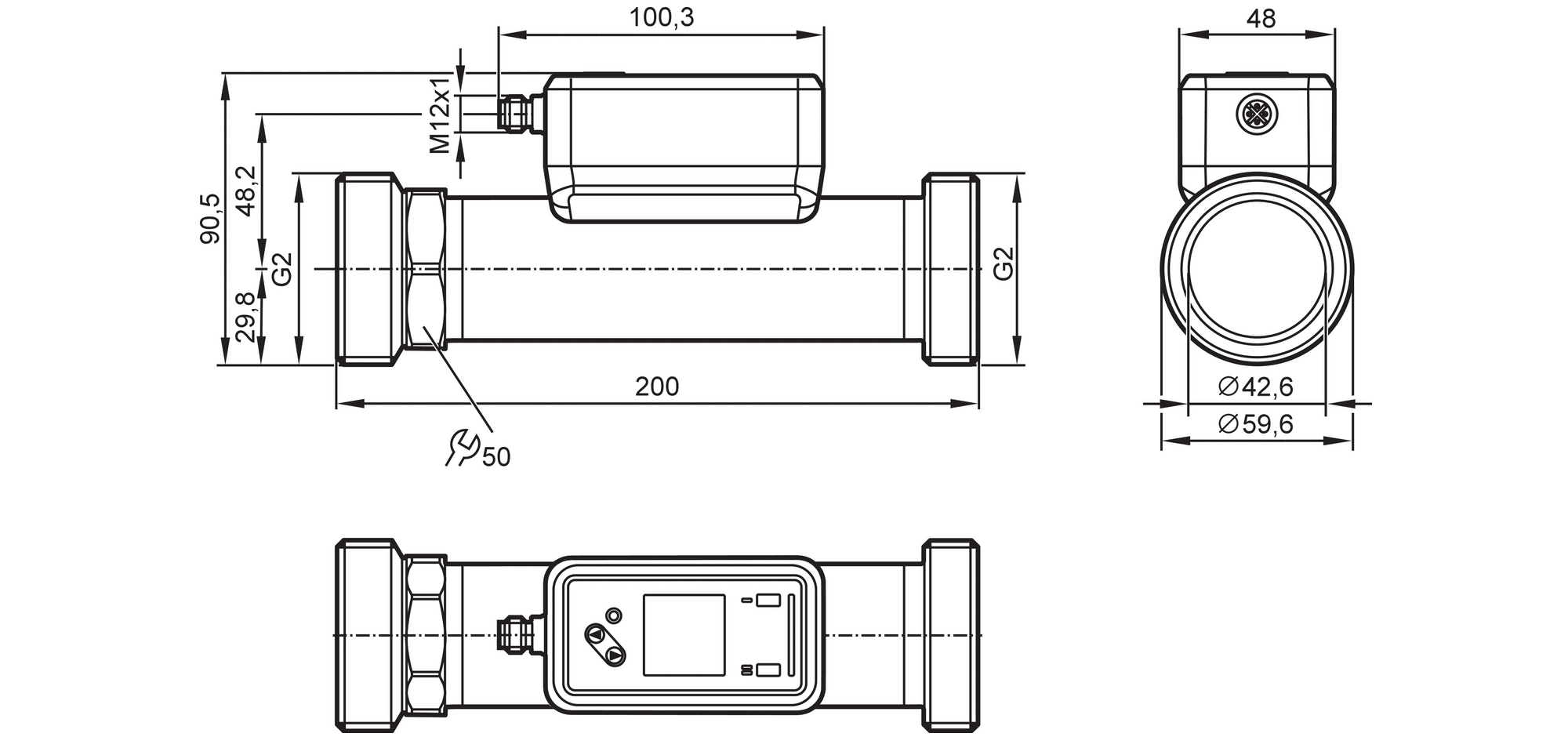

Размеры [mm] 200 x 59,6 x 90,5
Материал корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат)
Материалы корпуса в контакте с изм. средой Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка
Подключение к процессу резьбовое соединение G 2 внешняя резьба DN50
Характеристика поверхности Ra/Rz частей в контакте со средой Ra < 1,25 µm
Дисплеи / Элементы управления
Дисплей Цветной дисплей 1,44″, 128 x 128 пикселей
Функция переключения диагностика 2 x светодиод, жёлтый; 1 x светодиод, 3-цветный
Дисплей l/min; l/h; m³/h; m/s
электрическое подключение
Разъем 1 x M12; кодировка: A; Контакты: позолоченый
Соединение
OUT1/IO-Link Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором
OUT2/InD Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; сигнальный выход счетчик с предварительным набором
Вход сброс счетчика есть
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил BK= черный; BN= коричневый; BU= синий; WH= белый
