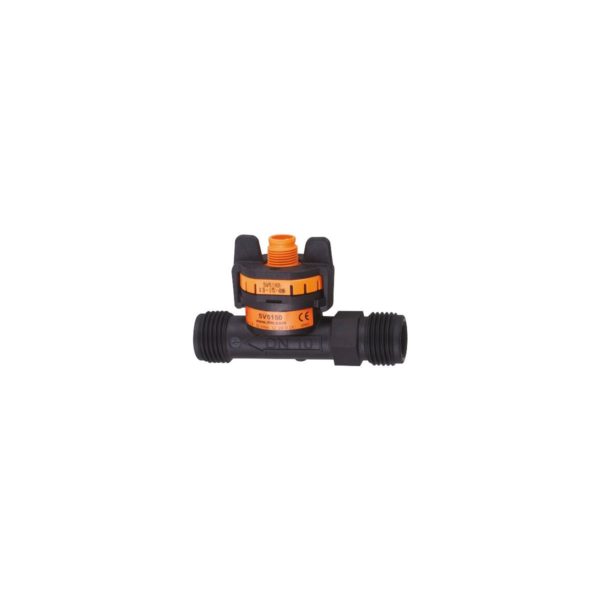

| Характеристики |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Диапазон измерения |
| 1,8…32 l/min |
0,265…4,716 m/s |
|
| Подключение к процессу |
резьбовое соединение G 3/4 DN10 |
| Приложение |
| Особенности |
позолоченные контакты |
| Измерительный элемент |
1 x Pt 1000, (to DIN EN 60751, класс B) |
| Применение |
для общепромышленного применения |
| Установка |
подключение к трубе при помощи адаптера |
| Среда |
Вода, гликолевые растворы, Охлаждающие жидкости |
| Температура измеряемой среды [°C] |
-40…100 |
| Мин. разрывное давление [bar] |
25 |
| Мин. разрывное давление [MPa] |
2,5 |
| Предел прочности по давлению [bar] |
12 |
| Предел прочности по давлению [Mpa] |
1,2 |
| Примечание к прочности по давлению |
|
| Электронные данные |
| Рабочее напряжение [V] |
8…33 DC |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Время задержки включения питания [s] |
< 2 |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
1 |
| Выходной сигнал |
аналоговый сигнал |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, (Вода: Q [l/min] = 2,0 x (I — 4 mA), вода-гликоль: Q [l/min] = 2,0 x (I — 4 mA) — Qo см. Рис. 2) |
| Наиб.нагрузка [Ω] |
< (Ub — 8 V) / 20 mA, Ub = 24 V: 800 |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 1,8…32 l/min |
0,265…4,716 m/s |
|
| Контроль температуры |
| Внутренний нагрев датчика температуры |
1 K/mW |
| Диапазон измерения [°C] |
-40…100 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность (в диапазоне измерения) |
Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW, (Вода) |
| Повторяемость |
0,2, (в % от конечного значения) |
| Контроль температуры |
| Точность [K] |
± 0,3 ± 0,005 x T |
| Время реакции |
| Контроль скорости потока |
| Время отклика [s] |
0,5 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-15…85 |
| Температура хранения [°C] |
-30…85 |
| Степень защиты |
IP 65 |
| Кавитация |
P(абсолютное) discharge / P(разница) > 5.5 для избежания кавитации |
| Испытания / одобрения |
| ЭMC |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
30 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
с водой / 10…61 Hz 1 mm |
|
с водой / 61…2000 Hz 2 g |
|
| MTTF [годы] |
380 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Механические данные |
| Вес [g] |
87,8 |
| Материал |
PA 6T |
| Материалы корпуса в контакте с изм. средой |
ETFE, PA 6T, FKM |
| Момент затяжки [Nm] |
12 |
| Подключение к процессу |
резьбовое соединение G 3/4 DN10 |
| Примечания |
| Примечания |
| MW = Измеренное значение |
| MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
| Потеря давления |
| dP |
Потеря давления |
| Q |
объёмный расход |
|
| Минимальный срок службы 10 лет относится к потоку и высоким температурам среды |
|
| Определение кинематической вязкости (v) смесей гликокля и воды зависит от температуры |
|
| определение значения компенсации Qo для смеси гликоль-вода |
|
v < 4 cSt точность измерения 3% MEW |
|
4 < v < 14 cSt точность измерения 4% MEW |
|
| порог срабатывания Q(min) в зависимости от кинематической вязкости |
|
| сопротивление давления (бар) |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SV5050-01 — 13.01.2015 — |
