| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Диапазон измерения |
|
| Подключение к процессу |
резьбовое соединение G 3/4 DN20 плоское уплотнение |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
Суммирующая функция, для общепромышленного применения |
| Установка |
подключение к трубе при помощи адаптера |
| Среда |
Электропроводящие жидкости, Вода, жидкости на водной основе |
| Примечание к среде |
| электропроводность: ≥ 20 µS/cm |
| вязкость: < 70 mm²/s (40 °C) |
|
| Температура измеряемой среды [°C] |
-10…70 |
| Предел прочности по давлению [bar] |
16 |
| Предел прочности по давлению [Mpa] |
1,6 |
| MAWP (для применения в соответствии с CRN) [bar] |
11,2 |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] |
95, (24 V) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
5 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Входы |
| Входы |
сброс счетчика |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, (масштабируемый) |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10, (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Импульсный выход |
Расходомер |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
|
| Диапазон индикации |
| -60…60 l/min |
-3,6…3,6 m³/h |
|
| Разрешение |
|
| Точка срабатывания SP |
| 0,5…50 l/min |
0,027…3 m³/h |
|
| Точка сброса rP |
| 0,2…49,8 l/min |
0,012…2,985 m³/h |
|
| Начальная точка аналогового сигнала, ASP |
|
| Конечная точка аналогового сигнала, АЕР |
|
| Ширина шага |
|
| Контроль моментального расхода |
| Значение импульса |
0,00001…50 000 m³ |
| Длина импульса [s] |
0,005…2 |
| Контроль температуры |
| Диапазон измерения [°C] |
-20…80 |
| Разрешение [°C] |
0,2 |
| Точка срабатывания SP [°C] |
-19,2…80 |
| Точка сброса rP [°C] |
-19,6…79,6 |
| Aналоговая пусковая точка [°C] |
-20…60 |
| Aналоговая конечная точка [°C] |
0…80 |
| С шагом в [°C] |
0,2 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность (в диапазоне измерения) |
± (0,8 % MW + 0,5 % MEW) |
| Повторяемость |
± 0,2% MEW |
| Контроль температуры |
| Точность [K] |
± 2,5 (Q > 5 l/min) |
| Время реакции |
| Контроль скорости потока |
| Время отклика [s] |
0,15, (dAP = 0, T19) |
| Программируемое время задержки dS, dr [s] |
0…50 |
| Демпфирование коммутационного выхода dAP [s] |
0…5 |
| Контроль температуры |
| Динамика реакции срабатывания T05 / T09 [s] |
T09 = 20 (Q > 5 l/min) |
| Программное обеспечение / Программирование |
| Выбор параметров |
Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход/выход по напряжению/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
3 |
| Бинарные рабочие данные |
2 |
| Миним.время рабочего цикла [ms] |
5 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
572 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…60 |
| Температура хранения [°C] |
-25…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
20 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
5 г (10…2000 Hz) |
|
| MTTF [годы] |
145 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |

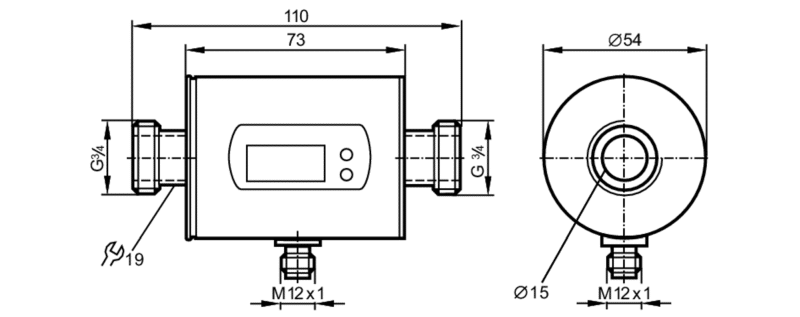

| Механические данные |
| Вес [g] |
587 |
| Материал |
нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), PEEK, FKM |
| Подключение к процессу |
резьбовое соединение G 3/4 DN20 плоское уплотнение |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) |
| Состояние выхода |
2 x светодиод, жёлтый |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
| программирование |
буквенно-цифровой дисплей, 4-значный |
|
| Примечания |
| Примечания |
| MW = Измеренное значение |
| MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
| Потеря давления |
| dP |
Потеря давления |
| Q |
объёмный расход |
|
