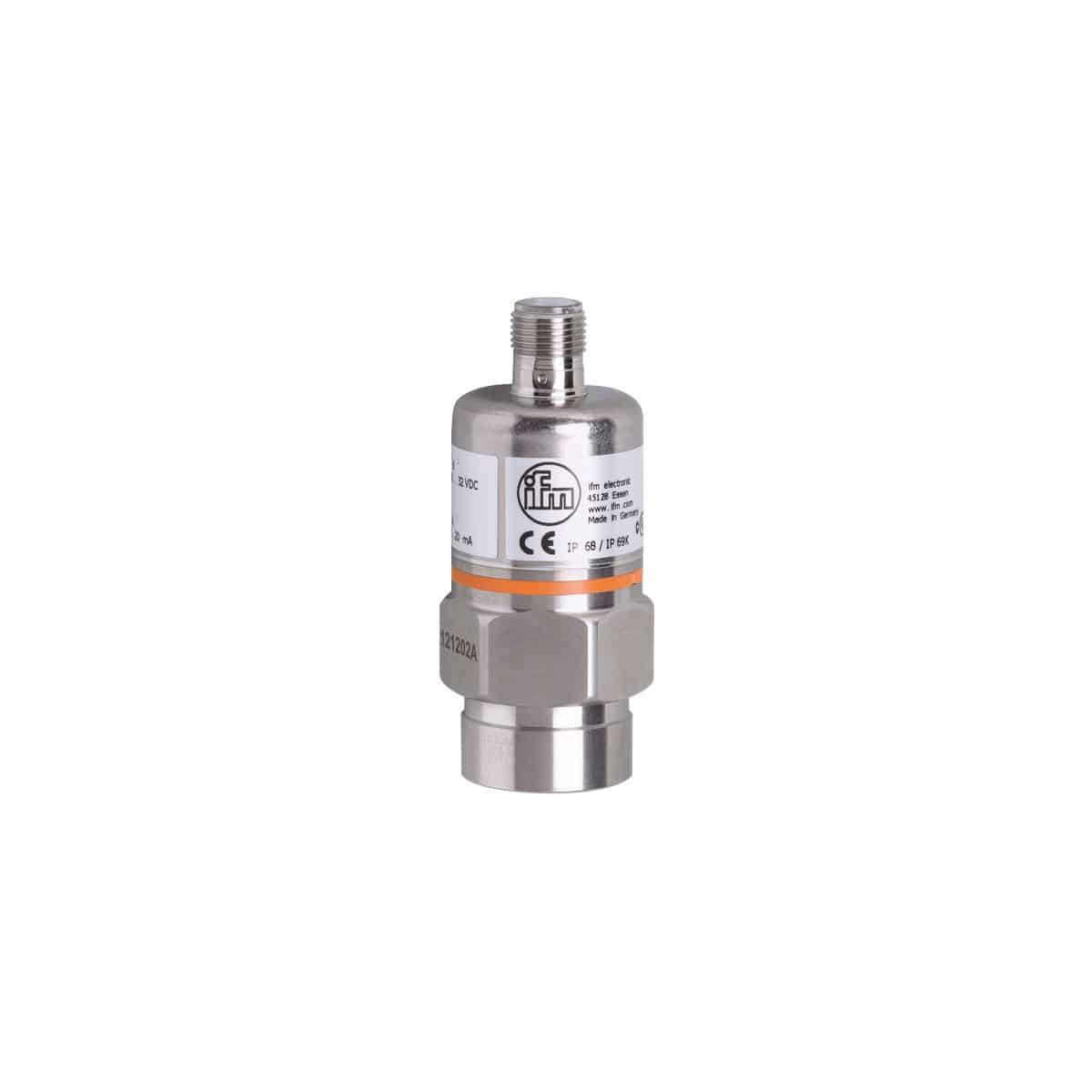

Датчик давления с керамической измерительной ячейкой
PX9020
| Обозначение продукции | |
|---|---|
| Применение | |
| Подключение к процессу | |
| Рабочее напряжение DC | |
| Тип напряжения | |
| Общее количество выходов | |
| Функция выходного сигнала | |
| Выходной сигнал | |
| Диапазон измерения | |
| Соединение | |
| Материал | , , , |
| Температура измеряемой среды | , |
| Производитель | |
| Тип |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления с керамической измерительной ячейкой IFM, вы выбираете качественный и проверенный продукт. Датчик давления с керамической измерительной ячейкой IFM PX9020 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PX9020 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PX9020 и артикул PA-400-SBR14-B-DVG/US/ /V
Ключевые особенности
- Прочное исполнение для применения в подвижной технике
- Точный аналоговый выход
- Долговременная стабильность благодаря высокой защите от перегрузок
- Срок службы более чем 100 миллионов циклов давления
- Высокая устойчивость к ударам и вибрации
Техническое описание
Описание
| Характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Выходной сигнал | аналоговый сигнал | ||||||||
| Диапазон измерения [bar] | 0…400 | ||||||||
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||||||||
| Приложение | |||||||||
| Особенности | позолоченные контакты | ||||||||
| Применение | для общепромышленного применения | ||||||||
| Среда | Жидкие или газообразные среды | ||||||||
| Условно подходит для | Применение в газовой среде ограничено по давлению до 25 бар. | ||||||||
| Температура измеряемой среды [°C] | -25…90, (по запросу: -40…90 °C) | ||||||||
| Мин. разрывное давление [bar] | 1000 | ||||||||
| Предел прочности по давлению [bar] | 600 | ||||||||
| Тип давления | относительное давление | ||||||||
| Электронные данные | |||||||||
| Рабочее напряжение [V] | 10…30 DC | ||||||||
| Потребление тока [mA] | < 18 | ||||||||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | ||||||||
| Класс защиты | III | ||||||||
| Защита от переполюсовки | да | ||||||||
| Входы/выходы | |||||||||
| Количество входов и выходов | Количество аналоговых выходов: 1 | ||||||||
| Выходы | |||||||||
| Общее количество выходов | 1 | ||||||||
| Выходной сигнал | аналоговый сигнал | ||||||||
| Количество аналоговых выходов | 1 | ||||||||
| Аналоговый выход по напряжению [V] | 0,5…4,5 | ||||||||
| Мин. сопротивление нагрузки [Ω] | 2000 | ||||||||
| Защита от перегрузок по току | да | ||||||||
| Диапазон измерения/настройки | |||||||||
| Диапазон измерения [bar] | 0…400 | ||||||||
| Точность/ погрешность | |||||||||
| Повторяемость [% диапазона] | < 0,1, (при изменениях температуры < 10 K) | ||||||||
| Отклонение от характеристики [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) | ||||||||
| Долговременная стабильность [% диапазона] | < ± 0,05, (за 6 месяцев) | ||||||||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | 0,4, (0…80 °C) | ||||||||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | 0,4, (0…80 °C) | ||||||||
| Время реакции | |||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 3 | ||||||||
| Условия эксплуатации | |||||||||
| Температура окружающей среды [°C] | -25…80 | ||||||||
| Температура хранения [°C] | -40…100 | ||||||||
| Степень защиты | IP 68, IP 69K | ||||||||
| Испытания / одобрения | |||||||||
| ЭMC |
|
||||||||
| Ударопрочность |
|
||||||||
| Вибропрочность |
|
||||||||
| MTTF [годы] | 550 | ||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу | ||||||||
| Механические данные | |||||||||
| Вес [g] | 221,5 | ||||||||
| Материал | нерж. сталь (1.4404 / 316L), FKM, PA (полиамид), EPDM/X | ||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4305/303), керамика, FKM | ||||||||
| Мин. кол-во циклов давления | 100 миллионов | ||||||||
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||||||||
| Встроенный ограничитель | да | ||||||||
| Примечания | |||||||||
| Упаковочная величина | 1 шт. | ||||||||
| электрическое подключение | |||||||||
| Соединение | Разъем: 1 x M12, Контакты: позолоченый | ||||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PX9020-00 — 22.11.2012 — | |||||||||
