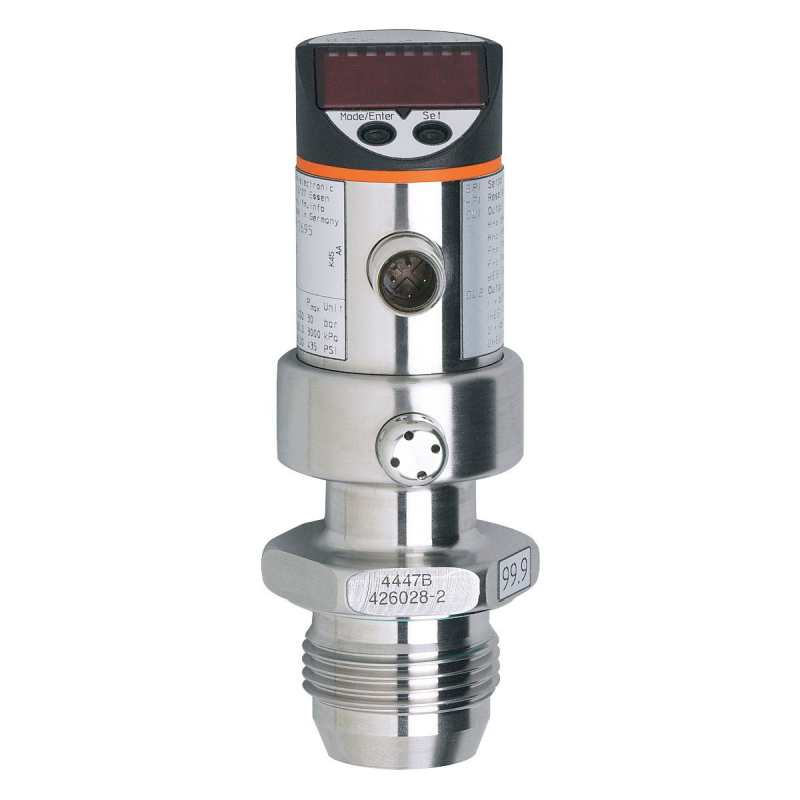

| Характеристики |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Диапазон измерения [bar] |
-1…150 |
| Подключение к процессу |
резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Приложение |
| Особенности |
позолоченные контакты |
| Установка |
Поворотный корпус 350° |
| Среда |
Жидкие или газообразные среды |
| Условно подходит для |
использование в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] |
-25…125, (145 max. 1h) |
| Мин. разрывное давление [bar] |
650 |
| Предел прочности по давлению [bar] |
200 |
| Тип давления |
относительное давление, вакуум |
| Отсутствует застойная зона |
да |
| Электронные данные |
| Рабочее напряжение [V] |
18…32 DC |
| Потребление тока [mA] |
< 50 |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
0,5 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
6 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, обратимый, (масштабируемый 1:4) |
| Наиб.нагрузка [Ω] |
(Ub — 10 V) / 20 mA |
| Аналоговый выход по напряжению [V] |
0…10, обратимый, (масштабируемый 1:4) |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения [bar] |
-1…150 |
| Точка срабатывания SP [bar] |
-0,8…150 |
| Точка сброса rP [bar] |
-1…149,8 |
| Aналоговая пусковая точка [bar] |
-1…112,5 |
| Aналоговая конечная точка [bar] |
36,5…150 |
| С шагом в [bar] |
0,1 |
| Точность/ погрешность |
| Погрешность точки переключения [% диапазона] |
< ± 0,5, (Turn down 1:1) |
| Повторяемость [% диапазона] |
< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1) |
| Отклонение от характеристики [% диапазона] |
< ± 0,5, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности [% диапазона] |
< ± 0,15, (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,15, (Turn down 1:1) |
| Долговременная стабильность [% диапазона] |
< ± 0,1, (Turn down 1:1, за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
< ± 0,05, (0...70 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
< ± 0,15, (0...70 °C) |
| Время реакции |
| Время отклика [ms] |
< 100 |
| Демпфирование коммутационного выхода dAP [s] |
0,1…100 |
| Демпфирование аналогового выхода dAA [s] |
0,1…100 |
| Макс. время реакции аналогового выхода [ms] |
100 |
| Программное обеспечение / Программирование |
| Выбор параметров |
гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей, Нулевая точка, диапазон |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5/1 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
20 г (10…2000 Hz) |
|
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Механические данные |
| Вес [g] |
450 |
| Материал |
нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон) |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4435 / 316L), керамика, PTFE (тефлон) |
| Мин. кол-во циклов давления |
100 миллионов |
| Подключение к процессу |
резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
4 x светодиод, зелёный |
| Состояние выхода |
светодиод, жёлтый |
| Функции дисплея |
буквенно-цифровой дисплей, 4-значный |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
|
| Дисплей |
bar, psi, MPa, % от диапазона |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PY2692-00 — 22.11.2012 — |
