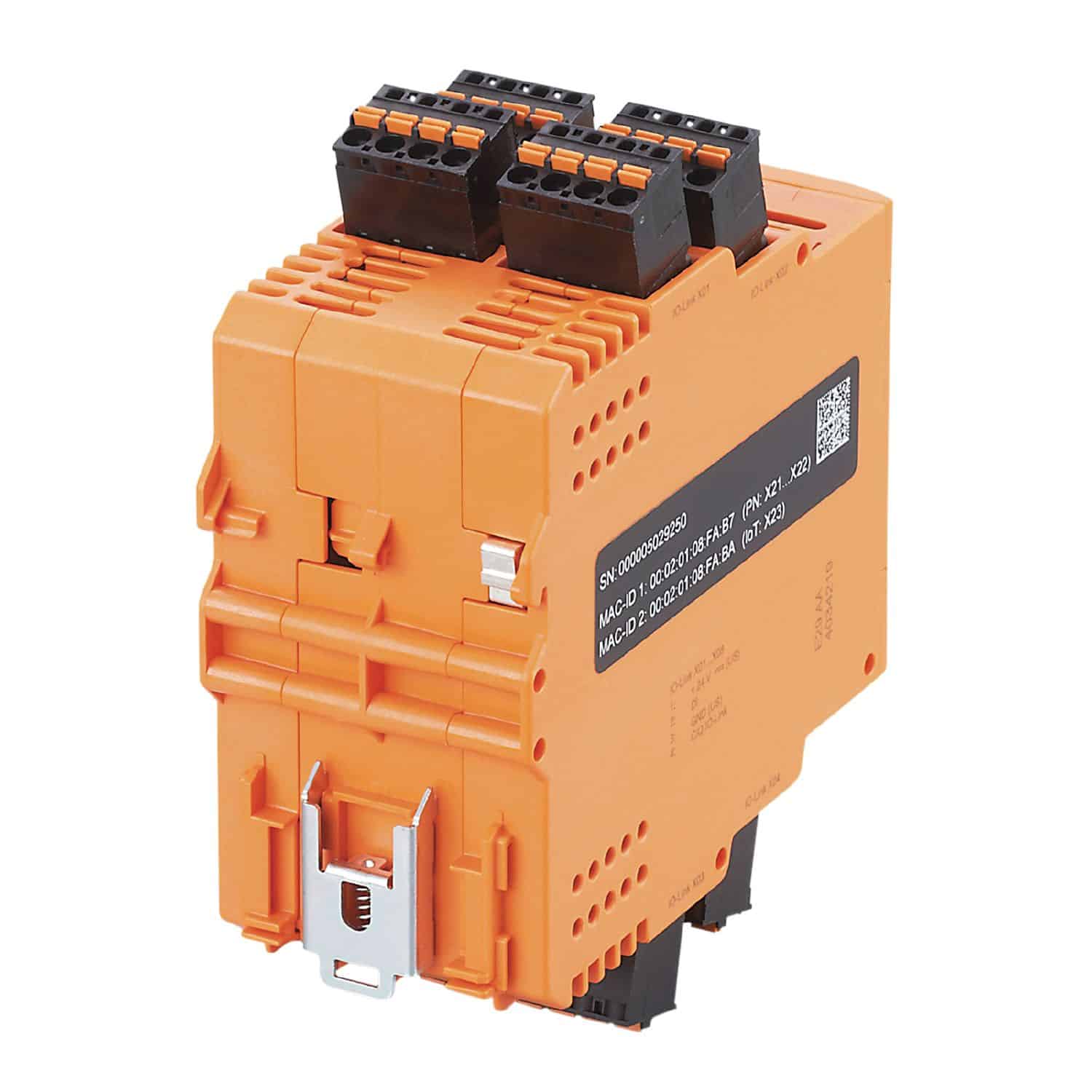

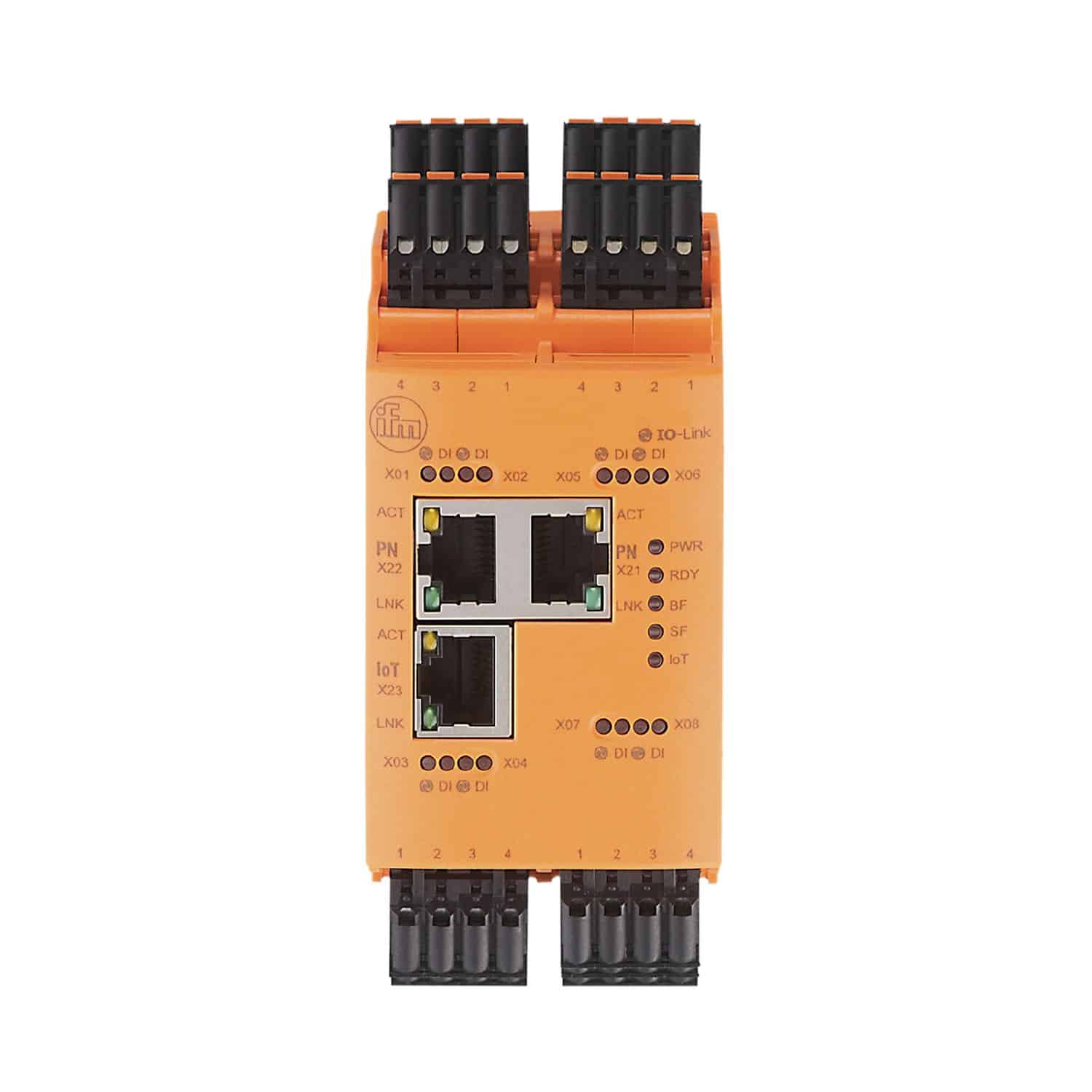

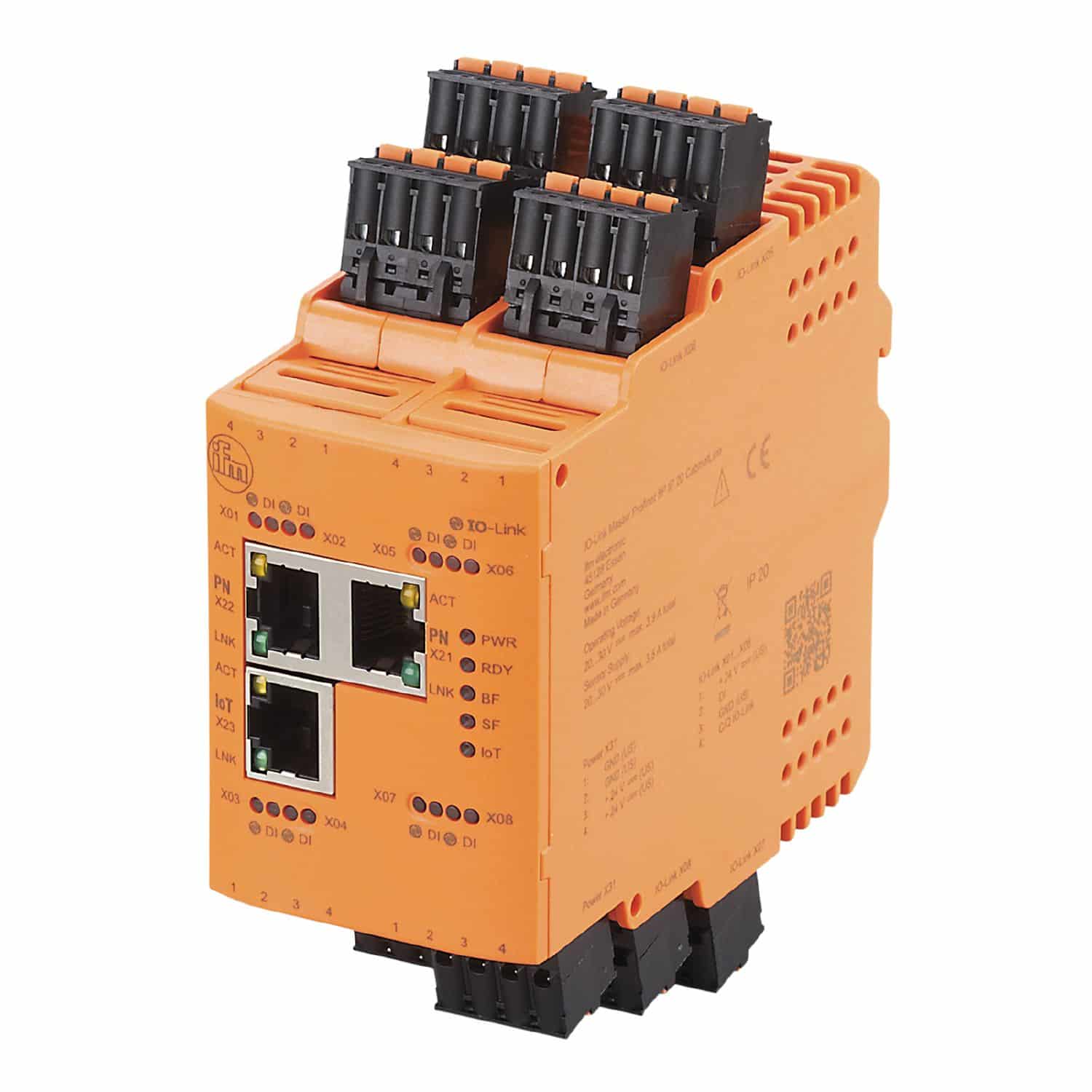

IO-Link мастер с интерфейсом POWERLINK
AL1970
| Длина корпуса | 125.7 mm |
|---|---|
| Производитель | IFM |
| Тип | AL1970 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая IO-Link мастер с интерфейсом POWERLINK IFM, вы выбираете качественный и проверенный продукт. IO-Link мастер с интерфейсом POWERLINK IFM AL1970 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1970 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link - Мастеры для шкафов управления.
Для заказа данной позиции достаточно указать название модели AL1970 и артикул IO-Link Master CL PLI 8P IP20
Ключевые особенности
Приложение Исполнение корпус для установки на DIN рейку Применение Модули ввода / вывода для использования в шкафу управления Рабочее напряжение
Техническое описание
| Приложение | Исполнение корпус для установки на DIN рейку |
| Применение | Модули ввода / вывода для использования в шкафу управления |
| Рабочее напряжение [V] | 20…30 DC; (US ; по SELV/PELV) |
| Потребление тока [mA] | 300…3900; (US) |
| Класс защиты | III |
| Питание датчика | US |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 8; (IO-Link Port Class A) |
| Количество цифровых выходов | 8; (IO-Link Port Class A) |
| Коммутационный уровень входов [V] high | 11…30 |
| Коммутационный уровень входов [V] low | 0…5 |
| Аналоговые входы защищены от короткого замыкания | да |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 300 |
| Защита от короткого замыкания выходов | да |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet — POWERLINK Стандарт передачи | 10Base-T; 100Base-TX |
| Ethernet — POWERLINK Скорость передачи | 10 MBit/s; 100 MBit/s |
| Ethernet — POWERLINK Протокол | POWERLINK |
| Ethernet — POWERLINK Заводские настройки IP-адрес | 192.168.100.1 |
| Ethernet — POWERLINK Маска подсети | 255.255.255.0 |
| Ethernet — POWERLINK IP-адрес шлюза | 0.0.0.0 |
| Ethernet — POWERLINK MAC-адрес | см. типовую бирку |
| Ethernet — Internet of Things Стандарт передачи | 10Base-T; 100Base-TX |
| Ethernet — Internet of Things Скорость передачи | 10 MBit/s; 100 MBit/s |
| Ethernet — Internet of Things Протокол | MQTT JSON |
| Ethernet — Internet of Things Заводские настройки IP-адрес | 169.254.x.x |
| Ethernet — Internet of Things Маска подсети | 255.255.0.0 |
| Ethernet — Internet of Things IP-адрес шлюза | 0.0.0.0 |
| Ethernet — Internet of Things MAC-адрес | см. типовую бирку |
| IO-Link Master Способ передачи | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link Master Проверка | 1.1 |
| IO-Link Master Количество портов класса А | 8 |
| Температура окружающей среды [°C] | -25…65 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 20 |
| Испытания / одобрения | ЭMC EN 61000-6-2; EN 61000-6-4 |
| MTTF [годы] | 78 |
| Вес [g] | 340,9 |
| Корпус | Прямоугольный |
| Способ монтажа | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Размеры [mm] | 125,7 x 50 x 105,3 |
| Материал корпуса | PA (полиамид) оранжевый |
| Комплект поставки | Переходник «clamp»: 9 |
| Примечания | Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации. |
| Упаковочная величина | 1 шт. |
| Электрическое подключение — напряжение питания X31 | 1 GND (US); 2 GND (US); 3 + 24 V DC (US); 4 + 24 V DC (US) |
| Электрическое подключение — IO-Link Port Class A X01…X08 | 1 Питание датчика (US) L+; 2 Цифровой вход; 3 Питание датчика (US) L-; 4 C/Q IO-Link |
| Электрическое подключение — Ethernet Разъем | RJ45 |
| Powerlink X21, X22 | 1 TX +; 2 TX -; 3 RX +; 4 не используется; 5 не используется; 6 RX -; 7 не используется; 8 не используется |
| IoT X23 | 1 TX +; 2 TX -; 3 RX x; 4 не используется; 5 не используется; 6 RX -; 7 не используется; 8 не используется |
