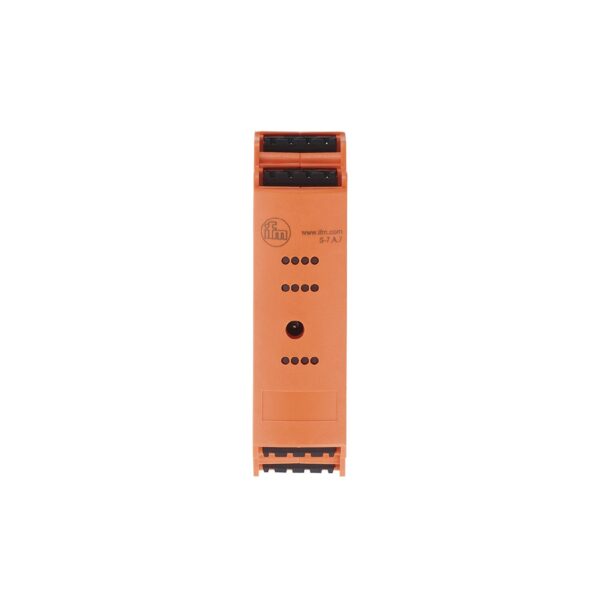

Модуль безопасности AS-интерфейс для установки в шкаф управления
AC2230
| Длина корпуса | 95.4 mm |
|---|---|
| Материал | пластмасса; PC-GF20 |
| Производитель | IFM |
| Тип | AC2230 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Модуль безопасности AS-интерфейс для установки в шкаф управления IFM, вы выбираете качественный и проверенный продукт. Модуль безопасности AS-интерфейс для установки в шкаф управления IFM AC2230 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2230 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link - Мастеры для шкафов управления.
Для заказа данной позиции достаточно указать название модели AC2230 и артикул SmartL25 4DI 4DO C
Ключевые особенности
Тип SmartL25 4DI 4DO C Маркер 1 Разъем для адресации 2 Адаптер для DIN-рейки 3 Исполнение корпус для установки на
Техническое описание
Описание
| Тип | SmartL25 4DI 4DO C |
| Маркер | 1 |
| Разъем для адресации | 2 |
| Адаптер для DIN-рейки | 3 |
| Исполнение | корпус для установки на DIN рейку, Только для работы с мастерами AS-i с профилем M4 |
| Применение | Установка в шкафы управления |
| Рабочее напряжение [V] | 18…31,6 DC |
| Общее потребление тока из [mA] | 250 AS-i |
| Дополнительное напряжение питания [V] | 20…30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника [mA] | 4000; (AUX) |
| Встроенный «Watchdog» | да |
| Количество цифровых входов | 4 |
| Количество цифровых выходов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Напряжение питания выходов датчика AS-i [V] | 18…30; (DC) |
| Макс. суммарный ток нагрузки входов [mA] | 200 |
| Входной ток High [mA] | 6…10 |
| Входной ток Low [mA] | 0…2 |
| Коммутационный уровень [V] | > 11 high |
| Аналоговые входы защищены от короткого замыкания | да |
| Количество цифровых выходов | 4 |
| Диапазон напряжения DC выходов [V] | 20…30; (AUX) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 1000; (категория использования DC-12: 700 mA; категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1)) |
| Макс. общая токовая нагрузка выходов [A] | 4 |
| Защита от короткого замыкания | да |
| Гальваническая развязка | да |
| Выходы питания актуатора AUX | да |
| Температура окружающей среды [°C] | -25…60 |
| Примечание к температуре окружающей среды | снижение номинальных значений текущей нагрузки, указанное в инструкции по эксплуатации, необходимо учитывать при следующей температуре окружающей среды: > 40 °C |
| Температура хранения [°C] | -25…75 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 2000 |
| Степень защиты | IP 20 |
| Степень защиты клемм | IP 20 |
| Степень загрязнения | 2 |
| Испытания / одобрения | ЭMC EN 62026-2, EN 61000-6-2, EN 61000-6-3 |
| Рекомендации | Прибор должен питаться от изолированного источника.; Данный источник напряжения имеет вторичный предохранитель в соответствии с UL (см. прилагаемый список).; В качестве альтернативы, источник питания класса 2 может использоваться для питания AUX. |
| AS-i версия | 3.0 |
| Адресация | AS-i разъем для адресации |
| Расширенный режим адресации | да |
| AS-i master profile | M4 |
| AS-i профиль | S-7.A.7 |
| AS-i конфигурация ввода/вывода [hex] | 7 |
| ID код AS-i [hex] | A.7 |
| AS-i ID1 код [hex] | 7; (фиксированный) |
| AS-i сертификат | 124401 |
| Биты данных | Бит данных D0 D1 D2 D3 |
| Вход | I-1 I-2 I-3 I-4 |
| Выход | O-1 O-2 O-3 O-4 |
| Вес [g] | 107,1 |
| Корпус | Прямоугольный |
| Способ монтажа | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Размеры [mm] | 95,4 x 25,4 x 59,3 |
| Материал | пластмасса; PC-GF20 |
| Дисплей Состояние выхода | светодиод, жёлтый I1…I4, O1…O4 |
| Дисплей режим работы | светодиод, зелёный AS-i, AUX |
| Дисплей ошибки | светодиод, красный |
| Принадлежности | разъём (необязательные) |
| Примечания | Не подключайте какую-либо из следующих точек к внешнему напряжению: I-, I+, I1, I2, I3, I4. Присоединения электрически связаны с кабелем AS-i. |
| Упаковочная величина | 1 шт. |
| Электрическое подключение | штыревые головки: 4 x ; Расстояние: 5,0 mm |
| Соединение A+ | AS-i + |
| Соединение A- | AS-i — |
| Соединение I+ | Питание датчика +24V |
| Соединение I- | Питание датчика 0V |
| Соединение E+ | Внешнее напряжение для силовых приводов +24V (AUX) |
| Соединение E- | Внешнее напряжение для силовых приводов 0V (AUX) |
| Соединение I1…I4 | Дискретный входной сигнал датчик 1…4 |
| Соединение O1…O4 | Коммутационный выход привод 1…4 |
| Соединение O- | Коммутационный выход привод 0V |
