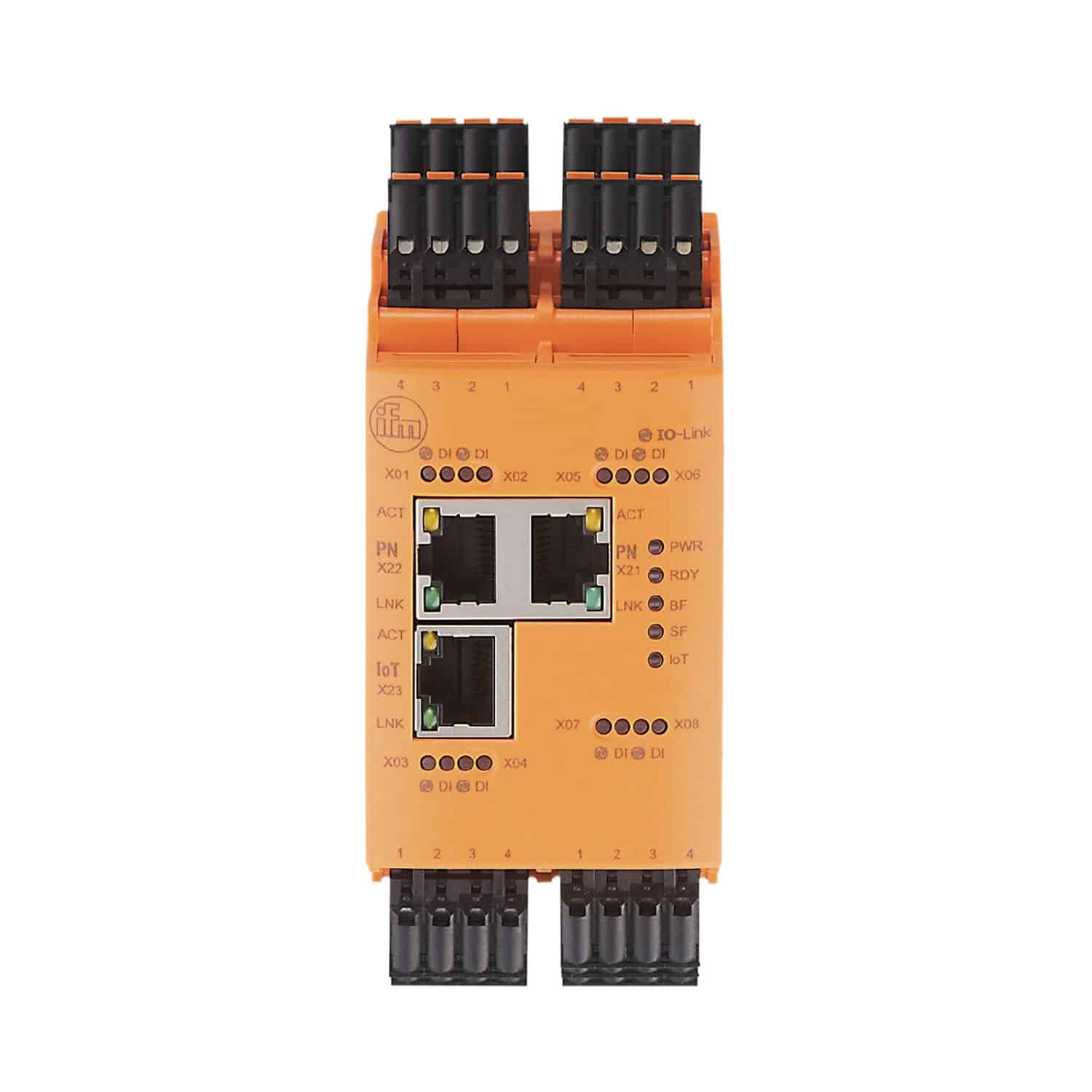

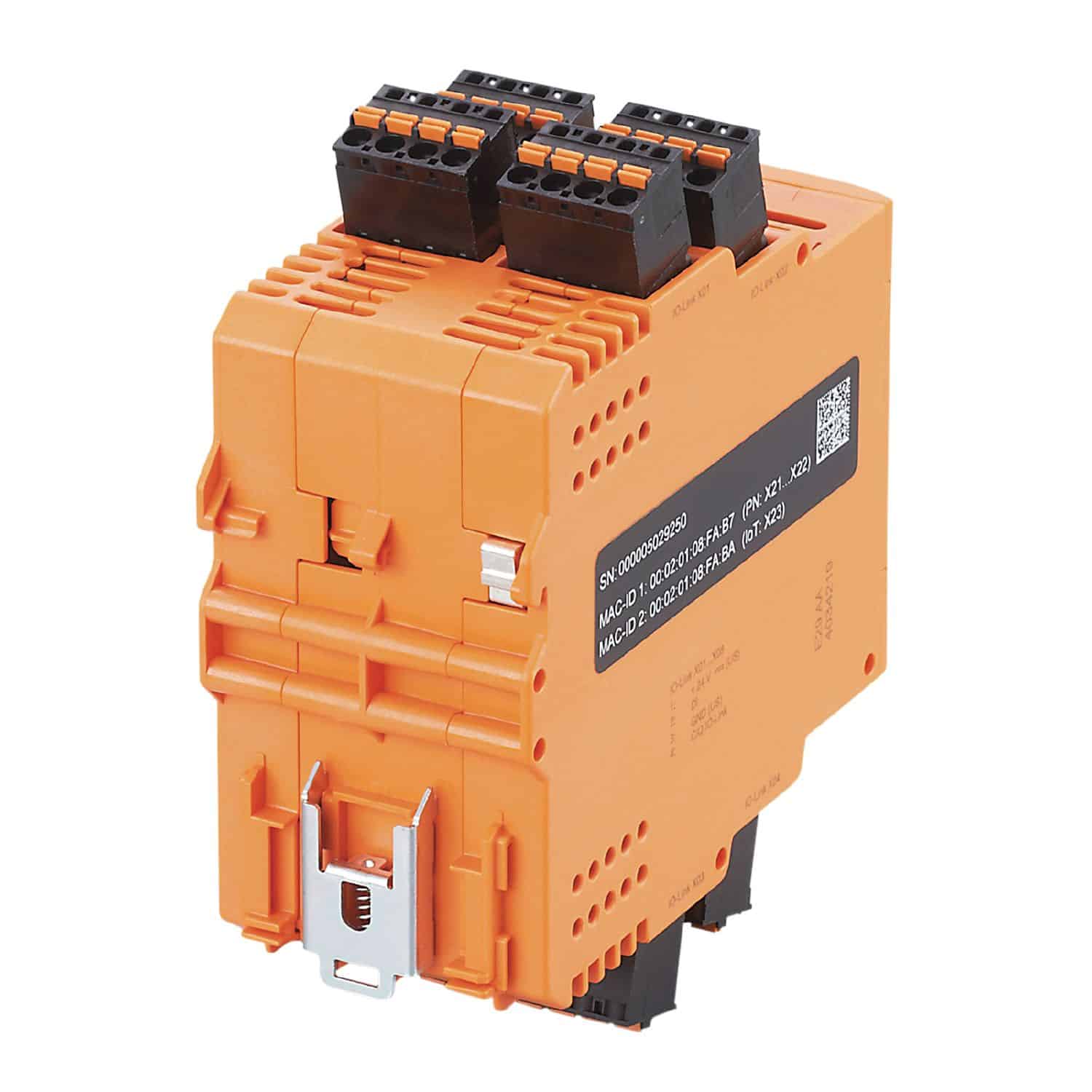

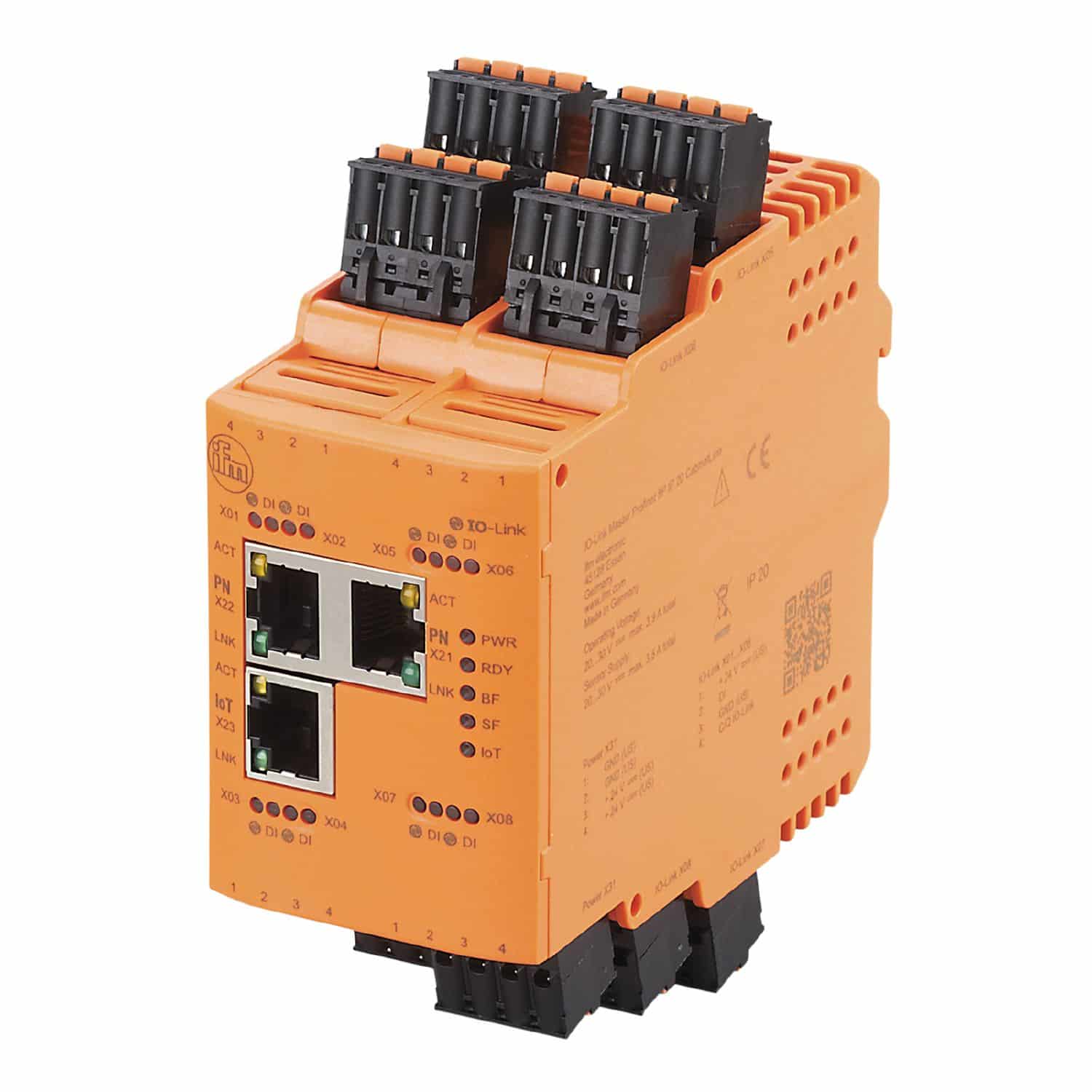

Мастер IO-Link с интерфейсом Profinet
AL1901
| Длина корпуса | 125.7 mm |
|---|---|
| Материал | корпус: PA (полиамид) оранжевый |
| Производитель | IFM |
| Тип | AL1901 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Мастер IO-Link с интерфейсом Profinet IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом Profinet IFM AL1901 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1901 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link - Мастеры для шкафов управления.
Для заказа данной позиции достаточно указать название модели AL1901 и артикул IO-Link Master CL PN 8P IP20
Ключевые особенности
Приложение Исполнение корпус для установки на DIN рейку Применение Модули ввода / вывода для использования в шкафу управления Электронные данные
Техническое описание
| Приложение | |
|---|---|
| Исполнение | корпус для установки на DIN рейку |
| Применение | Модули ввода / вывода для использования в шкафу управления |
| Электронные данные | |
| Рабочее напряжение [V] | 20…30 DC; (US ; по SELV/PELV) |
| Потребление тока [mA] | 300…3900; (US) |
| Класс защиты | III |
| Питание датчика US | Макс. общая токовая нагрузка [A]: 3,6 |
| Входы/выходы | |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 8 |
| Количество цифровых выходов | 8 |
| Количество цифровых входов | 8; (IO-Link Port Class A) |
| Коммутационный уровень high [V] | 11…30 |
| Коммутационный уровень low [V] | 0…5 |
| Аналоговые входы | защищены от короткого замыкания: да |
| Количество цифровых выходов | 8; (IO-Link Port Class A) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 300 |
| Защита от короткого замыкания | да |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet | PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 MBit/s |
| Протокол | PROFINET |
| Заводские настройки IP-адресс | 0.0.0.0 |
| маска подсети | 0.0.0.0 |
| IP — адрес шлюза | 0.0.0.0 |
| MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | IO-Link Integration Edition 2, CC-C (Conformance Class C) (IRT-Switch), Резервирование S2, Netload Class III, CiR (Configuration in Run), SNMP (Simple Network Management Protocol), MRP (Media Redundancy Protocol), Поддерживаемые топологии сети: строка, кольцо |
| Ethernet — Internet of Things | Стандарт передачи 10Base-T; 100Base-TX; Скорость передачи 10 MBit/s; 100 MBit/s; Протокол MQTT JSON; Заводские настройки IP-адресс: 169.254.x.x; маска подсети: 255.255.0.0; IP — адрес шлюза: 0.0.0.0; MAC-адресс: см. типовую бирку |
| Примечание к интерфейсам | Протокол безопасности: HTTPS |
| IO-Link Master | Способ передачи COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud); IO-Link проверка 1.1 |
| Количество портов | |
| Портов класса А | 8 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…65 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 20 |
| Механические данные | |
| Вес [g] | 317,9 |
| Корпус | Прямоугольный |
| Способ монтажа | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Размеры [mm] | 125,7 x 50 x 105,3 |
| Материал | корпус: PA (полиамид) оранжевый |
| Электрическое подключение — напряжение питания X31 | |
| 1 | GND (US) |
| 2 | GND (US) |
| 3 | + 24 V DC (US) |
| 4 | + 24 V DC (US) |
| Электрическое подключение — IO-Link Port Class A X01…X08 | |
| 1 | Питание датчика (US) L+ |
| 2 | Цифровой вход |
| 3 | Питание датчика (US) L- |
| 4 | C/Q IO-Link |
| Электрическое подключение — Ethernet Разъем: RJ45 PROFINET X21, X22 | |
| 1 | TX + |
| 2 | TX — |
| 3 | RX + |
| 4 | не используется |
| 5 | не используется |
| 6 | RX — |
| 7 | не используется |
| 8 | не используется |
| Электрическое подключение — IoT X23 | |
| 1 | TX + |
| 2 | TX — |
| 3 | RX x |
| 4 | не используется |
| 5 | не используется |
| 6 | RX — |
| 7 | не используется |
| 8 | не используется |
