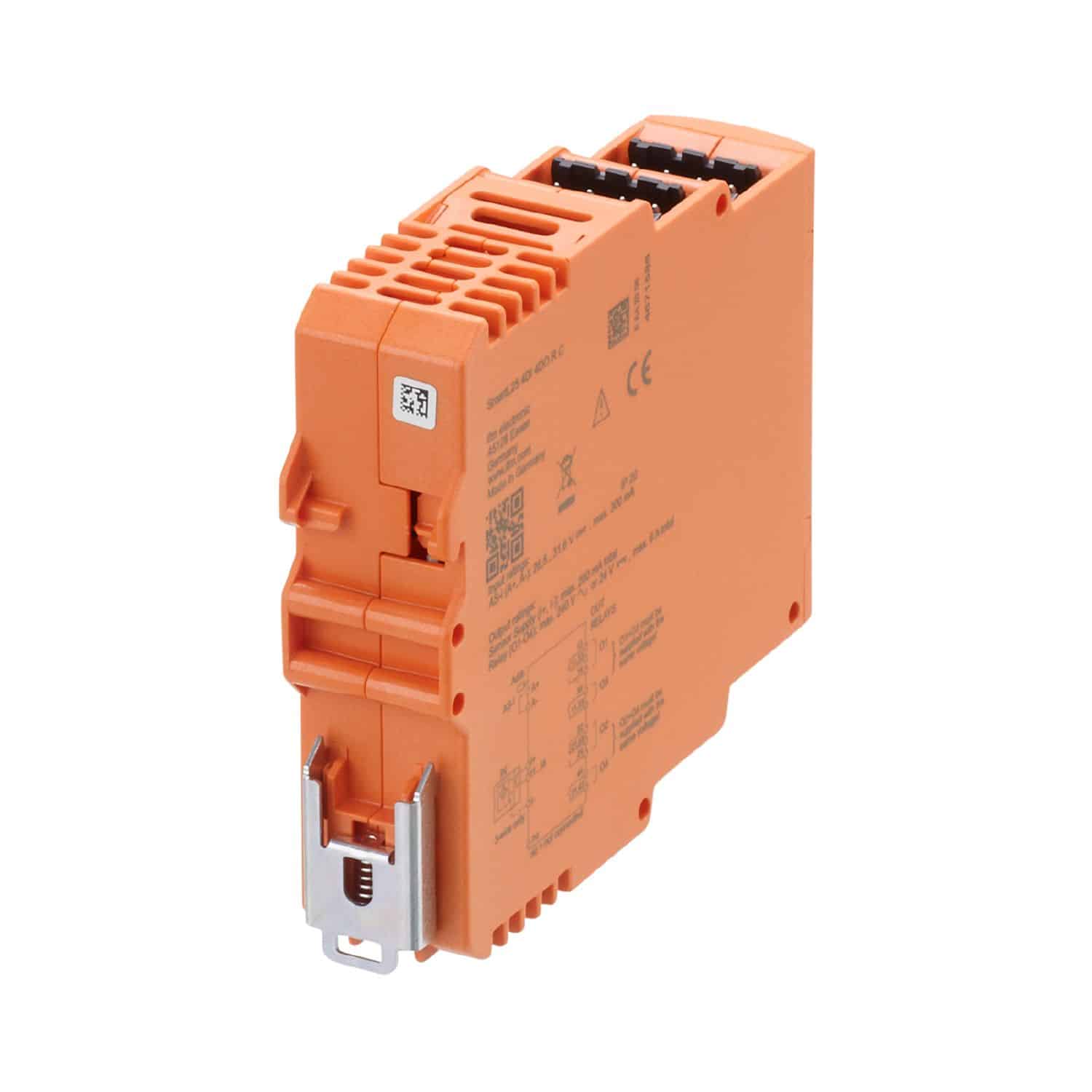

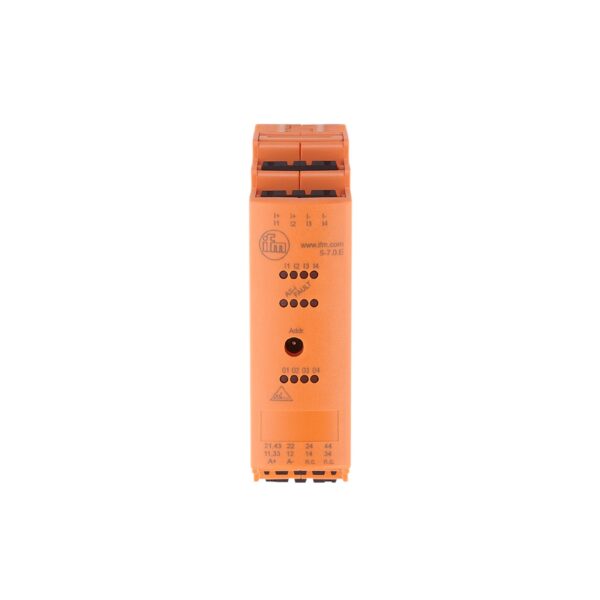

Модуль безопасности AS-интерфейс для установки в шкаф управления
AC3258
| Дисплей | Режим работы: светодиод, зелёный AS-i |
|---|---|
| Длина корпуса | 123.2 mm |
| Материал | пластмасса; PC-GF20 |

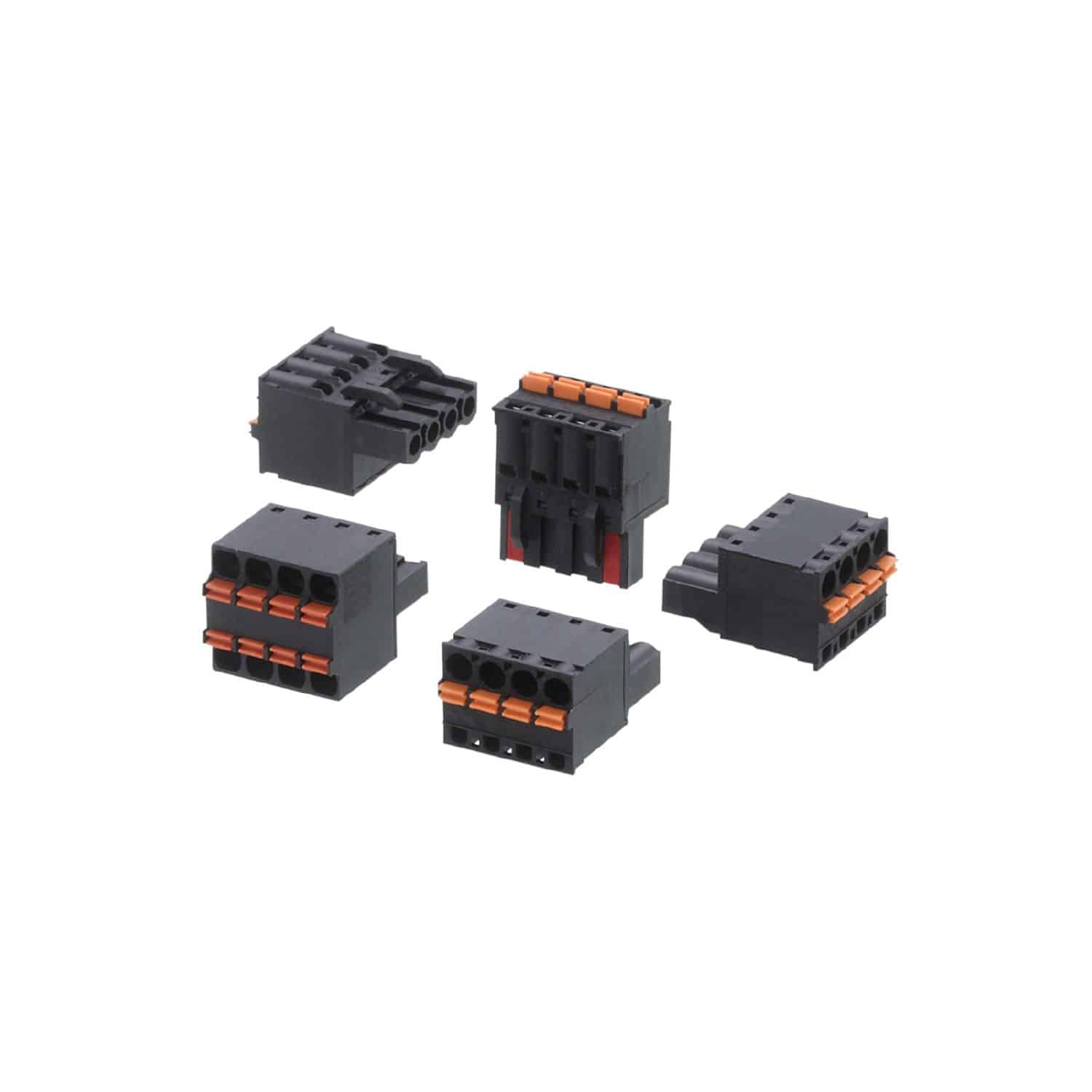

| Приложение | 1 Разъём с прижимной клеммой; 2 маркер; 3 разъем для адресации; 4 Установка на DIN-рейке |
| Производитель | IFM |
| Тип | AC3258 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Модуль безопасности AS-интерфейс для установки в шкаф управления IFM, вы выбираете качественный и проверенный продукт. Модуль безопасности AS-интерфейс для установки в шкаф управления IFM AC3258 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC3258 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link - Мастеры для шкафов управления.
Для заказа данной позиции достаточно указать название модели AC3258 и артикул SmartL25 4DI 4DO R C
Ключевые особенности
Общее описание Название AC3258 Описание Модуль безопасности AS-интерфейс для установки в шкаф управления SmartL25 4DI 4DO R C Особенности 1
Техническое описание
| Общее описание | |
|---|---|
| Название | AC3258 |
| Описание | Модуль безопасности AS-интерфейс для установки в шкаф управления SmartL25 4DI 4DO R C |
| Особенности | 1 Разъём с прижимной клеммой; 2 маркер; 3 разъем для адресации; 4 Установка на DIN-рейке |
| Приложение | Исполнение корпус для установки на DIN рейку |
| Применение | Установка в шкафы управления |
| Электронные данные | |
| Рабочее напряжение [V] | 26,5…31,6 DC |
| Общее потребление тока из [mA] | 300 |
| Встроенный «Watchdog» | да |
| Входы/выходы | |
| Количество цифровых входов | 4 |
| Количество релейных выходов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание выходов датчика AS-i Напряжение питания [V] | 18…30; (DC) |
| Макс. суммарный ток нагрузки входов [mA] | 200 |
| Входной ток High [mA] | 6…10 |
| Входной ток Low [mA] | 0…2 |
| Коммутационный уровень [V] | > 11 high |
| Аналоговые входы защищены от короткого замыкания | да |
| Диапазон напряжения DC выходов [V] | 24; (Выходы O1 + O3 и O2 + O4 должны питаться в паре одинаковым напряжением. 2 x 24 В DC) |
| Диапазон напряжения AC выходов [V] | 10…240; (Выходы O1 + O3 и O2 + O4 должны питаться в паре одинаковым напряжением. 2 x 240 V AC) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 6000; (омическое сопротивление) |
| Макс. общая токовая нагрузка выходов [A] | 6; (омическое сопротивление) |
| Защита от короткого замыкания | нет |
| Гальваническая развязка | да |
| Количество релейных выходов | 4 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…65 |
| Примечание к температуре окружающей среды | снижение номинальных значений текущей нагрузки, указанное в инструкции по эксплуатации, необходимо учитывать при следующей температуре окружающей среды: > 55 °C |
| Температура хранения [°C] | -25…75 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 2000 |
| Степень защиты | IP 20 |
| Степень защиты клемм | IP 20 |
| Степень загрязнения | 2 |
| AS-i классификация | |
| AS-i версия | 2.11; 3.0 |
| Адресация | AS-i разъем для адресации |
| Расширенный режим адресации | нет |
| AS-i master profile | M2; M3; M4 |
| AS-i профиль | S-7.0.E |
| AS-i конфигурация ввода/вывода [hex] | 7 |
| ID код AS-i [hex] | 0.E |
| Биты данных | |
| Бит данных | D0 |
| Вход | I-1 |
| Выход | O-1 |
| Механические данные | |
| Вес [g] | 214,7 |
| Корпус | Прямоугольный |
| Способ монтажа | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Размеры [mm] | 123,2 x 25,4 x 108 |
| Материал | пластмасса; PC-GF20 |
| Дисплеи / Элементы управления | |
| Дисплей состояние выхода | светодиод, жёлтый I1…I4, O1…O4 |
| Режим работы | светодиод, зелёный AS-i |
| Ошибки | светодиод, красный |
| Электрическое подключение | |
| Штыревые головки | 4 x ; Расстояние: 5,0 mm |
| Соединение | |
| A+ | AS-i + |
| A- | AS-i — |
| I+ | Питание датчика +24V |
| I- | Питание датчика 0V |
| I1…I4 | Дискретный входной сигнал датчик 1…4 |
| O1…O4 | Коммутационный выход реле 1…4 |
| 11 | реле O1 перекидной контакт, стандартный |
| 12 | реле O1 перекидной контакт, нормально закрытый контакт |
| 14 | реле O1 перекидной контакт, нормально открытый |
| 21 | реле O2 перекидной контакт, стандартный |
| 22 | реле O2 перекидной контакт, нормально закрытый контакт |
| 24 | реле O2 перекидной контакт, нормально открытый |
| 33, 34 | реле O3 NO |
| 43, 44 | реле O4 NO |
