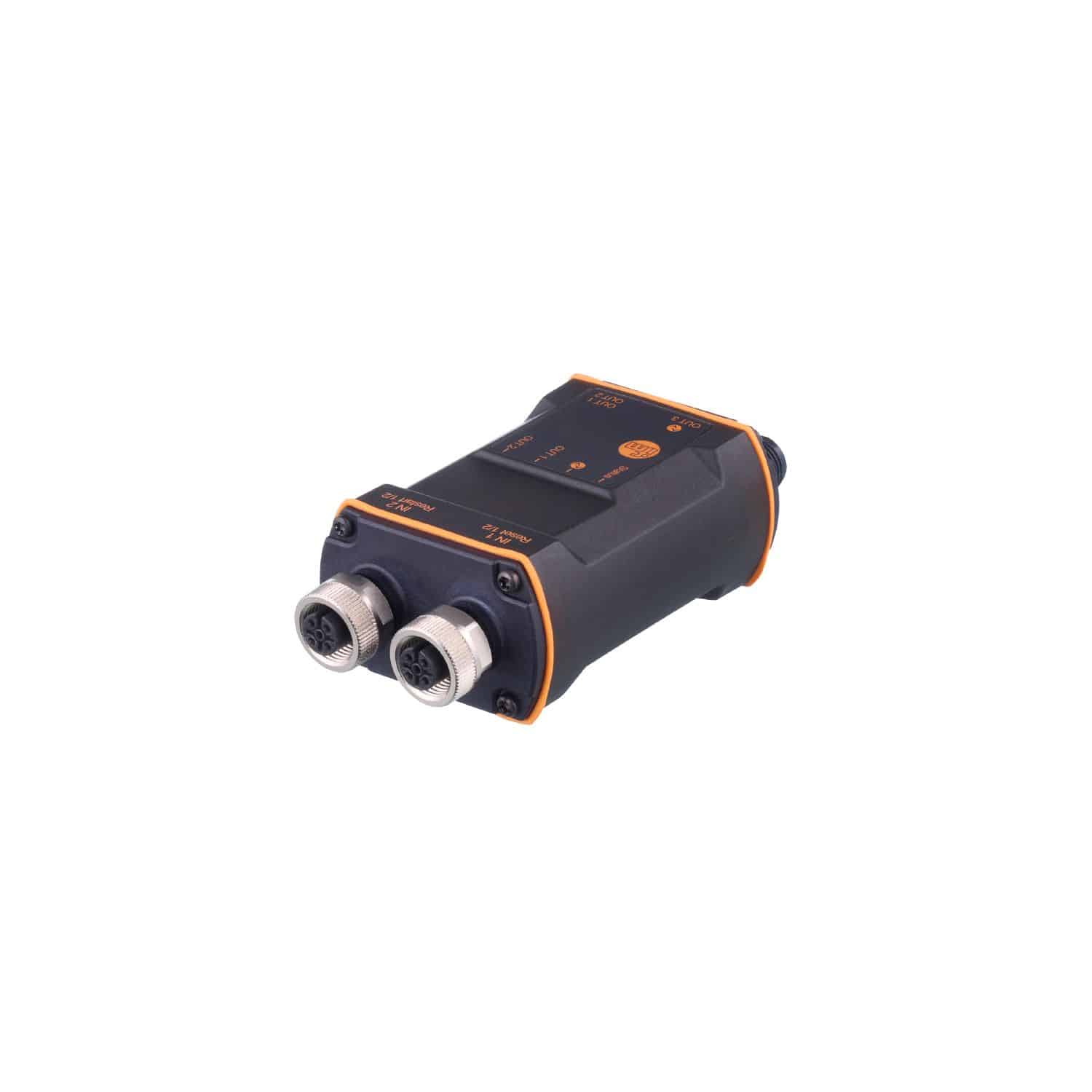

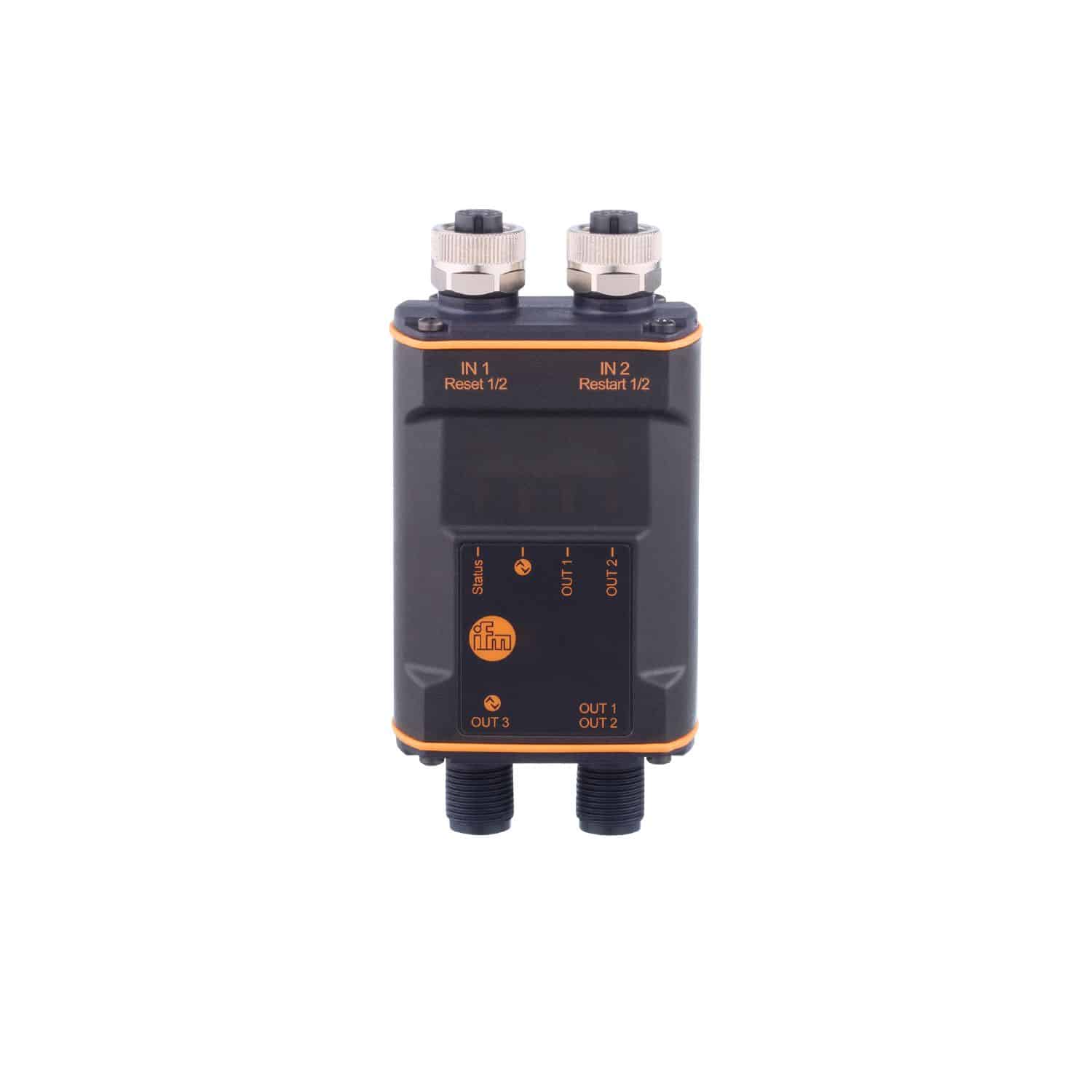

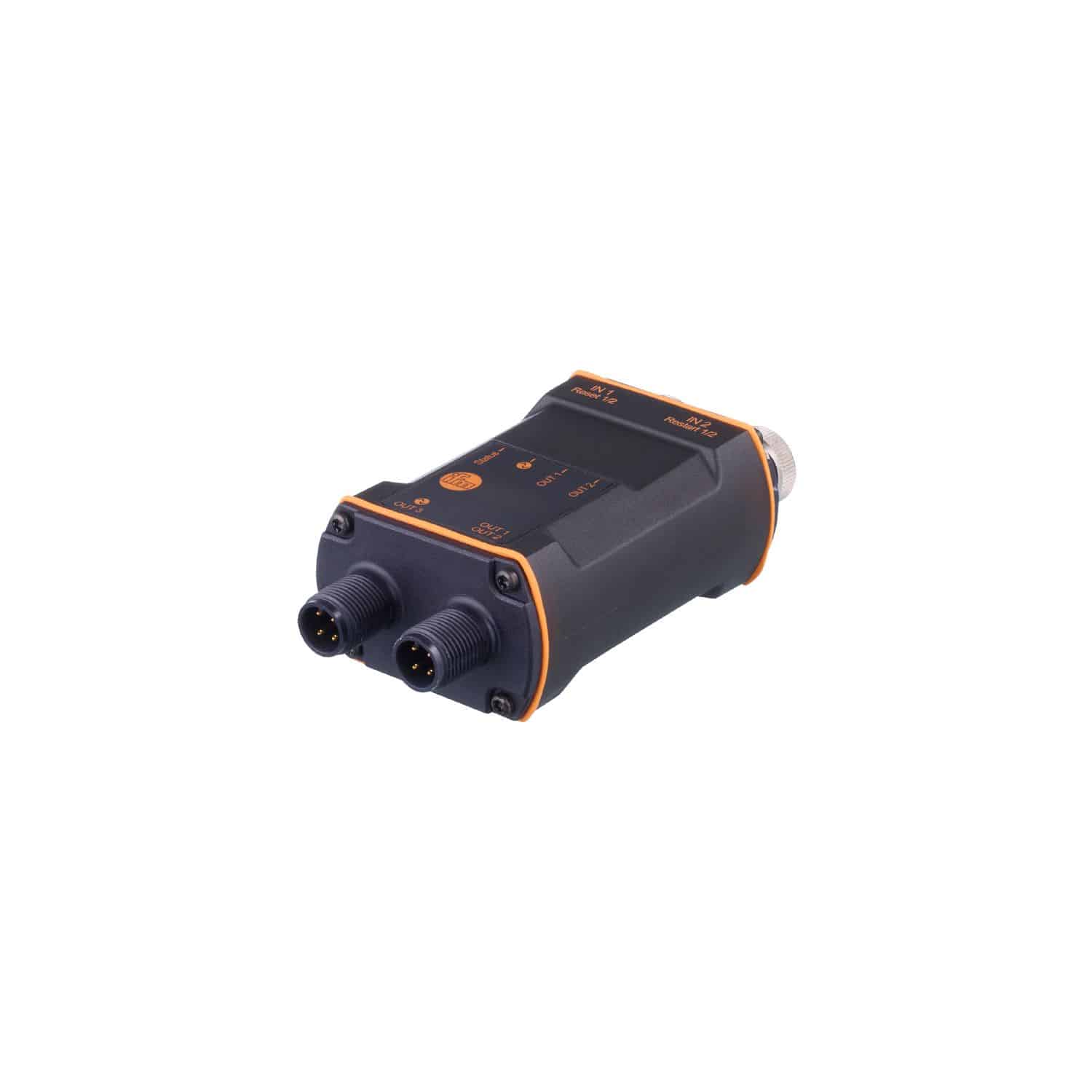

Оценочная электроника для аналоговых стандартных сигналов
DP1204
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Оценочная электроника для аналоговых стандартных сигналов IFM, вы выбираете качественный и проверенный продукт. Оценочная электроника для аналоговых стандартных сигналов IFM DP1204 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DP1204 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Преобразователь IO-Link.
Для заказа данной позиции достаточно указать название модели DP1204 и артикул MONITOR/ANALOG/IOL/IP67
Ключевые особенности
Характеристики Коммуникационный интерфейс IO-Link Размеры [mm] 104 x 50 x 31 Приложение Применение 2-канальное аналоговое пороговое реле для стандартных аналоговых
Техническое описание
| Характеристики | |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Размеры [mm] | 104 x 50 x 31 |
| Приложение | |
| Применение | 2-канальное аналоговое пороговое реле для стандартных аналоговых сигналов |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC; (по PELV) |
| Номинальное напряжение [V] | 24 DC |
| Мощность [W] | 9 |
| Дополнительная энергия для датчиков DC [V] | 16,5…27,7; (≤ 200 mA) |
| Входы/выходы | |
| Количество входов и выходов | Количество аналоговых входов: 2; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество аналоговых входов | 2 |
| Разрешение аналогового входа | 12 Bit |
| Диапазон аналогового сигнала 1 | |
| Аналоговый вход (ток) [mA] | 0…20 |
| Input resistance [Ω] | 300 |
| Диапазон аналогового сигнала 2 | |
| Аналоговый вход (ток) [mA] | 4…20 |
| Input resistance [Ω] | 300 |
| Диапазон аналогового сигнала 3 | |
| Аналоговый вход (напряжение) [V] | 0…10 |
| Input resistance [kΩ] | 25 |
| Выходы | |
| Количество цифровых выходов | 2 |
| Цепь | PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 10 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20; (максимум. 20,5 mA) |
| Наиб. нагрузка [Ω] | 600; (300 Ω: Рабочее напряжение < 24 V DC) |
| Защита от короткого замыкания | да |
| Гальваническая развязка | нет |
| Точность/ погрешность | |
| Аналоговый вход | Точность ± 0,25; (в % от конечного значения < 45 °C; > 45 °C 0,25 % + Температурный коэфициент) |
| Температурный коэфициент [% от диапазона измерения / 10 K] | ± 0,1; (> 45 °C) |
| Аналоговый выход | Точность ± 0,75; (в % от конечного значения < 45 °C; including analogue input accuracy) |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Smart Sensor — SSP 4.1.2 Measuring and Switching Sensor, 2 channel; Common — I&D Identification and Diagnosis; Extension Sensor control; Extension Quantity detection, switches when value exceeds the setpoint; Function Locator; Function ProductURI |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | |
| Миним. время рабочего цикла [ms] | 4,9 |
| Примечание | |
| Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». | |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность [%] | 90; (линейно уменьшающаяся до 50 % (40 °C) без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65; IP 67 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 0,001 |
| Размеры [mm] | 104 x 50 x 31 |
| Материал | корпус: PA (полиамид); крышка: PA (полиамид); Уплотнение крышка: TPE; Уплотнительный материал FKM |
| Дисплеи / Элементы управления | |
| Дисплей состояние | 1 x светодиод, зеленый/красный |
| коммуникация | 1 x светодиод, зелёный IO-Link |
| Выход | 1 x светодиод, жёлтый OUT1 |
| Выход | 1 x светодиод, жёлтый OUT2 |
| Функция обучения | да |
| Электрическое подключение — Разъём X11 | |
| Разъем | 1 x M12; кодировка: A; Уплотнение: FKM |
| 1 | L+ (Питание датчика) |
| 2 | IN1 AI |
| 3 | L- |
| 4 | IN3 (Reset 1/2) |
| Электрическое подключение — Разъём X12 | |
| Разъем | 1 x M12; кодировка: A; Уплотнение: FKM |
| 1 | L+ (Питание датчика) |
| 2 | IN2 AI |
| 3 | L- |
| 4 | IN4 (Restart 1/2) |
| Электрическое подключение — разъем X01 | |
| Разъем | 1 x M12; кодировка: A |
| 1 | L+ (напряжение питания) |
| 2 | OUT3 AO |
| 3 | L- |
| 4 | DATA IO-Link (C/Q) |
| Электрическое подключение — разъем X02 | |
| Разъем | 1 x M12; кодировка: A |
| 1 | n.c. |
| 2 | OUT2 DO |
| 3 | L- |
| 4 | OUT1 DO |
