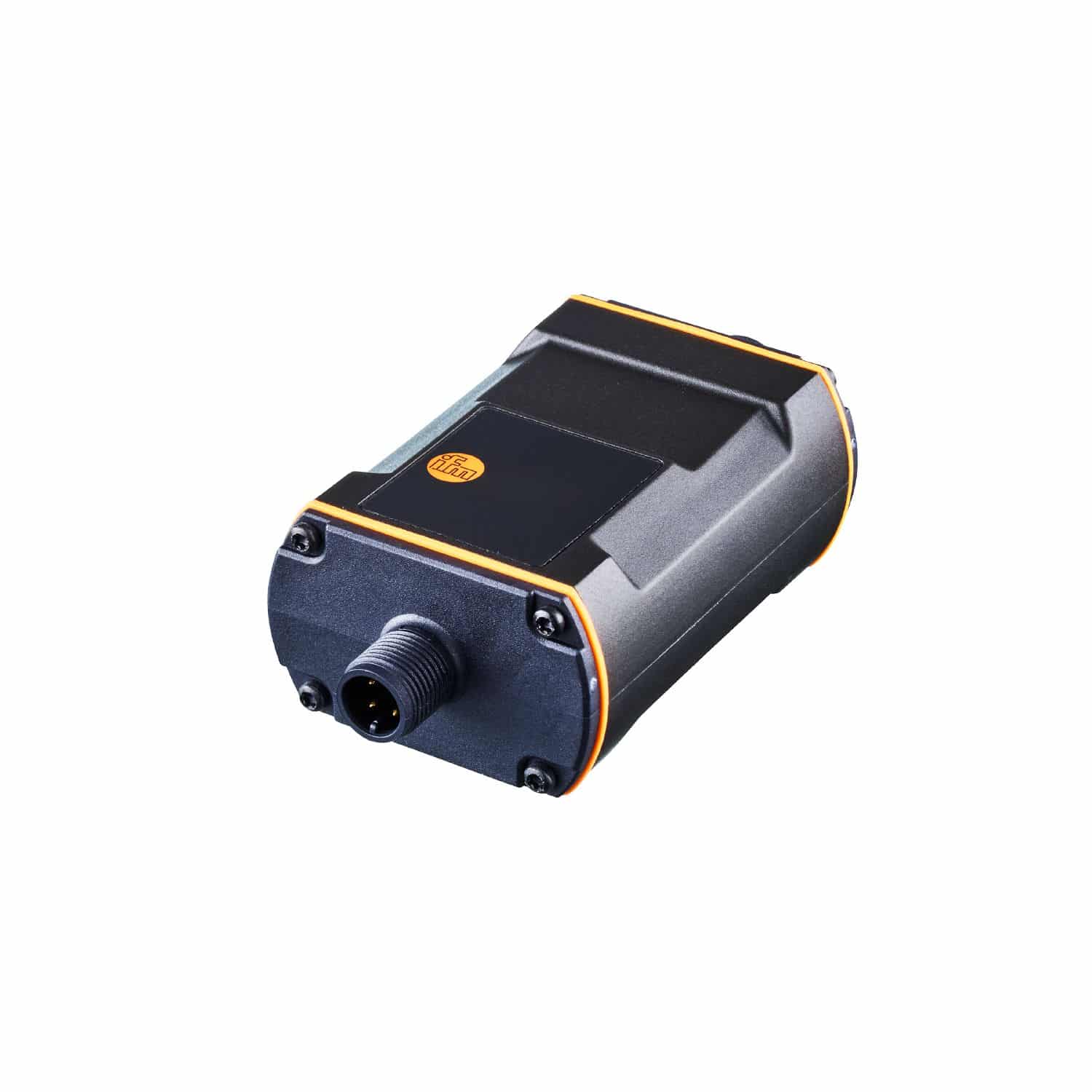

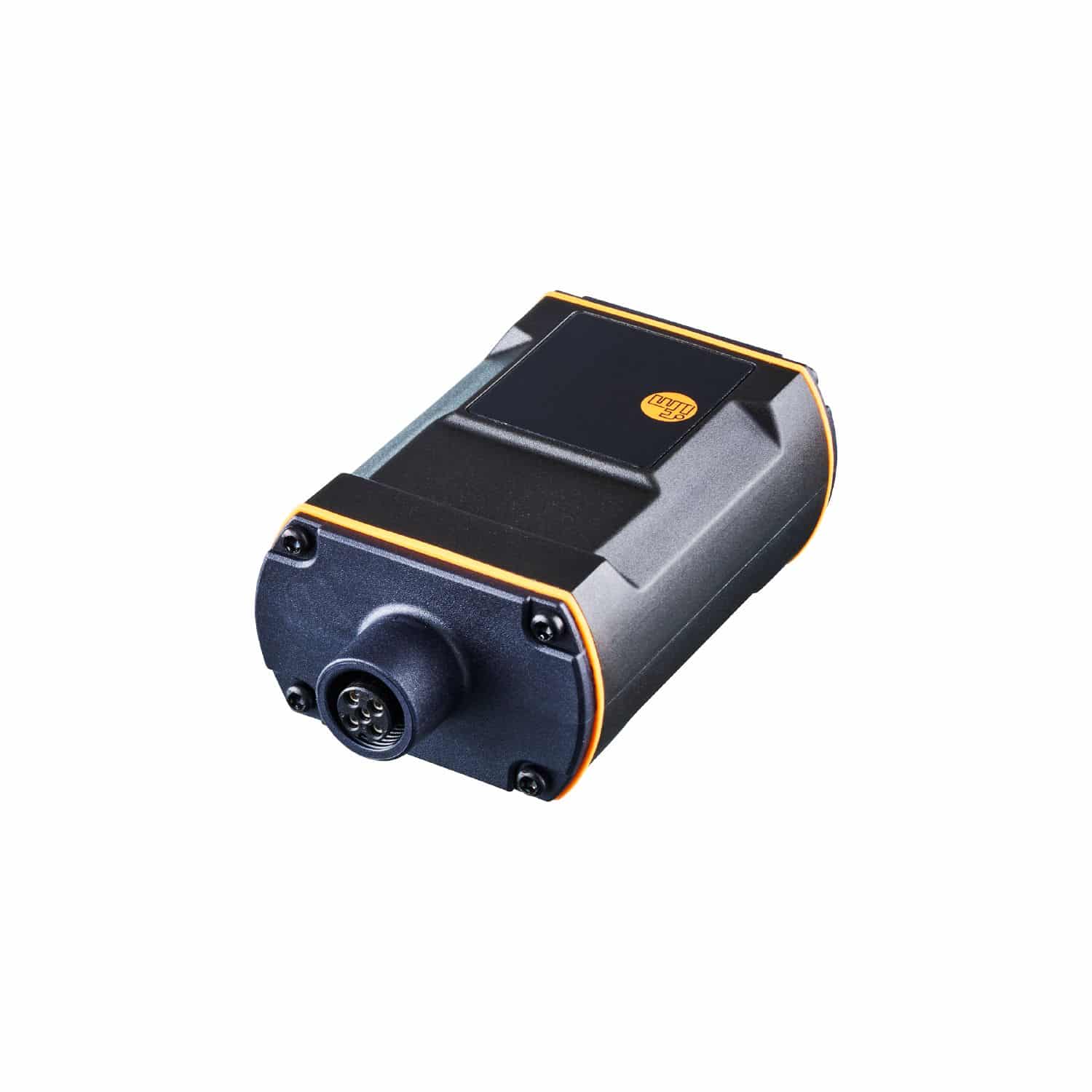

Control unit for RGBW LED light bars
DP1615
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Control unit for RGBW LED light bars IFM, вы выбираете качественный и проверенный продукт. Control unit for RGBW LED light bars IFM DP1615 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DP1615 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Преобразователь IO-Link.
Для заказа данной позиции достаточно указать название модели DP1615 и артикул Controller RGBW-LED IP67
Ключевые особенности
Электронные данные Рабочее напряжение [V] 21,6…26,4 DC; (по SELV/PELV) Номинальное напряжение [V] 24 DC Потребление тока [mA] < 1230 Макс.
Техническое описание
| Электронные данные | |
|---|---|
| Рабочее напряжение [V] | 21,6…26,4 DC; (по SELV/PELV) |
| Номинальное напряжение [V] | 24 DC |
| Потребление тока [mA] | < 1230 |
| Макс. общая токовая нагрузка [A] | 1,2 |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых входов: 3; Количество цифровых выходов: 4 |
| Количество цифровых входов | 3 |
| Коммутационный уровень high [V] | 11…26,4 |
| Коммутационный уровень low [V] | 0…5 |
| Выходной сигнал | коммутационный сигнал |
| Количество цифровых выходов | 4 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 400; 640; (400 mA: красный; зелёный; синий; 640 mA: белый) |
| Макс. общая токовая нагрузка выходов [A] | 1,2 |
| Защита | |
| Защита от короткого замыкания | да |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common — I&D Identification and Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 4,2 |
| Поддерживаемые DeviceID | default 1474 |
| Примечание | |
| Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». | |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -25…60 |
| Макс. допустимая относительная влажность [%] | 90; (линейно уменьшающаяся до 50 % (40 °C); без конденсации) |
| Макс. высота над уровнем моря [m] | 2000 |
| Степень защиты | IP 65; IP 67 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 130,2 |
| Вес (без принадлежностей и упаковки) [g] | 0,001 |
| Корпус | Прямоугольный |
| Размеры [mm] | 99,1 x 50 x 31 |
| Материал | корпус: PA (полиамид); крышка: PA (полиамид); Уплотнение крышка: TPE; Уплотнительный материал FKM |
| Дисплеи / Элементы управления | |
| Дисплей режим работы | светодиод, зелёный |
| Электрическое подключение — Разъём | |
| Разъем | 1 x M12; кодировка: A; Уплотнение: FKM |
| 1 | OUT1 DO1 светодиод красный |
| 2 | OUT2 DO2 светодиод зелёный |
| 3 | L- GND |
| 4 | OUT3 DO3 светодиод белый |
| 5 | OUT4 DO4 светодиод синий |
| Электрическое подключение — разъем | |
| Разъем | 1 x M12; кодировка: A |
| 1 | L+ |
| 2 | L+ |
| 3 | L- GND |
| 4 | C/Q |
| Электрическое подключение — SIO режим работы | |
| 1 | IN1 / L+ DI1 / напряжение питания Setting C |
| 2 | IN2 / L+ DI2 / напряжение питания Setting B |
| 3 | L- GND |
| 4 | IN3 / L+ DI3 / напряжение питания Setting A |
