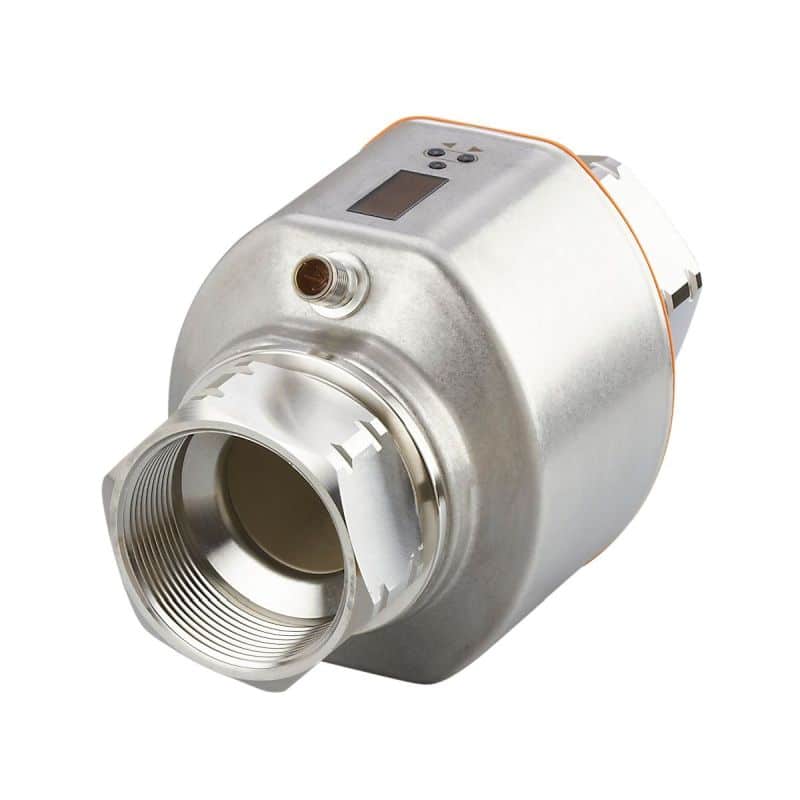

| Характеристики |
| Количество входов и выходов |
Количество аналоговых выходов: 2 |
| Диапазон измерения |
| 5…600 l/min |
0,3…36 m³/h |
80…9510 gph |
1,3…158,5 gpm |
|
| Подключение к процессу |
резьбовое соединение Rc 2 внутренняя резьба DN50 |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
обнаружение пустой трубы, для общепромышленного применения |
| Среда |
Электропроводящие жидкости, Вода, жидкости на водной основе |
| Примечание к среде |
| электропроводность: ≥ 20 µS/cm |
| вязкость: < 70 mm²/s (40 °C) |
|
| Температура измеряемой среды |
|
| Предел прочности по давлению [bar] |
16 |
| Предел прочности по давлению [Mpa] |
1,6 |
| Предел прочности по давлению [psi] |
232 |
| Электронные данные |
| Рабочее напряжение [V] |
18…32 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] |
< 150 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
5 |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
аналоговый сигнал |
| Количество аналоговых выходов |
2 |
| Аналоговый выход по току [mA] |
4…20, (≤ 22 mA, масштабируемый) |
| Наиб.нагрузка [Ω] |
500 |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 5…600 l/min |
0,3…36 m³/h |
80…9510 gph |
1,3…158,5 gpm |
|
| Диапазон индикации |
| -720…720 l/min |
-43,2…43,2 m³/h |
-11410…11410 gph |
-190,2…190,2 gpm |
|
| Разрешение |
| 0,5 l/min |
0,02 m³/h |
5 gph |
0,1 gpm |
|
| Начальная точка аналогового сигнала, ASP |
| 0…480 l/min |
0…28,8 m³/h |
0…7610 gph |
0…126,8 gpm |
|
| Конечная точка аналогового сигнала, АЕР |
| 120…600 l/min |
7,2…36 m³/h |
1900…9510 gph |
31,7…158,5 gpm |
|
| Значение отсечки низкого расхода LFC |
| < 15 l/min |
< 0,9 m³/h |
< 240 gph |
< 4 gpm |
|
| Ширина шага |
| 0,5 l/min |
0,02 m³/h |
5 gph |
0,1 gpm |
|
| Динамика измерения |
1:120 |
| Контроль температуры |
| Диапазон измерения |
|
| Диапазон индикации |
|
| Разрешение |
|
| Aналоговая пусковая точка |
|
| Aналоговая конечная точка |
|
| С шагом в |
|
| Точность/ погрешность |
| Контроль скорости потока |
| Точность (в диапазоне измерения) |
± (0,8 % MW + 0,5 % MEW) |
| Повторяемость |
± 0,2% MEW |
| Контроль температуры |
| Дрейф температуры |
± 0,0333 °C / K, ± 0,0599 °F / K |
| Точность [K] |
± 1 (25 °C, Q > 15 l/min) / ± 1 (77 °F, Q > 4 gpm) |
| Время реакции |
| Контроль скорости потока |
| Время отклика [s] |
0,35, (dAP = 0) |
| Демпфирование коммутационного выхода dAP [s] |
0…5 |
| Контроль температуры |
| Динамика реакции срабатывания T05 / T09 [s] |
T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm) |
| Программное обеспечение / Программирование |
| Выбор параметров |
дисплей можно отключить, Дисплей, обнаружение пустой трубы |
| Условия эксплуатации |
| Температура окружающей среды |
|
| Температура хранения |
|
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
20 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
5 г (10…2000 Hz) |
|
| MTTF [годы] |
86 |
| Сертификат UL |
| Регистрационный номер UL |
I009 |
|
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |

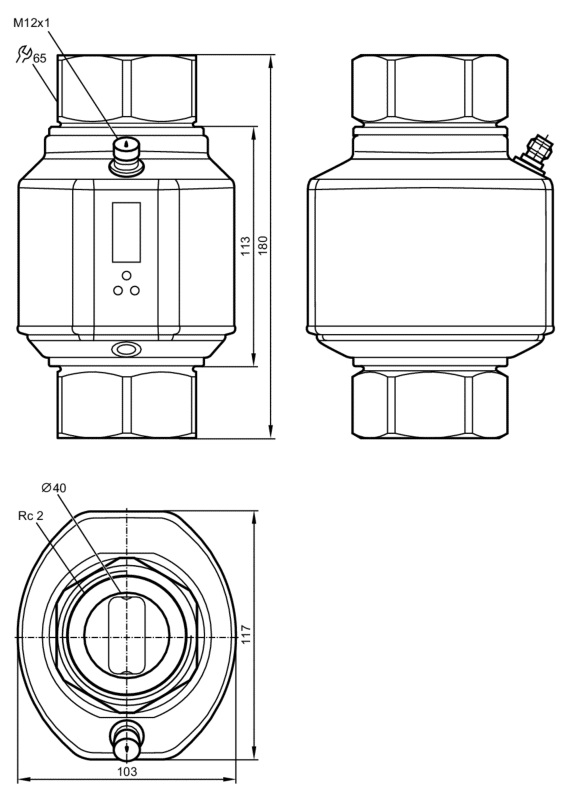

| Механические данные |
| Вес [g] |
2725 |
| Материал |
нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, FKM |
| Подключение к процессу |
резьбовое соединение Rc 2 внутренняя резьба DN50 |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
6 x светодиод, зелёный (l/min, m³/h, gpm, gph, °C, °F) |
| Функции дисплея |
1 x светодиод, жёлтый (10³) |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
| программирование |
буквенно-цифровой дисплей, 4-значный |
|
| Дисплей |
l/min, m³/h, gpm, gph, °C, °F |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| MW = Измеренное значение |
| MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
| Потеря давления |
| dP |
Потеря давления |
| Q |
объёмный расход |
|
