| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Диапазон срабатывания [mm] |
8 |
| Размеры [mm] |
M18 x 1 / L = 68 |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Электронные данные |
| Номинальное напряжение DC [V] |
10…36 |
| Потребление тока [mA] |
< 15 |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
150, (при использовании вне взрывоопасной зоны: 250, Импульсный выход: 15) |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
8 |
| Настраиваемое расстояние срабатывания |
нет |
| Рабочее расстояние срабатывания [mm] |
0…6 |
| Диапазон измерения/настройки |
| Настройка параметров в пределах [Imp/min] |
3…6000 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] |
10 |
| Время реакции |
| Задержка при запуске [s] |
0…15 |
| Макс. частота снижения сигнала [Imp/min] |
18000 |
| Программное обеспечение / Программирование |
| Настройка точки переключения |
Функция обучения |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…50 |
| Примечание к температуре окружающей среды |
| при использовании вне взрывоопасной зоны: -20…60 °C |
|
| Температура хранения [°C] |
-25…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T80°C Dc IP67 U |
| Примечание к маркировке АТЕХ |
| только в сочетании с защитным кожухом |
|
| ЭMC |
|
| MTTF [годы] |
1051 |
| Механические данные |
| Вес [g] |
177 |
| Монтаж |
незаподлицо |

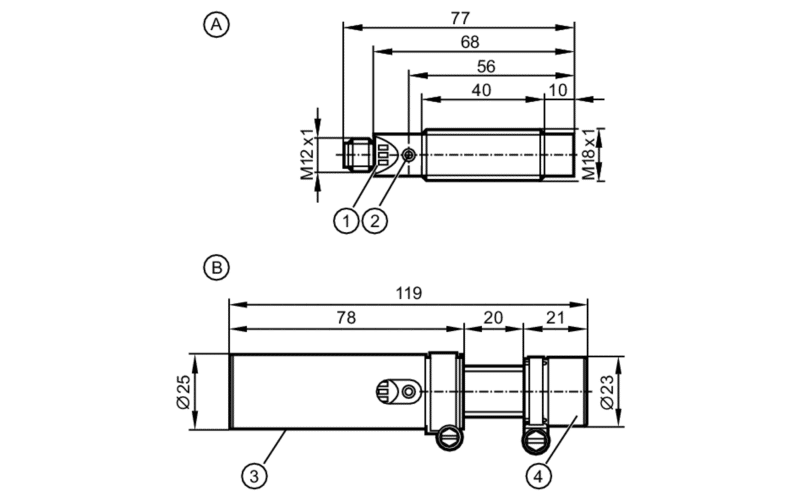

| Размеры [mm] |
M18 x 1 / L = 68 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
нерж. сталь (1.4571/316Ti), PBT (полибутилентерефталат), TPE-U |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
| Входной сигнал |
1 x светодиод, зелёный |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 2 |
| Защитный кожух |
| крепежные хомуты |
|
| bemerkungen |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — DI602A — 31.08.2012 — |
