Инкрементальный энкодер со сплошным валом
Техническое описание
Инкрементальный энкодер со сплошным валом
RU1125
| Обозначение продукции | |
|---|---|
| Функциональный принцип | |
| Длина корпуса | |
| Диаметр вала | |
| Разрешение | |
| Степень защиты | |
| Материал | |
| Рабочее напряжение DC | |
| Метод подключения | |
| Производитель | |
| Тип |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RU1125 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RU1125 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RU1125 и артикул RU10000-I05/K
Ключевые особенности
- Определенная последовательность импульса для надежного измерения скорости вращения
- Энкодер для точного определения положения и линейного измерения
- Быстрый и простой монтаж
- Высокая устойчивость к ударам и вибрации
- Радиальный разъем для применения в местах с ограниченным пространством
Техническое описание
Описание
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Разрешение | 10000 разрешение | ||||||
| Исполнение вала | сплошной вал | ||||||
| Диаметр вала [mm] | 6 | ||||||
| Приложение | |||||||
| Функциональный принцип | инкрементальный | ||||||
| Электронные данные | |||||||
| Допустимое отклонение рабочего напряжения [%] | 10 | ||||||
| Рабочее напряжение [V] | 5 DC | ||||||
| Потребление тока [mA] | 150 | ||||||
| Выходы | |||||||
| Электрическое исполнение | TTL | ||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 20 | ||||||
| Частота переключения [kHz] | 300 | ||||||
| Фазовый сдвиг A и B [°] | 90 | ||||||
| Диапазон измерения/настройки | |||||||
| Разрешение | 10000 разрешение | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -30…100 | ||||||
| Температура хранения [°C] | -30…100 | ||||||
| Степень защиты | IP 64 | ||||||
| Испытания / одобрения | |||||||
| Ударопрочность |
|
||||||
| Вибропрочность |
|
||||||
| MTTF [годы] | 190 | ||||||
| Механические данные | |||||||
| Вес [g] | 417,8 | ||||||

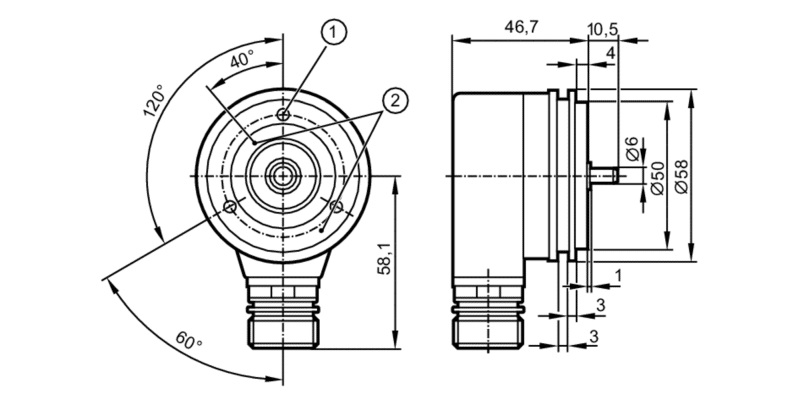

| Размеры [mm] | Ø 58 / L = 46,7 | ||||||
| Материал | алюминий | ||||||
| Макс. оборот, механический [U/min] | 12000 | ||||||
| Макс. пусковой вращающий момент [Nm] | 1 | ||||||
| Reference temperature torque [°C] | 20 | ||||||
| Исполнение вала | сплошной вал | ||||||
| Диаметр вала [mm] | 6 | ||||||
| Материал вала |
|
||||||
| Макс. аксиальная нагрузка на вал (на конце вала) [N] | 10 | ||||||
| Макс. радиальная нагрузка на вал (на конце вала) [N] | 20 | ||||||
| Крепежный фланец | сельсин-фланец | ||||||
| Примечания | |||||||
| Рекомендации | Артикул снят с производства | ||||||
| электрическое подключение | |||||||
| Разъем: 1 x M23 (ifm 1001.4), радиальный | |||||||
| диаграммы и графики | |||||||
| Импульсная диаграмма |
|
||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RU1125-02 — 06.12.2013 — | |||||||
