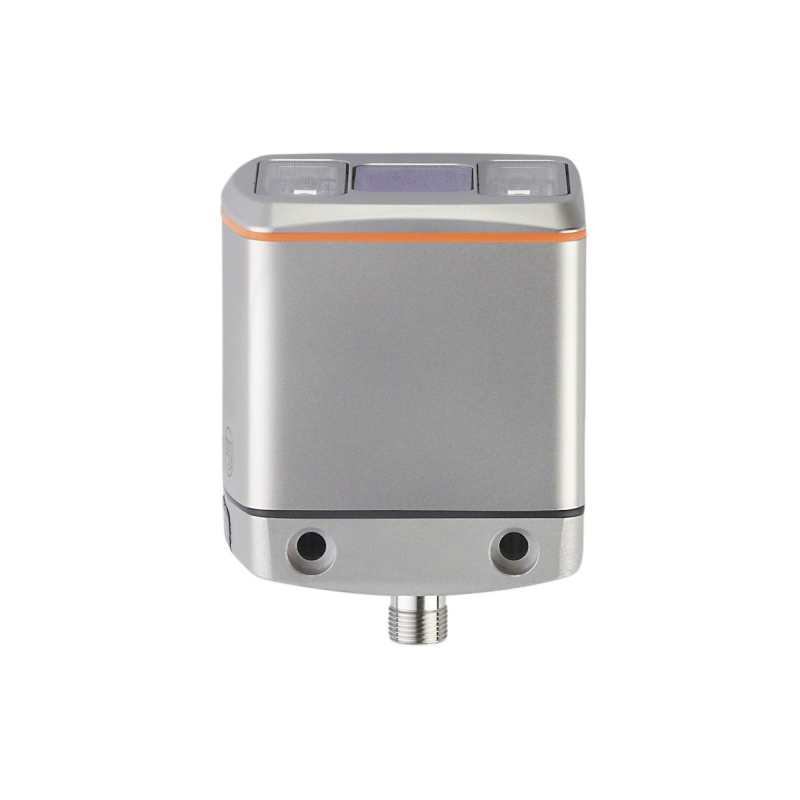

| Характеристики |
| Разрешение изображения 3D [px] |
176 x 132 |
| Угол обзора 3D [°] |
40 x 30, (номинальное значение без коррекции искажений объектива) |
| Макс. скорость считывания [Hz] |
25 |
| Коммуникационный интерфейс |
Ethernet |

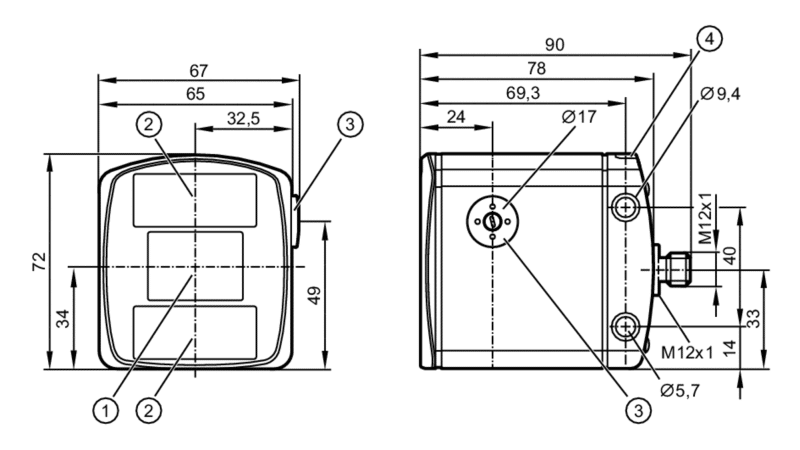

| Размеры [mm] |
72 x 67,1 x 82,6 |
| Приложение |
| Применение |
измерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема |
| Электронные данные |
| Рабочее напряжение [V] |
20,4…28,8 DC, (EN 61131-2) |
| Потребление тока [mA] |
< 2400, (пиковый ток импульсный, типичное значение: 420, максимальное значение: 1600) |
| Мощность [W] |
10, (типичное значение) |
| Класс защиты |
III |
| Датчик изображения |
PMD 3D ToF-Chip |

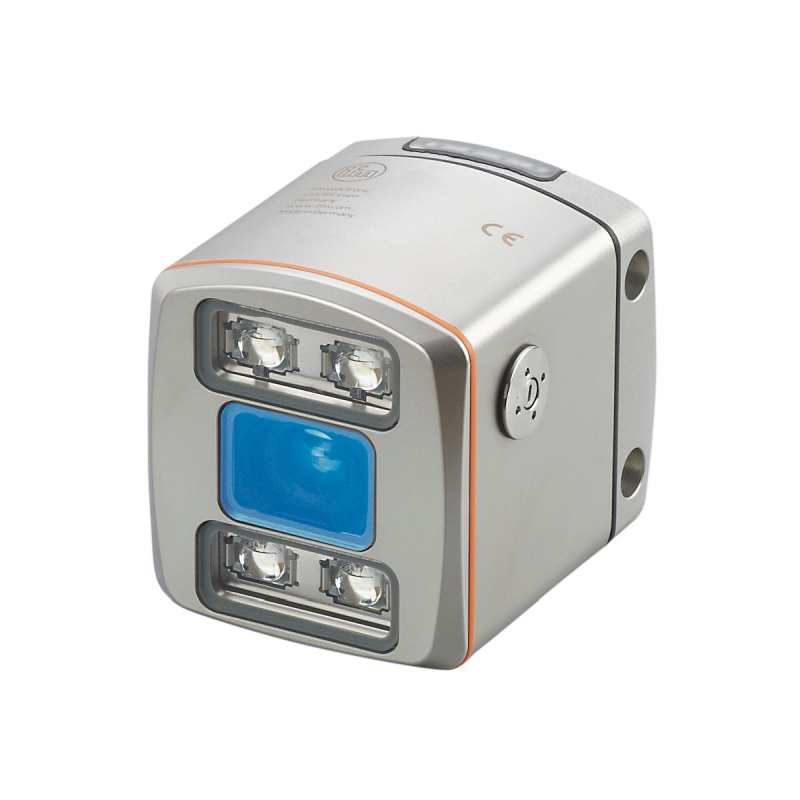

| Встроенная подсветка |
да, (Инфракрасный: 850 nm невидимое излучение светодиод) |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1 |
| Входы |
| Количество цифровых входов |
2 |
| Триггер |
24 V PNP/NPN (IEC 61131-2 Typ 3) |
| Входная цепь цифровых входов |
24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3) |
| Выходы |
| Общее количество выходов |
3 |
| Количество цифровых выходов |
3, (конфигурируемый) |
| Функция выходного сигнала |
24 V PNP/NPN, (EN 61131-2) |
| Макс. падение напряжения коммутационного выхода DC [V] |
1 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10 |
| Мин. сопротивление нагрузки [Ω] |
10000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Рабочее расстояние срабатывания [mm] |
300…10000 |
| Примечание к рабочему расстоянию |
| размер объекта: 200 x 200 mm |
| отражательная способность: 18 % |
|
| Разрешение изображения 3D [px] |
176 x 132 |
| Угол обзора 3D [°] |
40 x 30, (номинальное значение без коррекции искажений объектива) |
| Макс. скорость считывания [Hz] |
25 |
| Диапазон измерения/настройки |
| Диапазон измерения [m] |
< 30 |
| Программное обеспечение / Программирование |
| Выбор параметров |
через ПК с помощью ifm Vision Assistant |
| Интерфейсы |
| Коммуникационный интерфейс |
Ethernet |
| Ethernet |
| Количество интерфейсов Ethernet |
1 |
| Стандарт передачи |
10Base-T, 100Base-TX |
| Скорость передачи |
10, 100 |
| Протокол |
TCP/IP, PROFINET IO, EtherNet/IP |
| Заводские настройки |
| IP-адресс: 192.168.0.69 |
| маска подсети: 255.255.255.0 |
| IP — адрес шлюза: 192.168.0.201 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…50 |
| Температура хранения [°C] |
-40…85 |
| Степень защиты |
IP 65, IP 67, IP 69K |
| Макс. защищенность от внешней засветки [klx] |
8, (с уменьшенной точностью измерения и повторяемостью: < 100) |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-4 |
Излучение помех / промышленные среды |
| DIN EN 61000-6-2 |
Помехоустойчивость / промышленные среды |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
50 г / (11 ms) неповторяющийся |
| DIN EN 60068-2-27 |
40 г / (6 ms) повторяющийся |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
2 г / (10…150 Hz) |
| DIN EN 60068-2-64 |
2,3 г RMS / (10…500 Hz) |
|
| Фотобиологическая безопасность |
исключенная группа, (DIN EN 62471) |
| Электробезопасность |
| DIN EN 61010-2-201 |
подача питания только через цепи PELV |
|
| MTTF [годы] |
43,08 |
| Механические данные |
| Вес [g] |
1217,5 |
| Размеры [mm] |
72 x 67,1 x 82,6 |
| Материал |
корпус: нерж. сталь (1.4404 / 316L), фронтальная оптика: PMMA, Функции дисплея: PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Функция |
2 x светодиод, зелёный Ethernet режим работы |
| Состояние выхода |
2 x светодиод, жёлтый OUT 1 OUT 2 |
|
| Принадлежности |
| Комплект поставки |
| Карта памяти USB с программным обеспечением и документацией |
| защитные колпачки |
|
| Примечания |
| Упаковочная величина |
1 шт. |

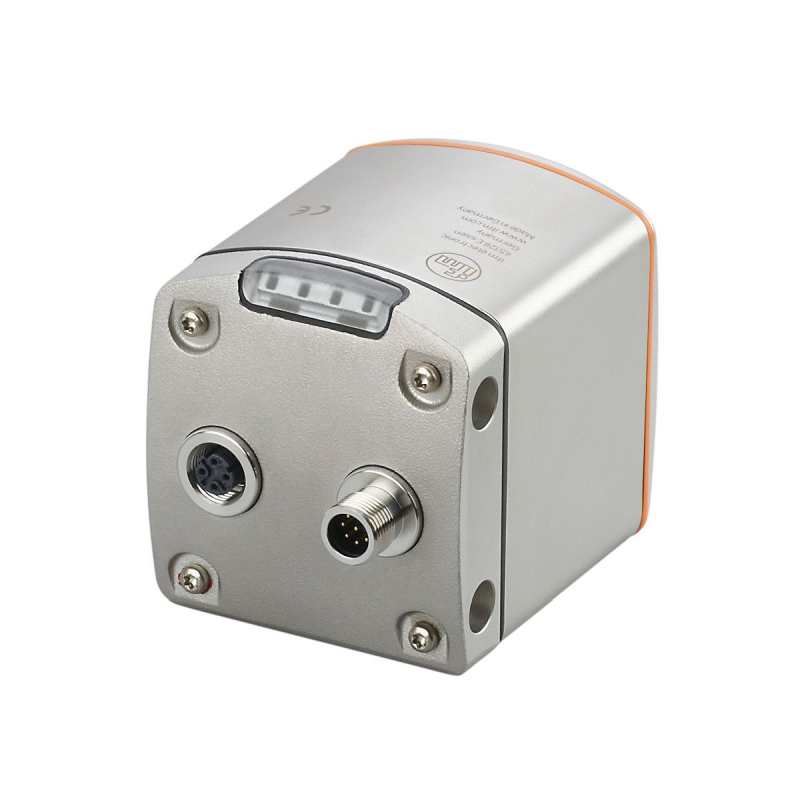

| электрическое подключение — Ethernet |
|
Разъем: 1 x M12 |
| электрическое подключение — Подключение к процессу |
|
Разъем: 1 x M12 |
| Другие данные |
| размер поля зрения с коррекцией искажений объектива |
| диапазон измерения / расстояния [m] |
Длина [m] |
Ширина [m] |
|
|
| 0,50 |
0,26 |
0,35 |
|
|
| 1,00 |
0,52 |
0,69 |
|
|
| 2,00 |
1,04 |
1,39 |
|
|
| 3,00 |
1,56 |
2,08 |
|
|
| 4,00 |
2,08 |
2,78 |
|
|
| 5,00 |
2,61 |
3,47 |
|
|
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3D310-03 — 23.05.2016 — |
