Компактная оценочная электроника для контроля скорости
DI506A
| Обозначение продукции | |
|---|---|
| Номинальное напряжение DC | |
| Тип напряжения | |
| Электрическое исполнение | |
| Функция выходного сигнала | |
| Длина корпуса | |
| Монтаж | |
| Соединение | |
| Материал |
латунь покрытая специальным слоем, PBT (полибутилентерефталат), PPE, TPE-U, PA 6.6 |
| Дисплей |
Состояние выхода: 1 x светодиод зелёный, Входной сигнал: 1 x светодиод жёлтый |
| Маркировка АТЕХ | |
| Производитель | |
| Тип |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Компактная оценочная электроника для контроля скорости IFM, вы выбираете качественный и проверенный продукт. Компактная оценочная электроника для контроля скорости IFM DI506A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DI506A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчик скорости, Датчики скорости, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели DI506A и артикул DIA3010-ZPKG/US/3D/5S
Ключевые особенности
- Для применения во взрывоопасной среде
- Надежный бесконтактный мониторинг скорости вращения относительно пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- Простая настройка точки переключения при помощи потенциометра
- Для прямого подключения к ПЛК
Техническое описание
| Характеристики | |||||
|---|---|---|---|---|---|
| Электрическое исполнение | PNP | ||||
| Функция выходного сигнала | NO | ||||
| Диапазон срабатывания [mm] | 10, (без противоударного защитного корпуса: установка заподлицо, с противоударным защитным корпусом: незаподлицо 7 mm) | ||||
| Размеры [mm] | M30 x 1,5 / L = 82 | ||||
| Приложение | |||||
| Применение | простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка | ||||
| Электронные данные | |||||
| Номинальное напряжение DC [V] | 10…36 | ||||
| Потребление тока [mA] | < 15 | ||||
| Класс защиты | III | ||||
| Защита от перепутывания полярности | да | ||||
| Выходы | |||||
| Общее количество выходов | 1 | ||||
| Электрическое исполнение | PNP | ||||
| Функция выходного сигнала | NO | ||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 | ||||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 250 | ||||
| Частота переключения DC [Hz] | 100 | ||||
| Защита от короткого замыкания | да | ||||
| Защита от перегрузок по току | да | ||||
| Диапазон контроля | |||||
| Диапазон срабатывания [mm] | 10, (без противоударного защитного корпуса: установка заподлицо, с противоударным защитным корпусом: незаподлицо 7 mm) | ||||
| Настраиваемое расстояние срабатывания | нет | ||||
| Реальное расстояние срабатывания Sr [mm] | 10 ± 10 %, (без противоударного защитного корпуса установка заподлицо) | ||||
| Рабочее расстояние срабатывания [mm] | 0…5, (с противоударным защитным корпусом незаподлицо) | ||||
| Диапазон измерения/настройки | |||||
| Настройка параметров в пределах [Imp/min] | 5…300 | ||||
| Точность/ погрешность | |||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 | ||||
| Гистерезис [% от Sr] | 10 | ||||
| Время реакции | |||||
| Задержка при запуске [s] | 5, (стандартный) | ||||
| Макс. частота снижения сигнала [Imp/min] | 15000 | ||||
| Программное обеспечение / Программирование | |||||
| Настройка точки переключения | многооборотный переменный резистор (потенциометр) | ||||
| Условия эксплуатации | |||||
| Температура окружающей среды [°C] | -20…50 | ||||
| Степень защиты | IP 67 | ||||
| Испытания / одобрения | |||||
| Маркировка АТЕХ | II 3D Ex tc IIIC T80°C Dc IP67 U | ||||
| Примечание к маркировке АТЕХ |
|
||||
| ЭMC |
|
||||
| MTTF [годы] | 918 | ||||
| Механические данные | |||||
| Вес [g] | 302 | ||||
| Монтаж | установка заподлицо | ||||

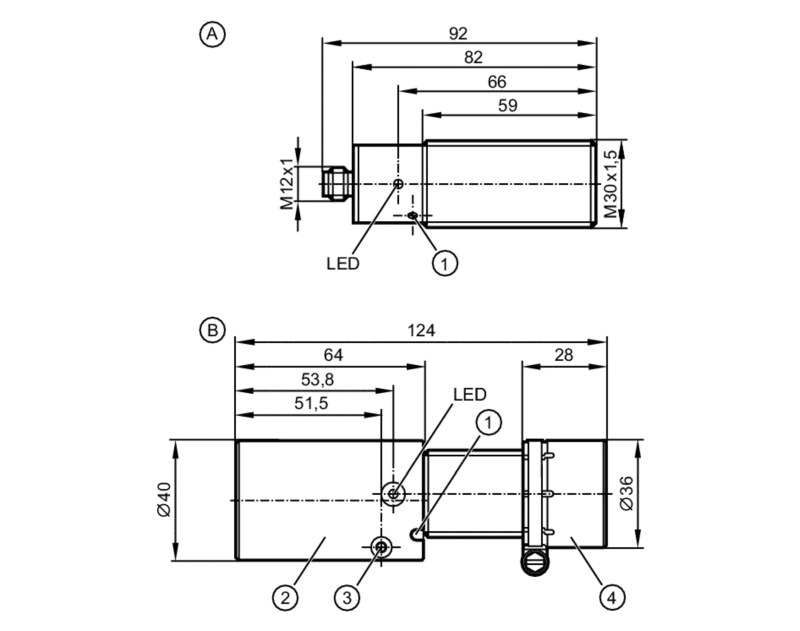

| Размеры [mm] | M30 x 1,5 / L = 82 | ||||
| Обозначение резьбы | M30 x 1,5 | ||||
| Материал | латунь покрытая специальным слоем, PBT (полибутилентерефталат), PPE, TPE-U, PA 6.6 | ||||
| Дисплеи / Элементы управления | |||||
| Дисплей |
|
||||
| Принадлежности | |||||
| Комплект поставки |
|
||||
| Примечания | |||||
| Рекомендации | Артикул снят с производства | ||||
| электрическое подключение — разъем | |||||
| Соединение | Разъем: 1 x M12 | ||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — DI506A — 31.08.2012 — | |||||
