| Характеристики |
| Электрическое исполнение |
PNP/NPN |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Диапазон срабатывания [mm] |
3,5 |
| Коммуникационный интерфейс |
IO-Link |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M12 x 1 / L = 60 |
| Приложение |
| Применение |
простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Электронные данные |
| Номинальное напряжение DC [V] |
10…30 |
| Потребление тока [mA] |
< 10 |
| Класс защиты |
III |
| Защита от перепутывания полярности |
да |
| Выходы |
| Электрическое исполнение |
PNP/NPN |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
3,5 |
| Настраиваемое расстояние срабатывания |
нет |
| Рабочее расстояние срабатывания [mm] |
0…2,83 |
| Диапазон измерения/настройки |
| Настройка параметров в пределах [Imp/min] |
5…24000 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] |
10 |
| Время реакции |
| Задержка при запуске [s] |
0…30, (Ширина шага: 100 ms, по умолчанию: 15 s) |
| Макс. частота снижения сигнала [Imp/min] |
30000 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Температура хранения [°C] |
-25…85 |
| Степень защиты |
IP 66, IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
| EN 60947-5-2 |
|
|
| Ударопрочность |
| EN 60068-2-27 Ea |
100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Вибропрочность |
| DIN EN 60947-5-2 |
20 г (10…3000 Hz) |
|
50 циклов качания частоты, 1 октава в минуту в 3 осях |
|
| MTTF [годы] |
668 |
| Сертификат UL |
| Регистрационный номер UL |
A008 |
|
| Механические данные |
| Вес [g] |
27,7 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |

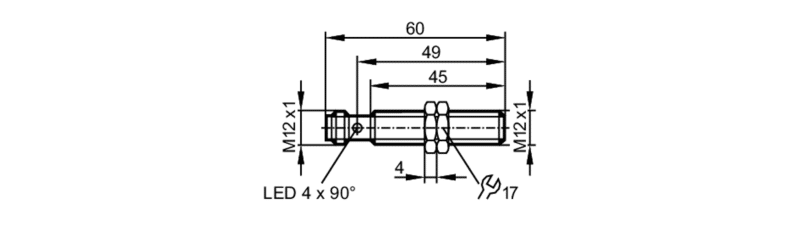

| Размеры [mm] |
M12 x 1 / L = 60 |
| Обозначение резьбы |
M12 x 1 |
| Материал |
латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой |
| Момент затяжки [Nm] |
7 |
| Дисплеи / Элементы управления |
| Дисплей |
| SIO режим |
|
| выходная ступень питается током |
4 x светодиод, жёлтый |
| Режим IO-Link |
|
| мишень в диапазоне измерения |
4 x светодиод, жёлтый |
| мишень вне диапазона измерения |
4 x светодиод, жёлтый мигает |
|
| Принадлежности |
| Комплект поставки |
|
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DI5027-00 — 11.07.2017 — |
