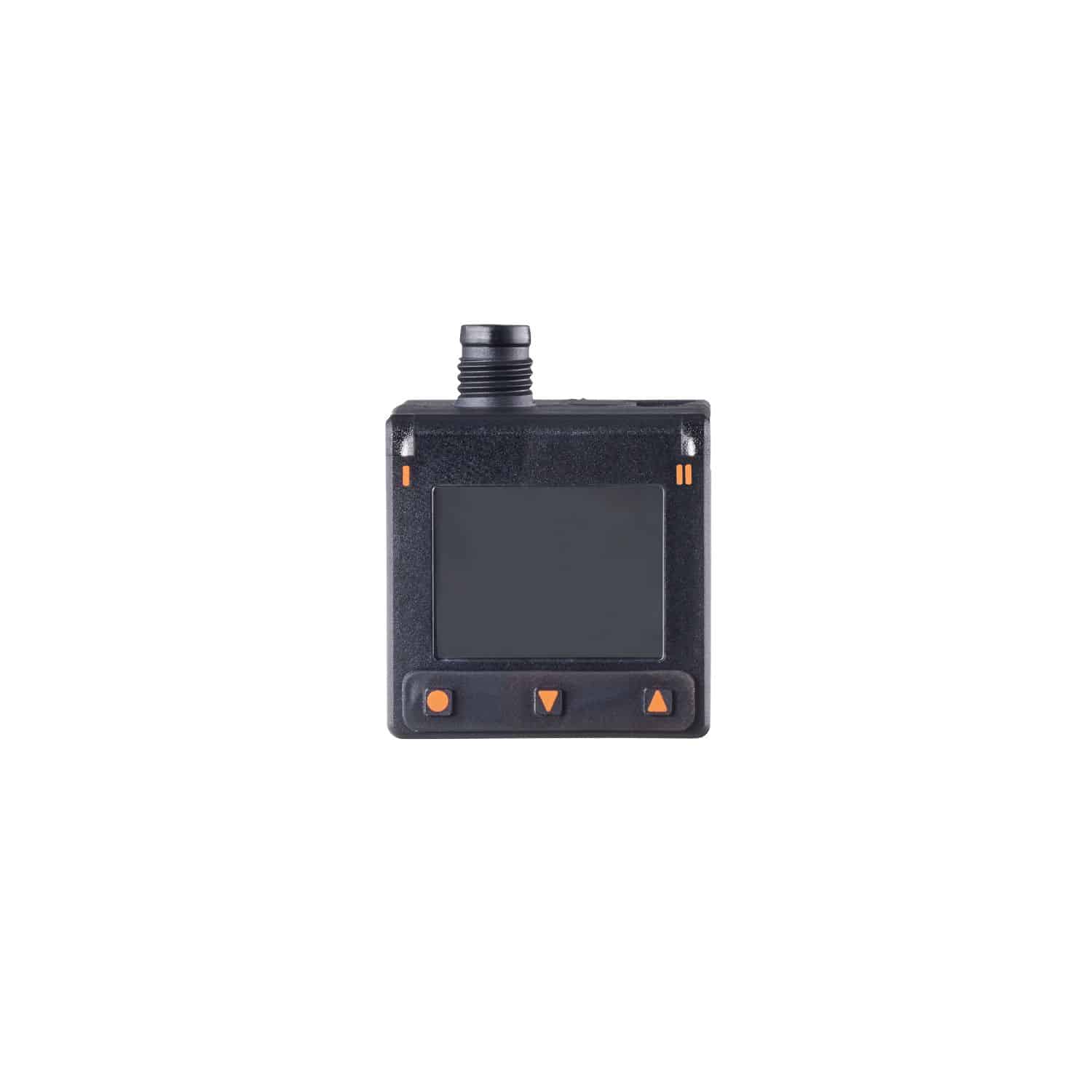

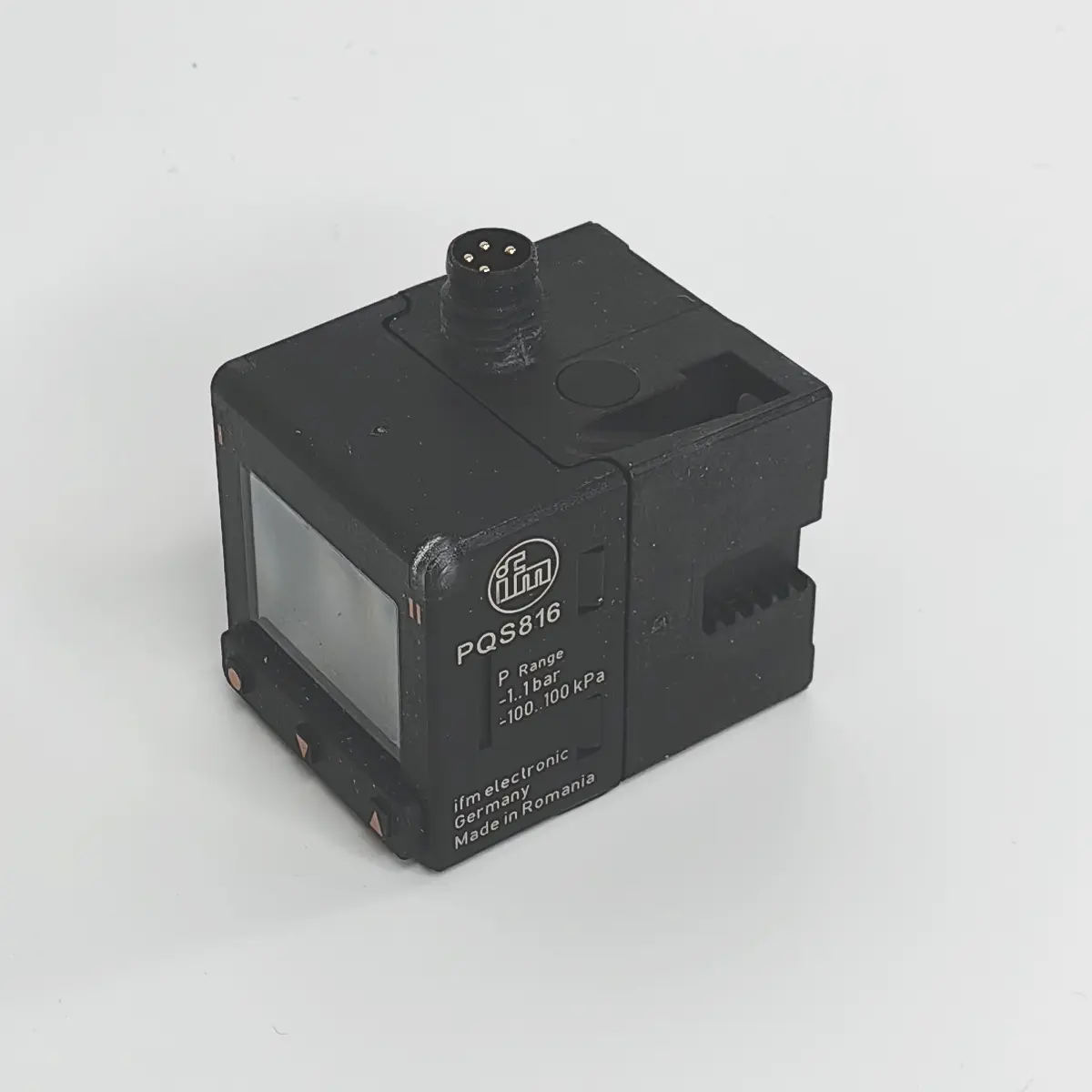

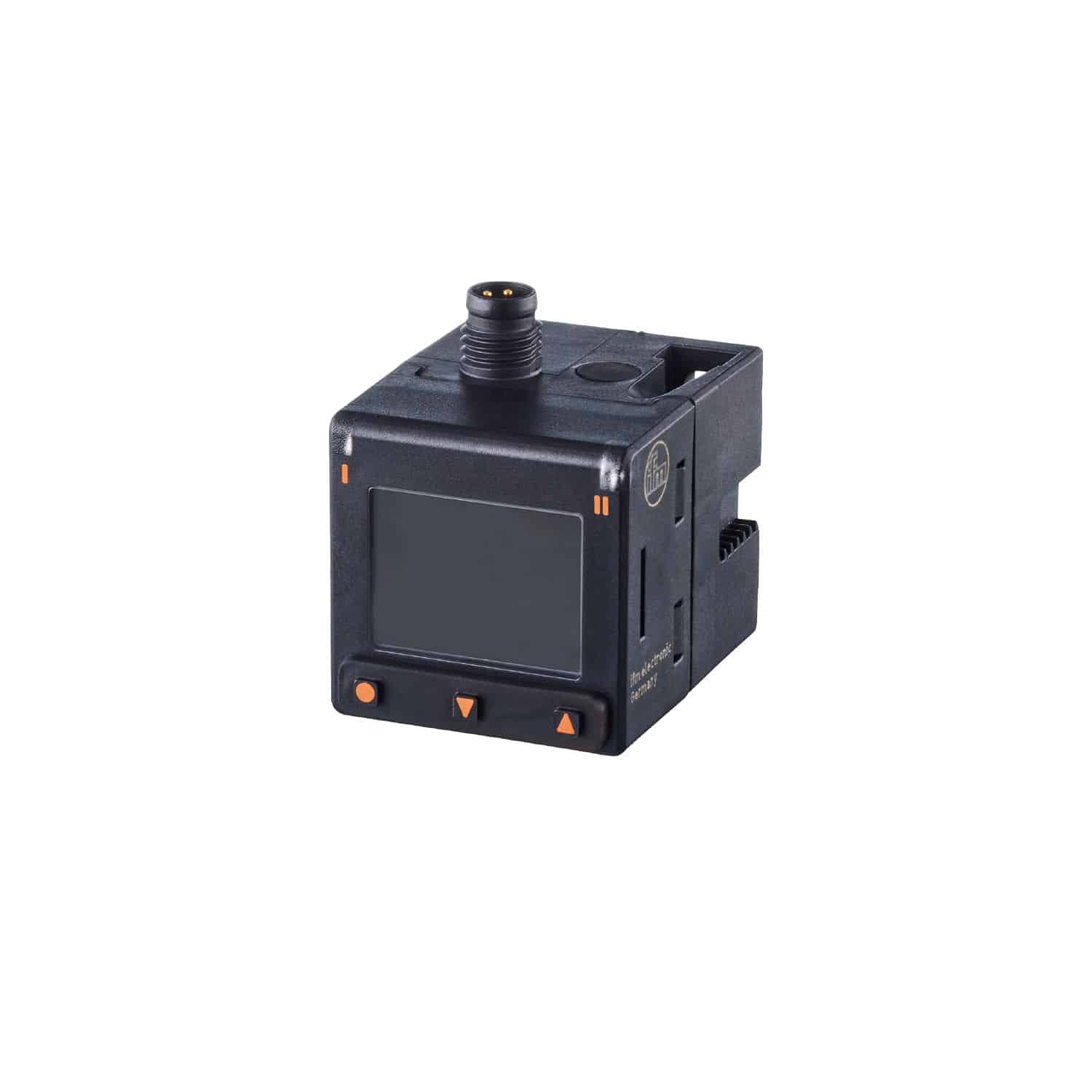

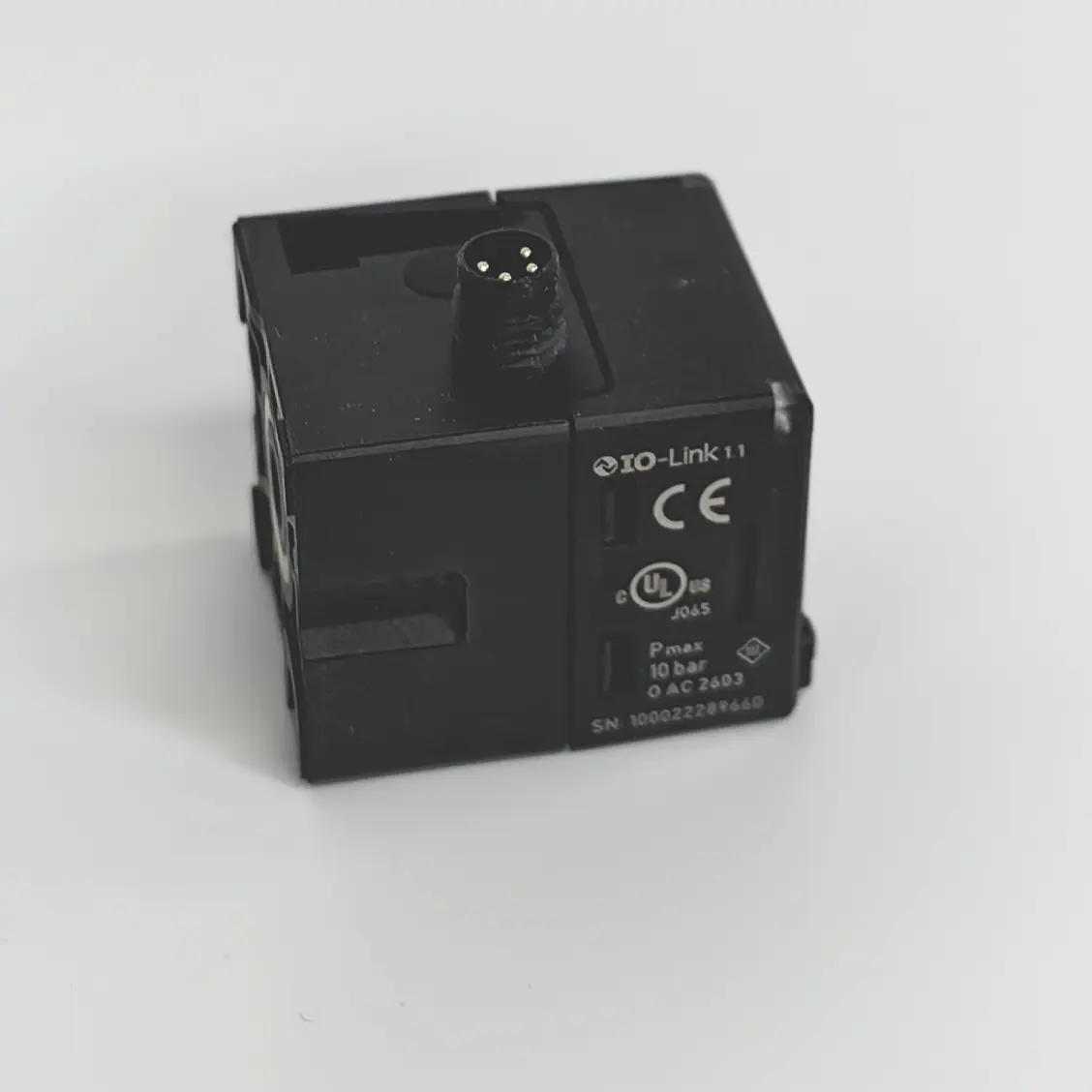

Датчик давления для пневматических устройств
PQS816
| Выходной сигнал | Коммутационный сигнал; IO-Link; (конфигурируемый) |
|---|---|
| Диапазон измерения | -1…1 bar; -1000…1000 mbar; -100…100 kPa |
| Дисплей | Состояние выхода: 2 x светодиод, жёлтый |
| Коммуникационный интерфейс | IO-Link |
| Материал | PBT (полибутилентерефталат); PC; TPE; NBR; FKM; латунь; кремний (облицован) |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 2 |
| Подключение к процессу | Резьбовое соединение G 1/8 внутренняя резьба (2x) |
| Применение | для общепромышленного применения |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Температура измеряемой среды | 0…60 |
| Тип | PQS816 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN; (конфигурируемый) |
14879 ₽
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления для пневматических устройств IFM, вы выбираете качественный и проверенный продукт. Датчик давления для пневматических устройств IFM PQS816 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PQS816 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Для пневматики.
Для заказа данной позиции достаточно указать название модели PQS816 и артикул PQ-001BKHR18-MFPKG/AS/
Ключевые особенности
Общие данные Модель PQS816 Описание Датчик давления для пневматических устройств Тип PQ-001BKHR18-MFPKG/AS/ Главное соединение давления G 1/8 Момент затяжки <
Техническое описание
| Общие данные | |
|---|---|
| Модель | PQS816 |
| Описание | Датчик давления для пневматических устройств |
| Тип | PQ-001BKHR18-MFPKG/AS/ |
| Главное соединение давления | G 1/8 |
| Момент затяжки | < 8 Nm |
| Глубина погружения | < 6,8 mm |
| Заднее соединение | Закрыто заглушкой при поставке |
| Точка крепления | Для крепления зажима для монтажа на панель |
| Характеристики | |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | -1…1 bar; -1000…1000 mbar; -100…100 kPa |
| Подключение к процессу | Резьбовое соединение G 1/8 внутренняя резьба (2x) |
| Особенности | Позолоченные контакты |
| Применение | Для общепромышленного применения |
| Среда | Сжатый воздух; азот (N2) |
| Условно подходит для | Другие среды по требованию |
| Температура измеряемой среды [°C] | 0…60 |
| Мин. разрывное давление | 30 bar; 3 MPa |
| Предел прочности по давлению | 20 bar; 2 MPa |
| Устойчивость к вакууму | -1000 mbar; -0,1 MPa |
| Тип давления | Относительное давление; вакуум |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 30 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | Да |
| Защита от перенапряжения | Да; (< 40 V) |
| Время задержки включения питания [s] | 0,3 |
| Встроенный «Watchdog» | Да |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Общее количество выходов | 2 |
| Выходной сигнал | Коммутационный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN; (конфигурируемый) |
| Функция выходного сигнала | Нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] DC | 2,5 |
| Постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | < 170 |
| Защита от короткого замыкания | Да |
| Тип защиты от короткого замыкания | Тактовый |
| Защита от перегрузок по току | Да |
| Диапазон измерения/настройки | |
| Диапазон измерения | -1…1 bar; -1000…1000 mbar; -100…100 kPa |
| Точка срабатывания SP | -1000…1000 mbar; -100…100 kPa |
| Шаг | 1 mbar; 0,1 kPa |
| Точность/погрешность | |
| Погрешность точки переключения | < ± 0,5 [% диапазона] |
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K) |
| Отклонение от характеристики | < ± 0,5; (including linearity, hysteresis and repeatability) [% диапазона] |
| Отклонение линейности | < ± 0.5 % (limit value setting according to DIN EN IEC 62828-1) [% диапазона] |
| Отклонение гистерезиса | < ± 0,25 [% диапазона] |
| Долговременная стабильность | < ± 0,1; (за год) [% диапазона] |
| Температурный коэффициент нулевой точки | 0,2 [% от диапазона измерения / 10 K] |
| Температурный коэффициент диапазона | 0,2 [% от диапазона измерения / 10 K] |
| Время реакции | |
| Время отклика [ms] | 6 |
| Значение процесса демпфирования dAP [s] | 0…4 |
| Демпфирование аналогового выхода dAA [s] | 0…99,99 |
| Программное обеспечение / Программирование | |
| Выбор параметров | Дисплей можно вращать и отключить; Функция обучения; функция моделирования; функция диагностики |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2019-06 |
| Профили | Smart Sensor — SSP 4.1.1 Measuring and Switching Sensor, 1 channel |
| BLOB | Binary Large Object transfer |
| Common | I&D Identification and Diagnosis |
| Extension | Quantity detection, switches when value exceeds the setpoint |
| Function Locator | Function ProductURI |
| SIO режим | Да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 1 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 0,6 |
| IO-Link разрешение давления [bar] | 0,0001 |
| Рабочие данные IO-Link (циклические) | давление 16 бит; состоянием прибора 4 бит; SSC1.1 1 бит; SSC1.2 1 бит |
| IO-Link функции (ациклические) | Специфичный для приложения тег; внутренняя температура; Температура измеряемой среды |
| Поддерживаемые DeviceID | default 1744 |
| Режим работы ID прибора | default 1744 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | 0…60 |
| Температура хранения [°C] | -25…85 |
| Степень защиты | IP 65 |
| Директива по оборудованию под давлением | |
| Описание | Хорошая инженерно-техническая практика; можно использовать для стабильных газов, группа жидкостей 2 |
| Механические данные | |
| Вес [g] | 52,9 |
| Корпус | Прямоугольный |
| Размеры [mm] | 37,7 x 30 x 38,6 |
| Материал | PBT (полибутилентерефталат); PC; TPE; NBR; FKM; латунь; кремний (облицован) |
| Материалы корпуса в контакте с измеряемой средой | PBT (полибутилентерефталат); FKM; латунь; кремний (облицован) |
| Мин. количество циклов давления | 50 миллионов |
| Подключение к процессу | Резьбовое соединение G 1/8 внутренняя резьба (2x) |
| Дисплеи / Элементы управления | |
| Дисплей | Дисплей 1″ 128 x 96 пикселей |
| Состояние выхода | 2 x светодиод, жёлтый |
| Единицы измерения на дисплее | mbar; kPa; mmHg; kgf/cm² |
| Соединение | |
| OUT1 | Коммутационный выход / IO-Link |
| OUT2 | Коммутационный выход |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
