Энкодеры IFM Electronic: точное измерение угла поворота и положения
Энкодеры (датчики угла поворота) преобразуют механическое вращение вала в цифровой сигнал для систем автоматизации. Применяются в станках ЧПУ, роботах, упаковочных линиях, лифтах для прецизионного позиционирования с точностью до долей градуса.
Типы энкодеров
Инкрементальные энкодеры
Выдают импульсы при вращении вала. Два канала A и B (сдвиг 90°) определяют направление вращения. Канал Z — ноль-импульс для калибровки.
Разрешение: от 100 до 10000 импульсов на оборот
Угловая точность: 360°/PPR (например, при 1000 имп/об = 0,36°)
Режимы подсчёта: x1, x2, x4 (четверное разрешение увеличивает точность в 4 раза)
Серии IFM:
-

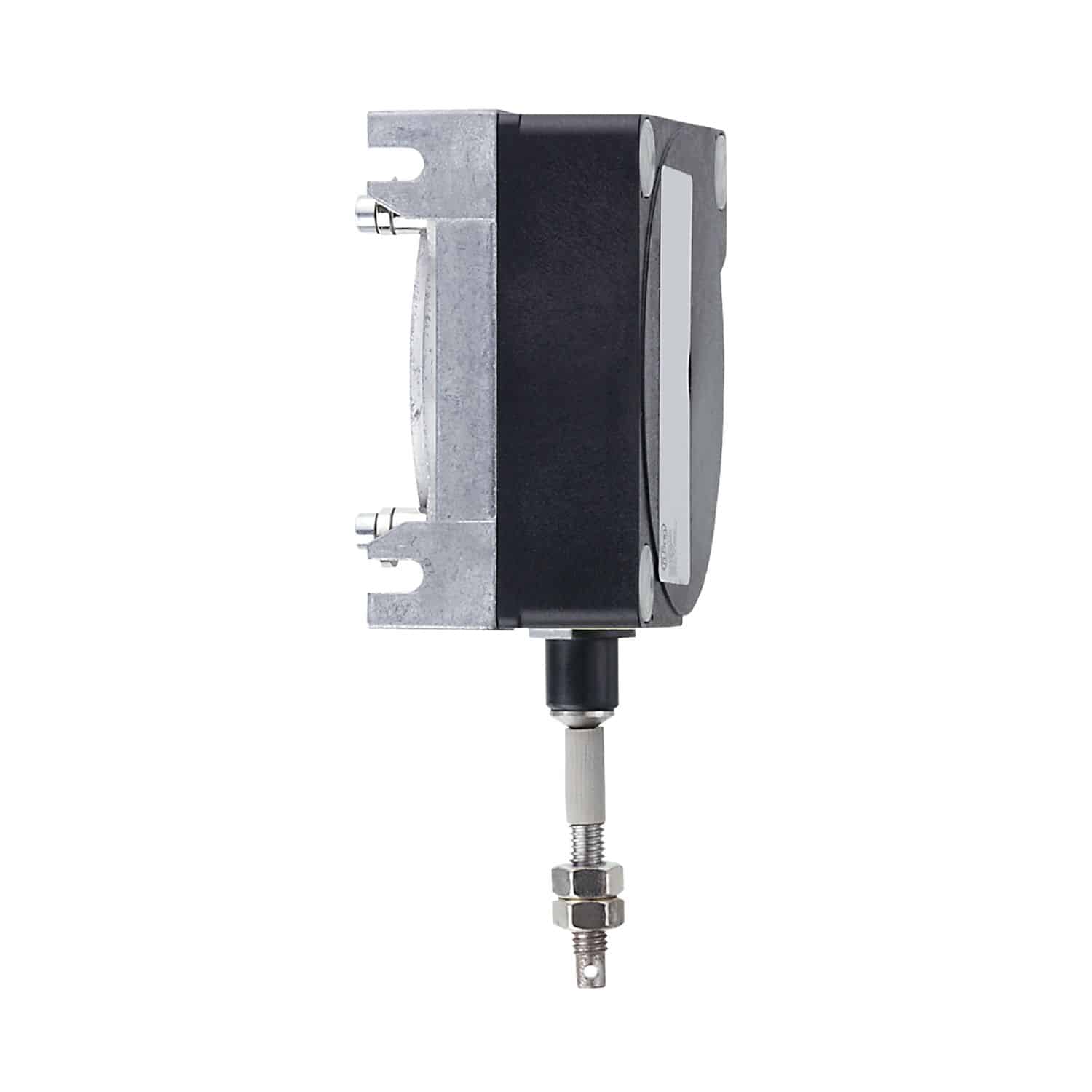

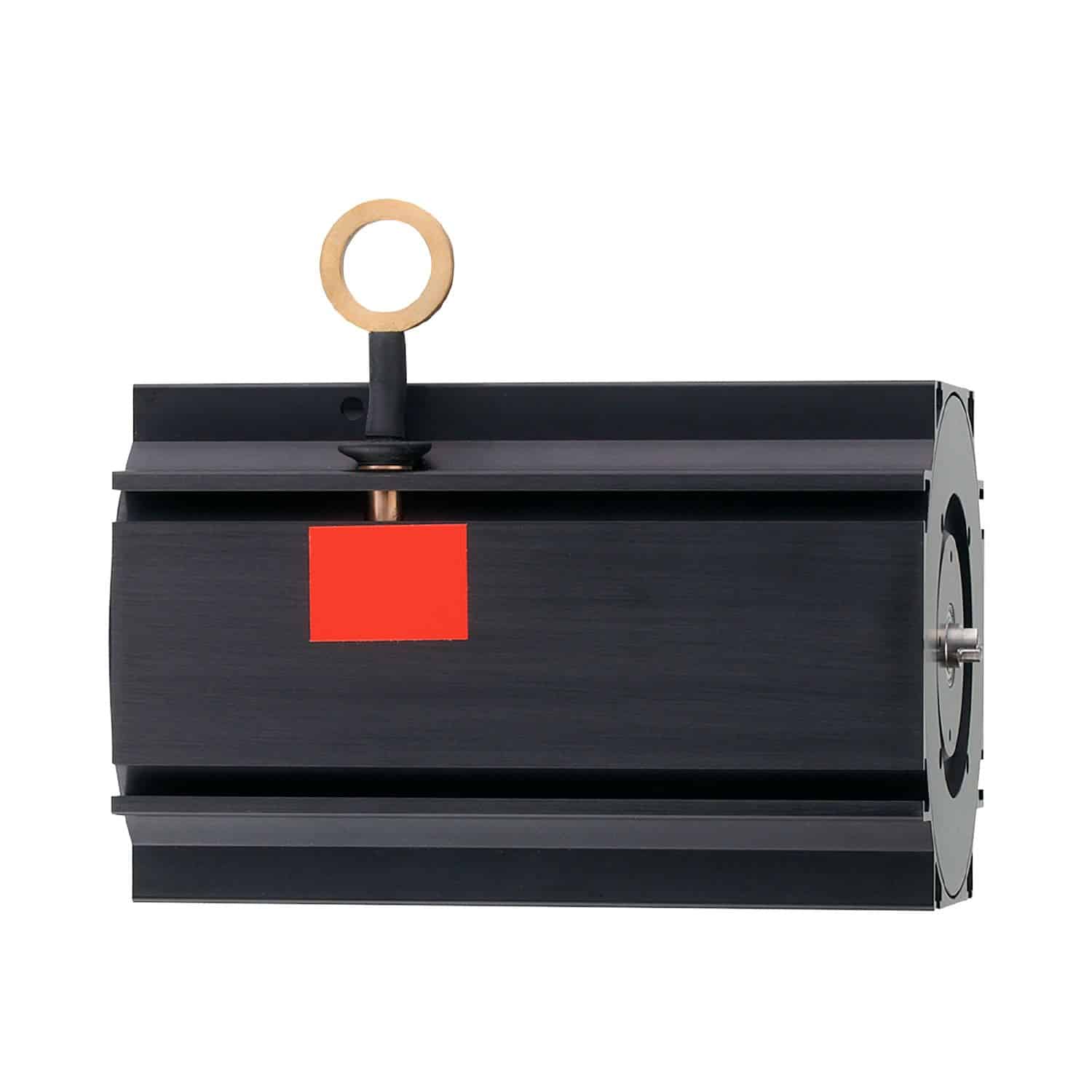

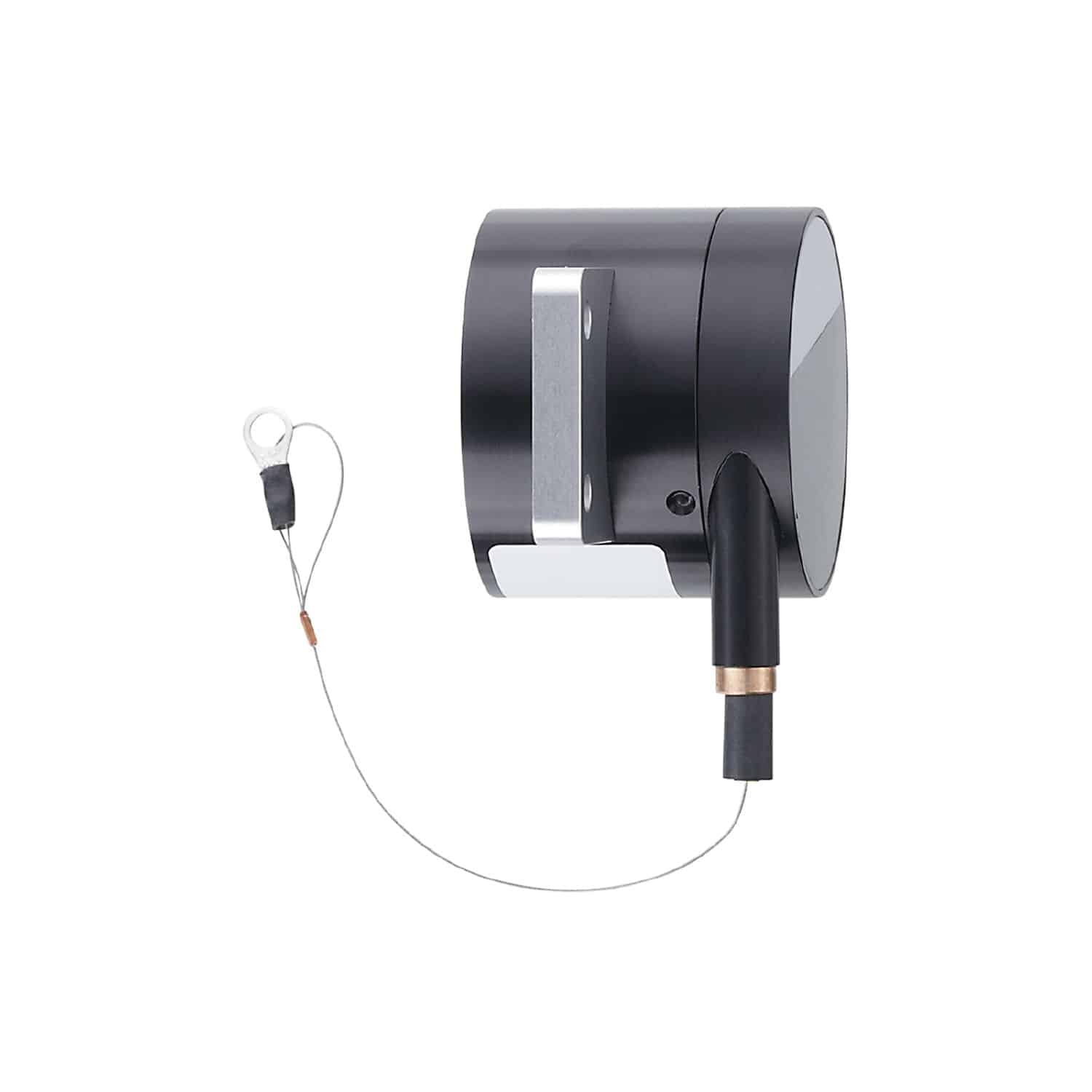

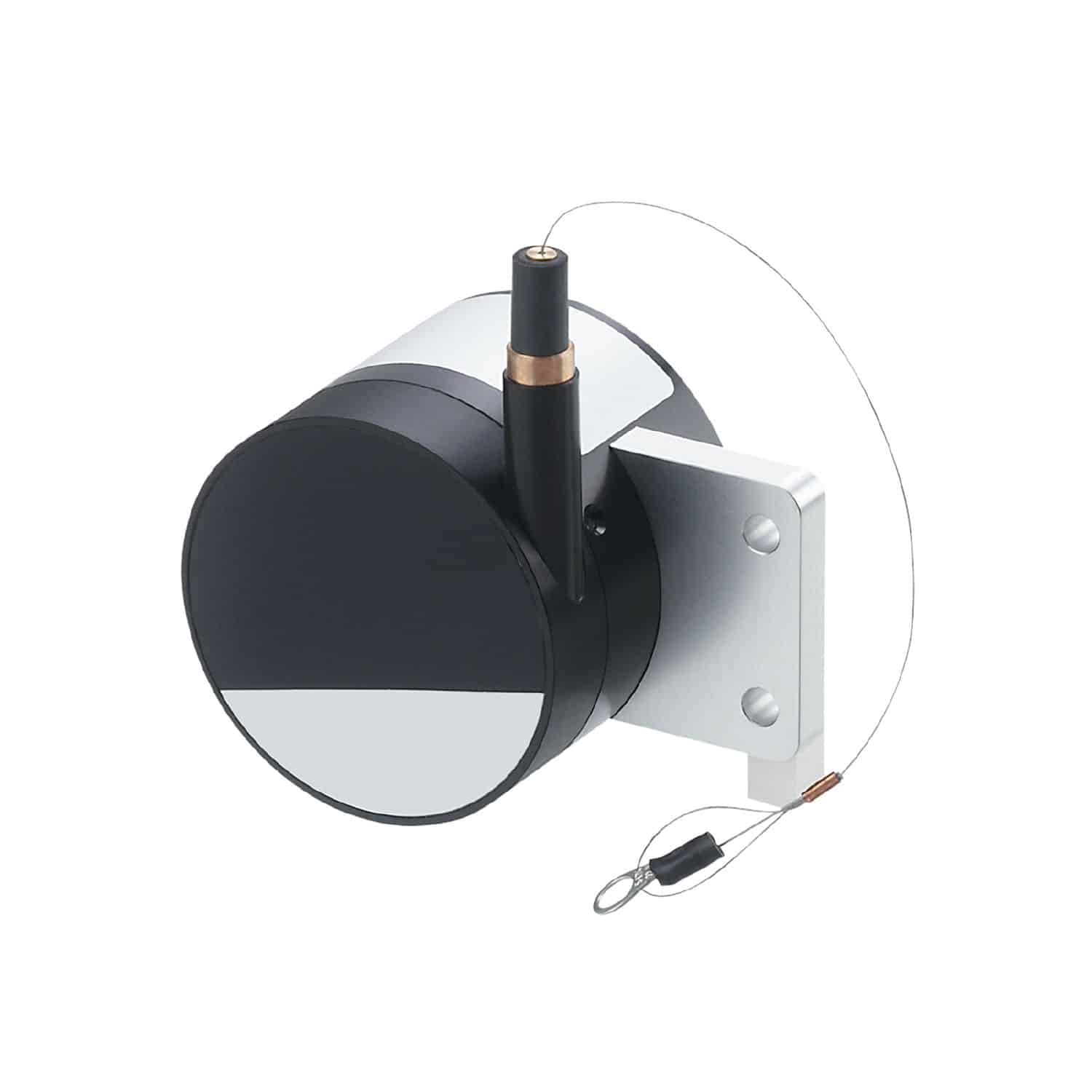

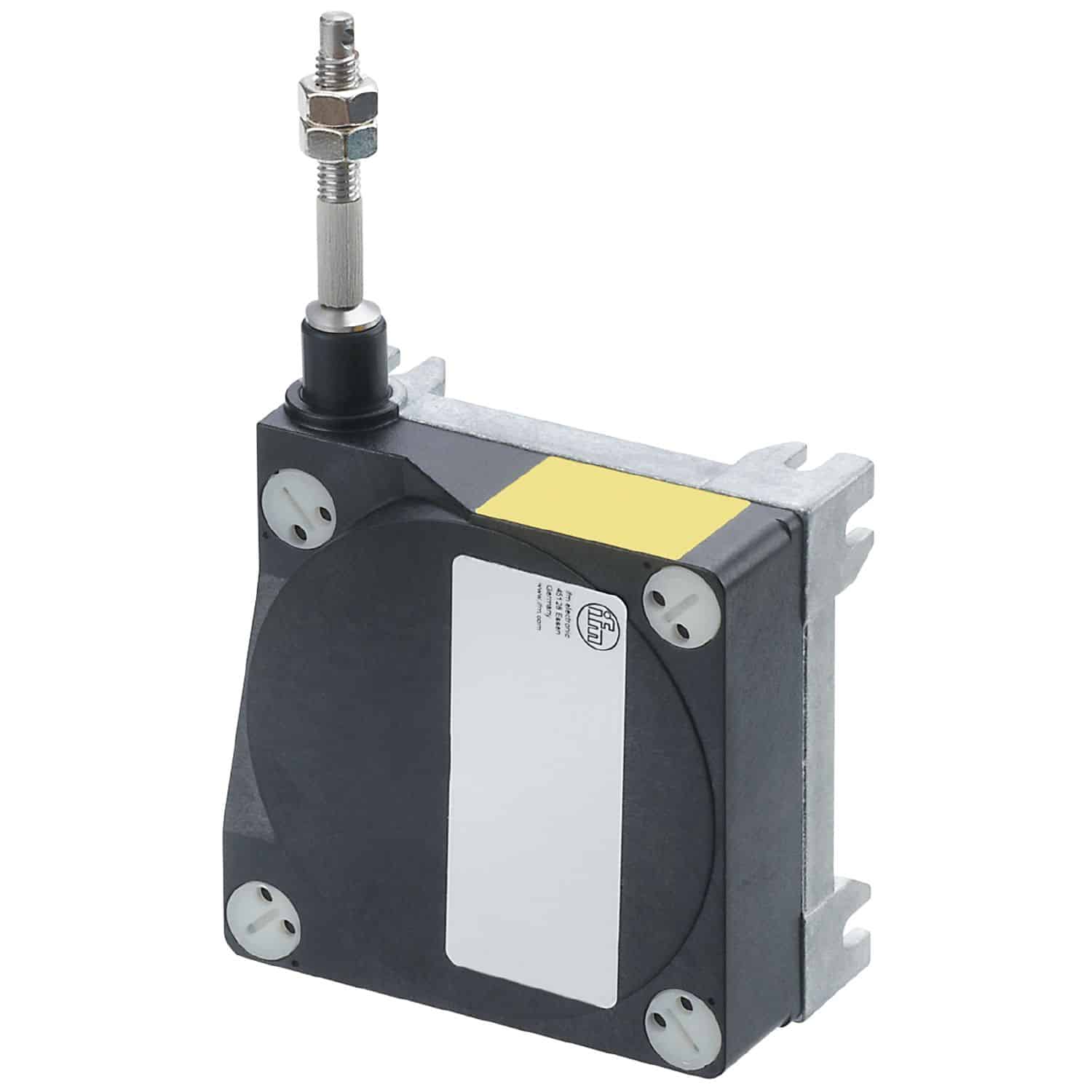

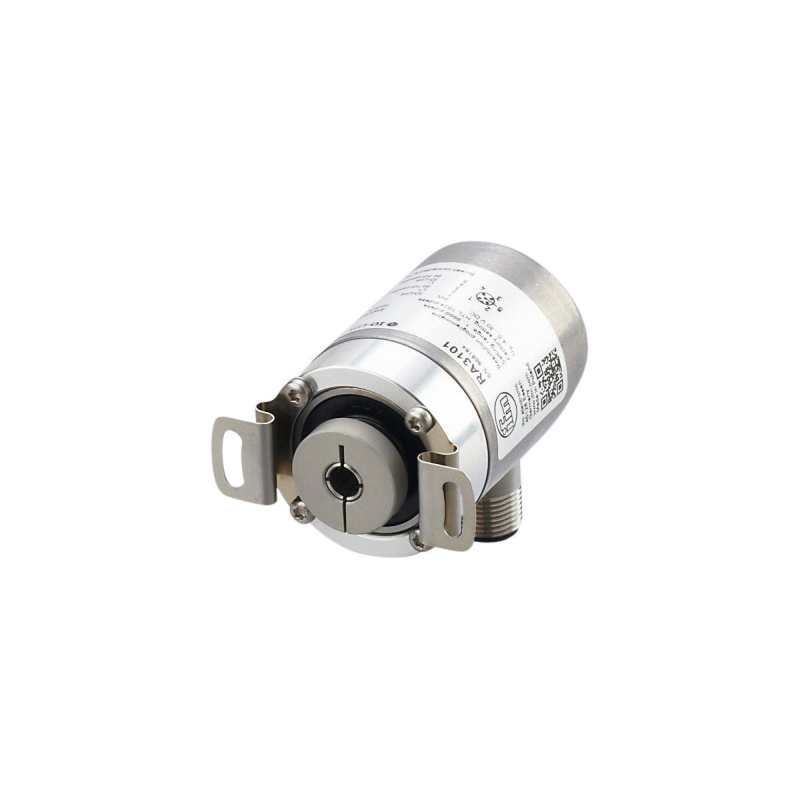

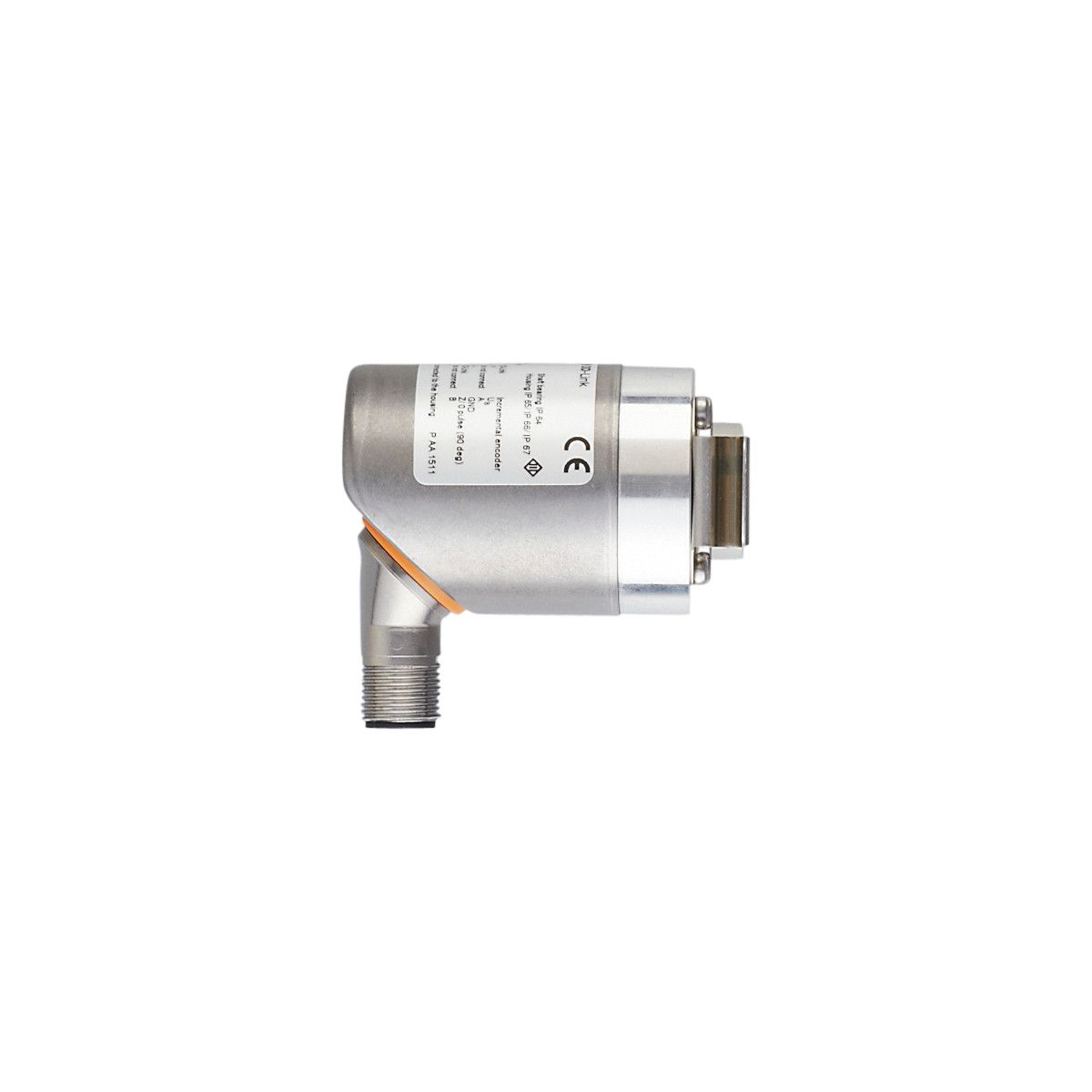

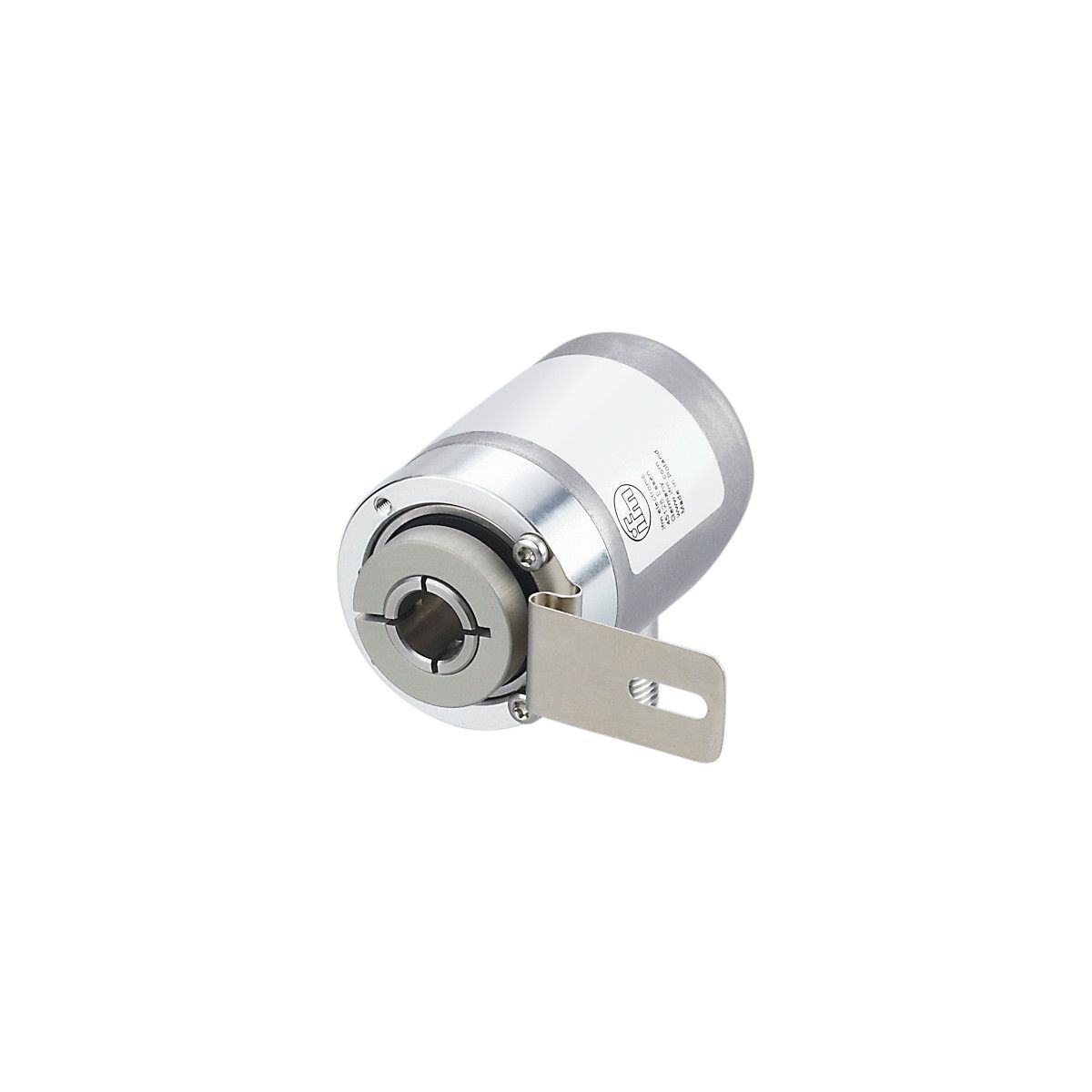

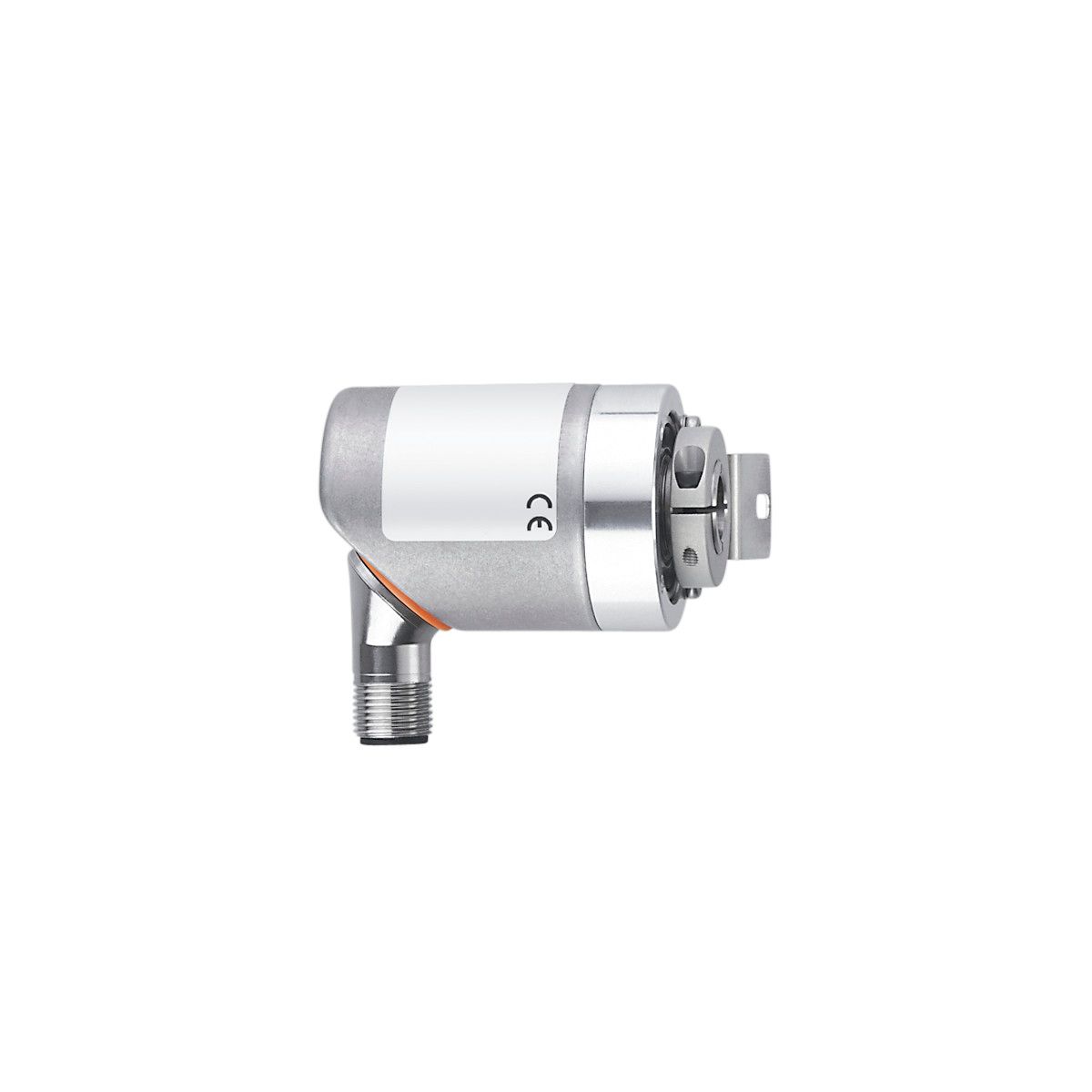

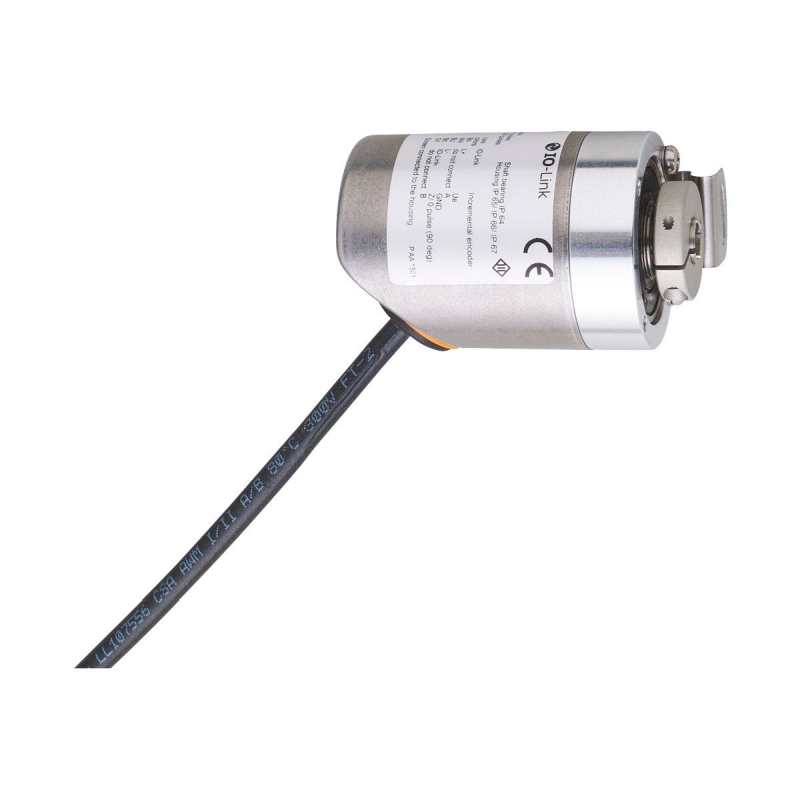

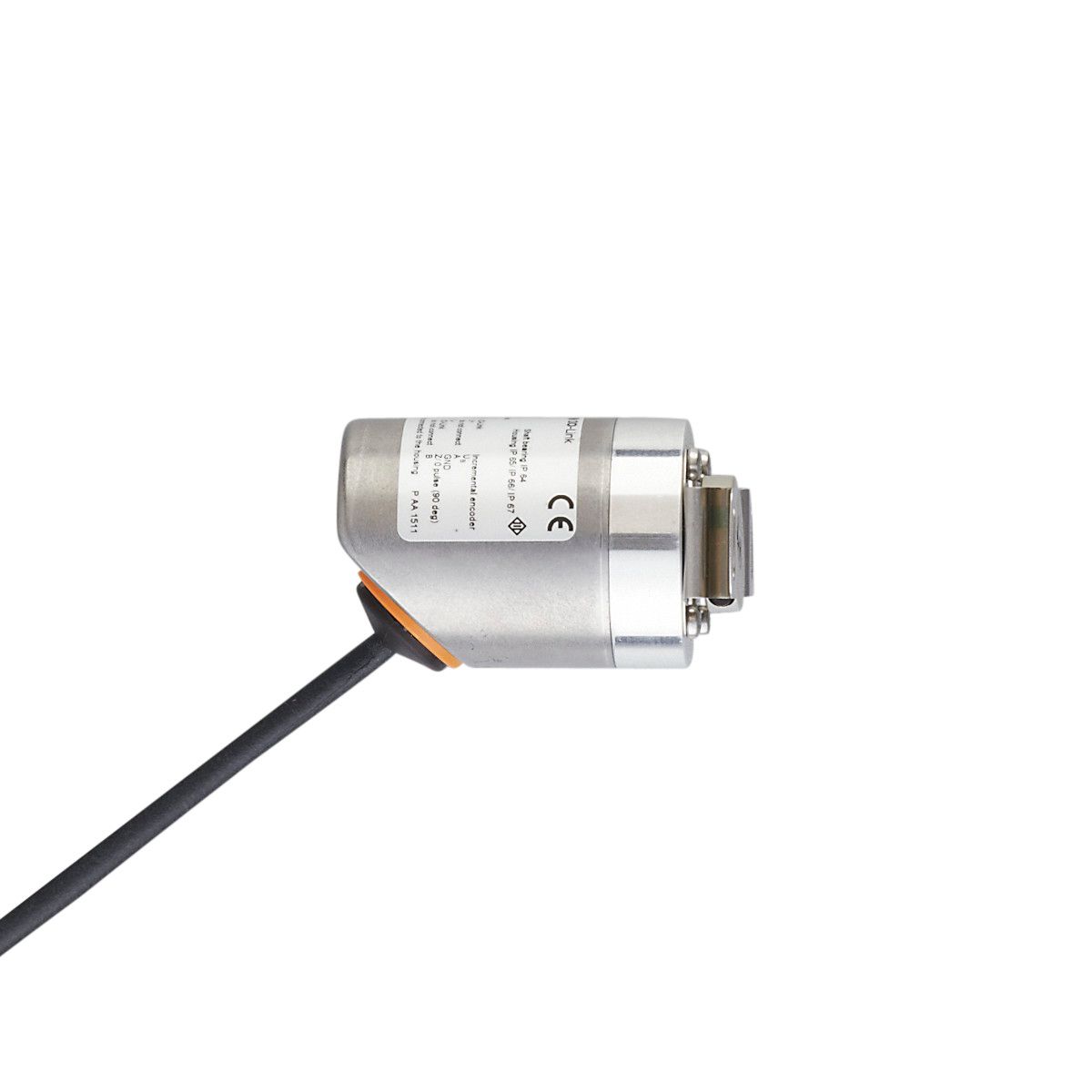

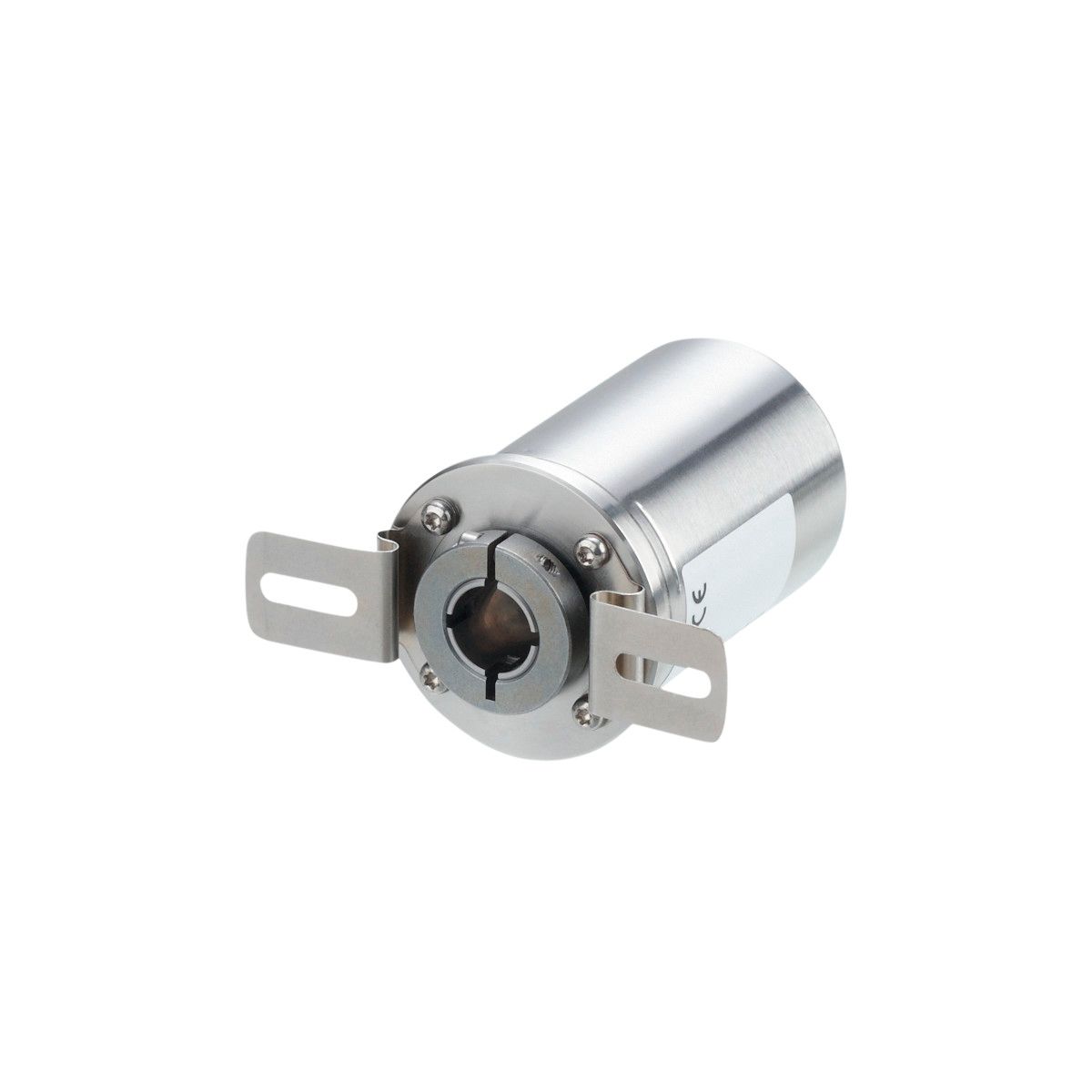

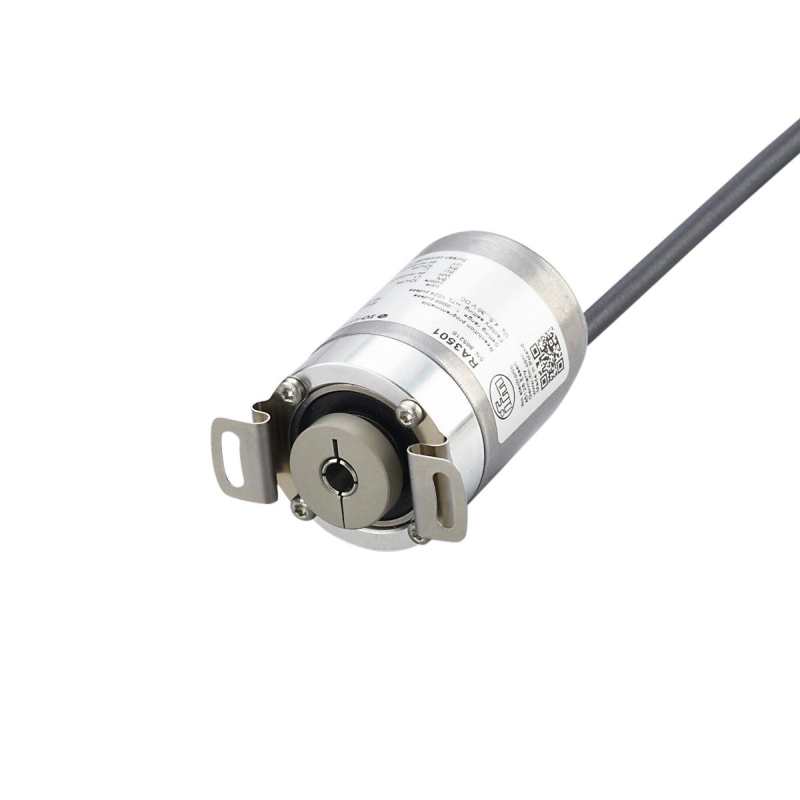

RA (полый вал) — диаметр 10/12/15 мм, монтаж непосредственно на вал без муфты
-

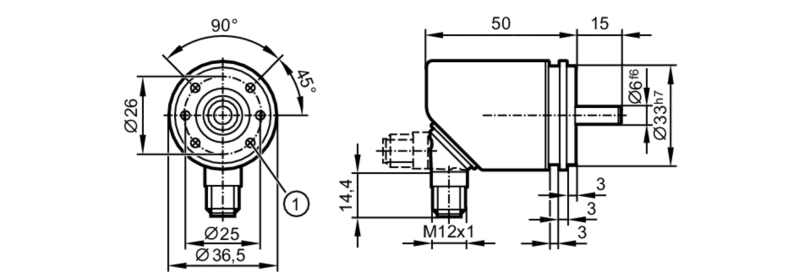

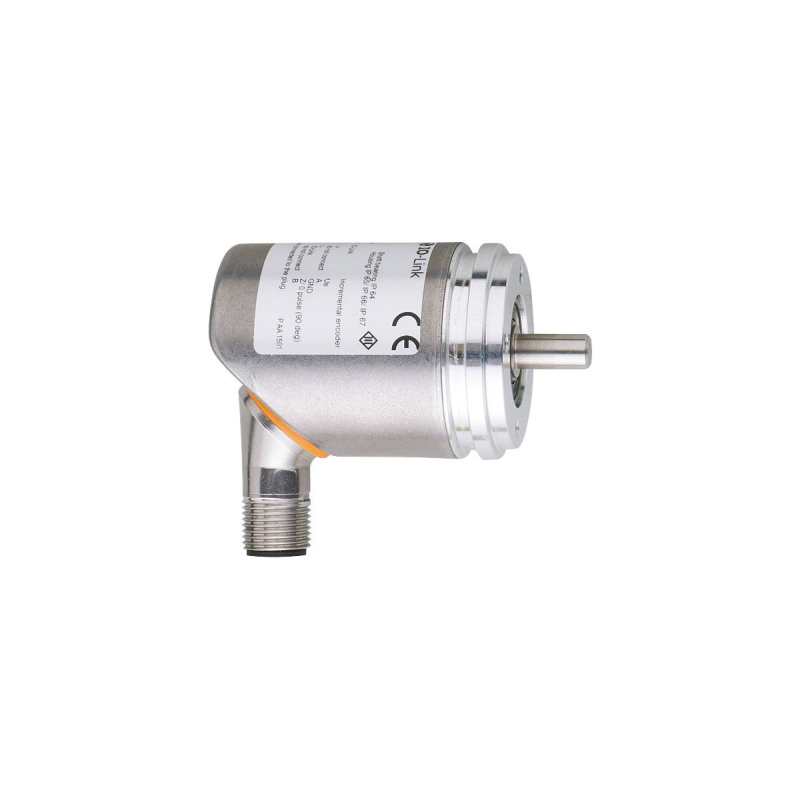

RB (сплошной вал) — диаметр 6/10 мм, компактные размеры
-
RC (с дисплеем) — встроенная индикация оборотов, скорости для визуального контроля
Применение:
Измерение скорости двигателей, подсчёт оборотов намотчиков, контроль длины материала (плёнка, кабель)
Преимущества: Простота, низкая цена, высокое разрешение
Недостатки: Не запоминают позицию после отключения питания — требуется возврат в ноль
Абсолютные однооборотные энкодеры
Каждому положению вала в пределах одного оборота соответствует уникальный код. Запоминают позицию после отключения питания.
Разрешение: 12-14 бит (4096-16384 позиций на оборот)
Угловая точность: 0,022-0,088°
Протоколы: SSI, CANopen, IO-Link
Применение:
Поворотные столы станков, задвижки (контроль открытия 0-100%), роботы (позиционирование суставов)
Преимущества: Не требуют процедуры homing, мгновенное определение позиции при включении
Недостатки: Дороже инкрементальных на 30-50%
Абсолютные многооборотные энкодеры
Запоминают количество полных оборотов + позицию внутри оборота. Общий диапазон до 33 млн уникальных позиций.
Разрешение: 24-31 бит (13 бит на оборот + 11-18 бит количество оборотов)
Протоколы: CANopen, Profinet, EtherNet/IP, IO-Link
Применение:
Лифты (определение этажа), длинные линейные перемещения (винтовые передачи), краны (контроль высоты подъёма)
Преимущества: Запоминают позицию на любом количестве оборотов, не накапливают ошибку
Конструктивные исполнения
С полым валом (Hollow shaft)
Надеваются непосредственно на вал двигателя/механизма (Ø10/12/15 мм). Крепление стяжным фланцем или пружинной муфтой. Не требуют соосности, простой монтаж.
Со сплошным валом (Solid shaft)
Вал энкодера Ø6/10/12 мм соединяется с механизмом через муфту. Компактные размеры, требуют точной юстировки.
Выносные датчики (Bearingless)
Кодовый диск на валу, датчик монтируется бесконтактно (зазор 0,5-3 мм). Для больших валов (Ø50-500 мм), высоких скоростей (до 30000 об/мин).
Основные характеристики
Разрешение:
Инкрементальные: 100-10000 имп/об
Абсолютные: 12-31 бит (4096 — 33 млн позиций)
Выходные интерфейсы:
Push-pull (HTL 10-30В) — до 100 м
Line Driver (RS-422) — до 100 м, помехоустойчивый
SSI, CANopen, Profinet, IO-Link — для абсолютных энкодеров
Максимальная скорость:
Оптические: до 12000 об/мин
Магнитные: до 20000 об/мин
Защита: IP64/IP65/IP67/IP69K
Температура: -40…+85°C (стандарт), до +100°C (высокотемпературные)
Виброустойчивость: до 50g (модели для мобильной техники)
Технология IO-Link
Современные энкодеры IFM с IO-Link обеспечивают:
-
Удалённую диагностику (загрязнение оптики, износ подшипников, температура)
-
Параметризацию без физического доступа (разрешение, направление счёта)
-
Счётчики моточасов для планового обслуживания
-
Передачу дополнительных данных (скорость, ускорение, предупреждения)
Применение в отраслях
Машиностроение: Позиционирование осей станков ЧПУ (±0,01 мм), контроль шпинделя, синхронизация приводов
Робототехника: Контроль 6 суставов промышленного робота, запоминание позиции после отключения
Упаковка: Синхронизация резки, этикетирования, подсчёт изделий на конвейере
Лифты: Определение этажа, скорости кабины без процедуры возврата в ноль
Металлургия: Контроль скорости прокатных станов (до 20 м/с), намотки рулонов
Мобильная техника: Позиционирование стрел кранов, контроль угла поворота колёс
Преимущества IFM Electronic
- ✅ Высокая точность: до 10000 имп/об (инкрементальные), до 31 бит (абсолютные)
- ✅ Надёжность: IP69K, виброустойчивость 50g, температура -40…+100°C
- ✅ IO-Link: диагностика износа, удалённая настройка, предиктивное обслуживание
- ✅ Универсальность: HTL, Line Driver, SSI, CANopen, Profinet, EtherCAT
- ✅ Срок службы: >100 млн оборотов, гарантия 24 месяца
Как выбрать энкодер
1. Тип: Инкрементальный (измерение скорости, простые задачи) или абсолютный (запоминание позиции)
2. Разрешение: Расчёт — угловое разрешение = 360°/PPR (для точности ±1° нужно минимум 360 имп/об)
3. Конструкция: Полый вал (простой монтаж) или сплошной вал (компактность)
4. Интерфейс: Push-pull (до 100 м), Line Driver (помехи), SSI/CANopen (абсолютные), IO-Link (диагностика)
5. Условия: IP65 (цех), IP67 (влага), IP69K (мойка), виброустойчивость, температурный диапазон
