| Характеристики |
| Тип света |
красный свет |
| Корпус |
Прямоугольный |

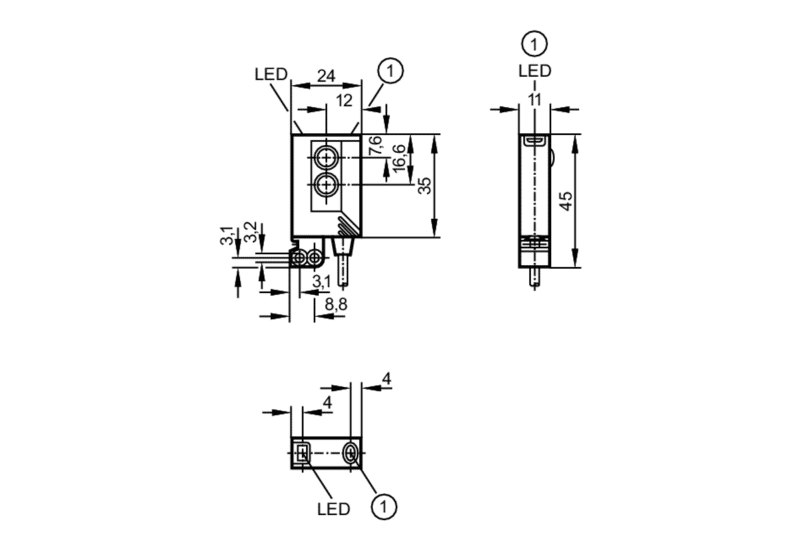

| Размеры [mm] |
35 x 24 x 11 |
| Приложение |
| Особенности |
позолоченные контакты |
| Функциональный принцип |
Датчик диффузного отражения |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 22 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
660 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на свет / затемнение, (программируемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
2000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон [mm] |
1…600, (белая бумага 200 x 200 mm 90 % отражение) |
| Настраиваемый диапазон |
да |
| Макс. диаметр светового пятна [mm] |
60 |
| Размеры светового пятна по отношению к |
при максимальном диапазоне |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
867 |
| Механические данные |
| Вес [g] |
54,4 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
35 x 24 x 11 |
| Материал |
корпус: ABS, зажимное приспособление: отливка из цинка, светодиодное окно: SEPS, Кнопка для программирования: SEPS |
| Материал линз |
|
| Насадка на линзы |
Фронтальная оптика |
| Материал накидной гайки |
нерж. сталь (1.4404 / 316L) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
| Функция |
1 x светодиод, красный |
|
| Электронная блокировка |
да |
| Принадлежности |
| Комплект поставки |
| Основной крепеж: 1, E20964 |
| болты: 2 x M3 x 16 |
| пружинная шайба: 2 |
| гайки: 2 |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 0,15 m, PUR |
| Соединение |
Разъем: 1 x M12, Литой корпус: Hytrel 8068, Блокировка: нерж. сталь (1.4404 / 316L), Контакты: позолоченый |
| диаграммы и графики |
| график эксплуатационного резерва |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — OJ5060-01 — 05.05.2010 — |
