| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
2 x норм. открытых комм. выхода |
| Диапазон срабатывания [mm] |
4 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
40 x 26 x 60 |
| Приложение |
| Применение |
Для механических интерфейсов ISO 5211 (VDI/VDE) |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
20, (36 V) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
2 x норм. открытых комм. выхода |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
1300 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
4 |
| Реальное расстояние срабатывания Sr [mm] |
4 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…3,25 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] |
3…15 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 60947-5-2 |
|
| EN 55011 |
класс B |
|
| MTTF [годы] |
1296 |
| Сертификат UL |
| Ta |
0…40 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Hazardous voltage |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
171 |
| Корпус |
Прямоугольный |
| Монтаж |
незаподлицо |
| Размеры [mm] |
40 x 26 x 60 |
| Материал |
PBT (полибутилентерефталат), PC |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
2 x светодиод, жёлтый |
|
| Принадлежности |

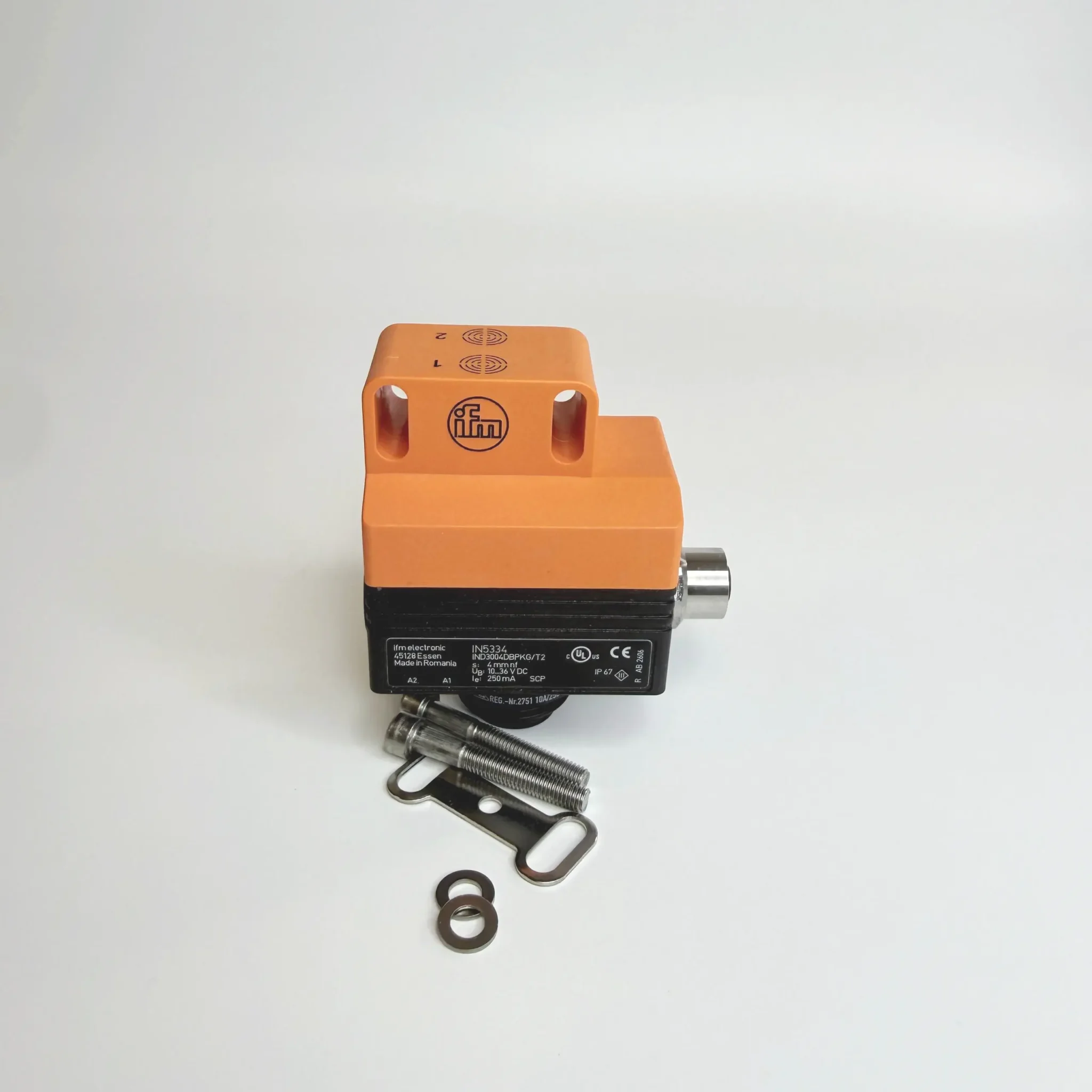

| Комплект поставки |
| Кронштейн для арматуры |
| винты головки разъема: 2 x M5 x 35 |
| Шайбы: 2 |
|
| Примечания |
| Примечания |
| Подходящие клапаны: клапаны в соответствии с интерфейсом NAMUR макс. до 20 W |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — Разъём |
|
Разъем: 1 x M12 |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x Rd24 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IN5334-00 — 10.04.2017 — |
