| Характеристики |
| Электрическое исполнение |
AS-i |

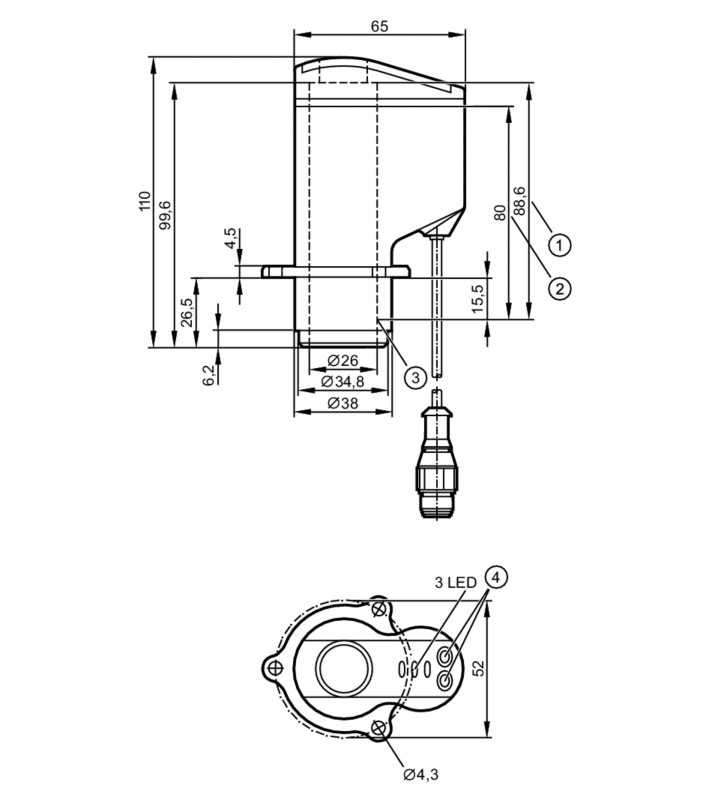

| Размеры [mm] |
65 x 52 x 110 |
| Приложение |
| Применение |
Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния, Мониторинг уплотнения стержня клапана |
| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC |
| Потребление тока [mA] |
< 50 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Макс. время задержки при включении [ms] |
2000 |
| Выходы |
| Электрическое исполнение |
AS-i |
| Диапазон контроля |
| Диапазон измерения [mm] |
0…80 |
| Max. скорость мишени (приближающегося предмета) [m/s] |
1 |
| Разрешение хода клапана [mm] |
0,2 |
| Мишень |
|
Цилиндрическая шайба |
| — |
Ø 24 mm ±0,05 mm |
| — |
минимальная высота 10 мм |
| — |
плоская поверхность |
| — |
нержавеющая сталь в соответствии с DIN17440, номер материала 316S12. |
|
| Программное обеспечение / Программирование |
| Выбор параметров |
3 точки переключения свободно устанавливаются в пределах диапазона измерения |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 65, IP 67, (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика) |
| Испытания / одобрения |
| MTTF [годы] |
281 |
| AS-i классификация |
| AS-i версия |
3.0 |
| Расширенный режим адресации |
да |
| AS-i конфигурация ввода/вывода [hex] |
0 |
| ID код AS-i [hex] |
A.F |
| AS-i сертификат в стадии подготовки |
да |
| Биты данных |
| Наименование |
close |
seat |
open |
не используется |
| состояние = 0 |
плунжер вне зоны ‘закрыто’ |
плунжер вне зоны ‘седло’ |
плунжер вне зоны ‘открыто’ |
значение по умолчанию |
| состояние = 1 |
плунжер в зоне ‘закрыто’ |
плунжер в зоне ‘седло’ |
плунжер в зоне ‘открыто’ |
— |
|
| Механические данные |
| Вес [g] |
219,5 |
| Способ монтажа |
Фланец с тремя отверстиями |
| Размеры [mm] |
65 x 52 x 110 |
| Материал |
PA (полиамид), TPE, PP, LCP |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, зелёный open |
| Состояние выхода |
1 x светодиод, жёлтый seat |
| Состояние выхода |
1 x светодиод, красный close |
| режим работы |
1 x светодиод, зелёный питание шины AS-i |
| ошибка |
1 x светодиод, красный |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Кабель: 0,15 m, PVC (поливинилхлорид), 2 x 0,14 mm² |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IX5030-00 — 30.10.2014 — |
