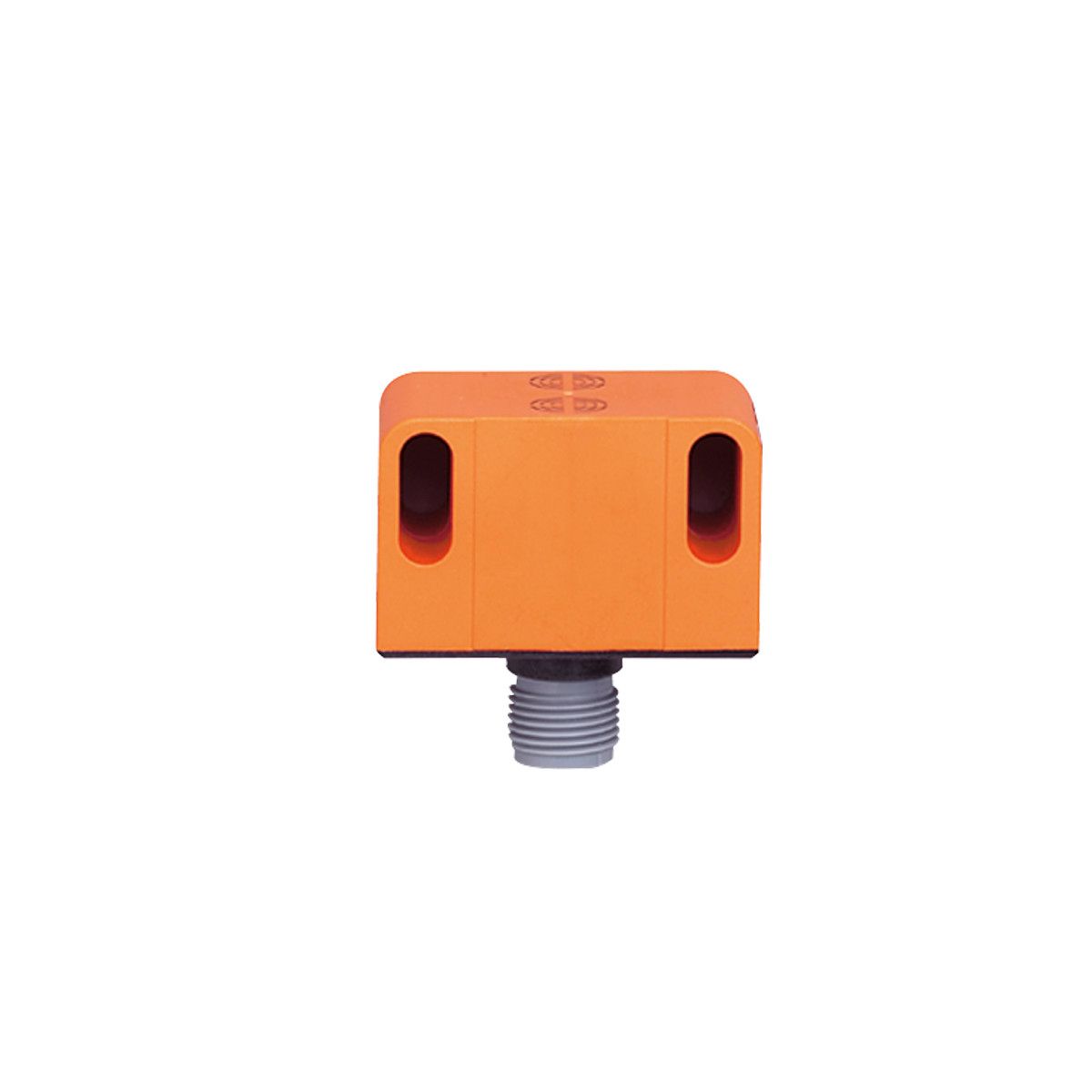

Индуктивный сдвоенный датчик NAMUR для вентильных приводов
NN5008
| Обозначение продукции | Индуктивный датчик |
|---|---|
| Тип напряжения | DC |
| Электрическое исполнение | NAMUR |
| Функция выходного сигнала | 2 x NC |
| Монтаж | незаподлицо |
| Соединение | M12 Разъем |
| Материал | корпус: PBT (полибутилентерефталат), крышка: PC |
| Дисплей | Состояние выхода: 2 x светодиод жёлтый |
| Маркировка АТЕХ | II 1D Ex ia IIIC T 100°C Da Ta: -20…80°C, II 1D Ex ia IIIC T 90°C Da Ta: -20…70°C, II 1G Ex ia IIB T5 Ga Ta: -20…80°C, II 1G Ex ia IIB T6 Ga Ta: -20…70°C, II 2G Ex ia IIC T5 Gb Ta: -20…80°C, II 2G Ex ia IIC T6 Gb Ta: -20…70°C |
| Производитель | IFM |
| Тип | NN5008 |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Индуктивный сдвоенный датчик NAMUR для вентильных приводов IFM, вы выбираете качественный и проверенный продукт. Индуктивный сдвоенный датчик NAMUR для вентильных приводов IFM NN5008 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM NN5008 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики для четвертьоборотных приводов, Обратная связь запорно-регулирующих приводов, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели NN5008 и артикул IND2004DN/US100/1D/1G/2G
Ключевые особенности
- Для контроля положения клапанов
- Для надежной обратной связи на вентильных приводах
- Для применения во взрывоопасной среде
- Для подключения к искробезопасным цепям
- Быстрый и безопасный монтаж с помощью лишь 3 винтов
Техническое описание
| Характеристики | |||
|---|---|---|---|
| Электрическое исполнение | NAMUR | ||
| Функция выходного сигнала | 2 x NC | ||
| Диапазон срабатывания [mm] | 4 | ||
| Корпус | Прямоугольный | ||

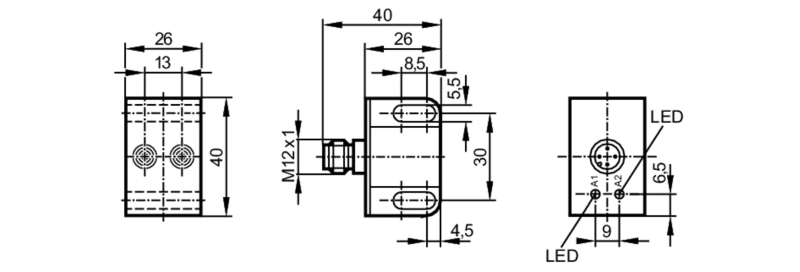

| Размеры [mm] | 40 x 26 x 26 | ||
| Электронные данные | |||
| Подключение к усилителю коммутационного сигнала | да | ||
| Коммутирующие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW | ||
| Номинальное напряжение DC [V] | 8,2, (1kΩ) | ||
| Напряжение питания DC [V] | 7,5…15 | ||
| Потребление тока [mA] | < 1, (отключено, проводящий: > 2,1) | ||
| Класс защиты | III | ||
| Выходы | |||
| Электрическое исполнение | NAMUR | ||
| Функция выходного сигнала | 2 x NC | ||
| Частота переключения DC [Hz] | 1800 | ||
| Диапазон контроля | |||
| Диапазон срабатывания [mm] | 4 | ||
| Реальное расстояние срабатывания Sr [mm] | 4 ± 10 % | ||
| Точность/ погрешность | |||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 | ||
| Гистерезис [% от Sr] | 1…15 | ||
| Смещение точки переключения [% от Sr] | -10…10 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -20…80 | ||
| Степень защиты | IP 67 | ||
| Испытания / одобрения | |||
| Разрешение | DMT 02 ATEX E028, BVS 04 ATEX E153, TIIS TC22172, IECEx BVS 06.0003 | ||
| Маркировка АТЕХ | II 1G Ex ia IIB T6 Ga Ta: -20…70°C | ||
| II 2G Ex ia IIC T6 Gb Ta: -20…70°C | |||
| II 1D Ex ia IIIC T 90°C Da Ta: -20…70°C | |||
| II 1G Ex ia IIB T5 Ga Ta: -20…80°C | |||
| II 2G Ex ia IIC T5 Gb Ta: -20…80°C | |||
| II 1D Ex ia IIIC T 100°C Da Ta: -20…80°C | |||
| ЭMC |
|
||
| Устойчивость к ударам/вибрации | 30 g (11 ms) / 10-55 Hz (1 mm) | ||
| MTTF [годы] | 1253 | ||
| Классификация безопасности | |||
| Макс. внутренняя емкость [nF] | 140, (для взрывобезопасной сети) | ||
| Макс. внутренняя индуктивность [µH] | 130, (для взрывобезопасной сети) | ||
| Механические данные | |||
| Вес [g] | 67 | ||
| Корпус | Прямоугольный | ||
| Монтаж | незаподлицо | ||
| Размеры [mm] | 40 x 26 x 26 | ||
| Материал | корпус: PBT (полибутилентерефталат), крышка: PC | ||
| Момент затяжки [Nm] | 0,6…1,5, (Накидная гайка) | ||
| Дисплеи / Элементы управления | |||
| Дисплей |
|
||
| Примечания | |||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение | |||
| Соединение | Разъем: 1 x M12 | ||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — NN5008 — 25.11.2020 — | |||
