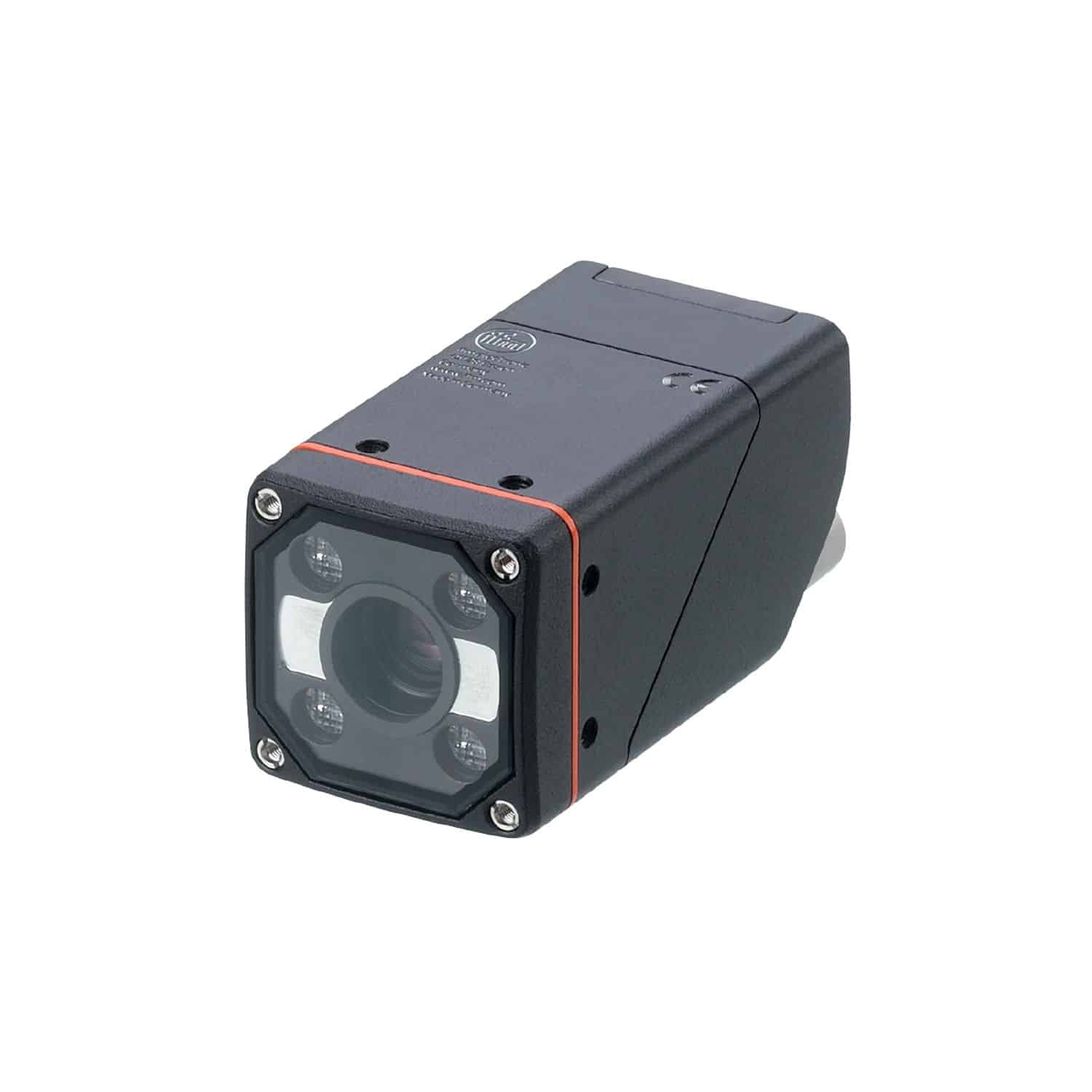

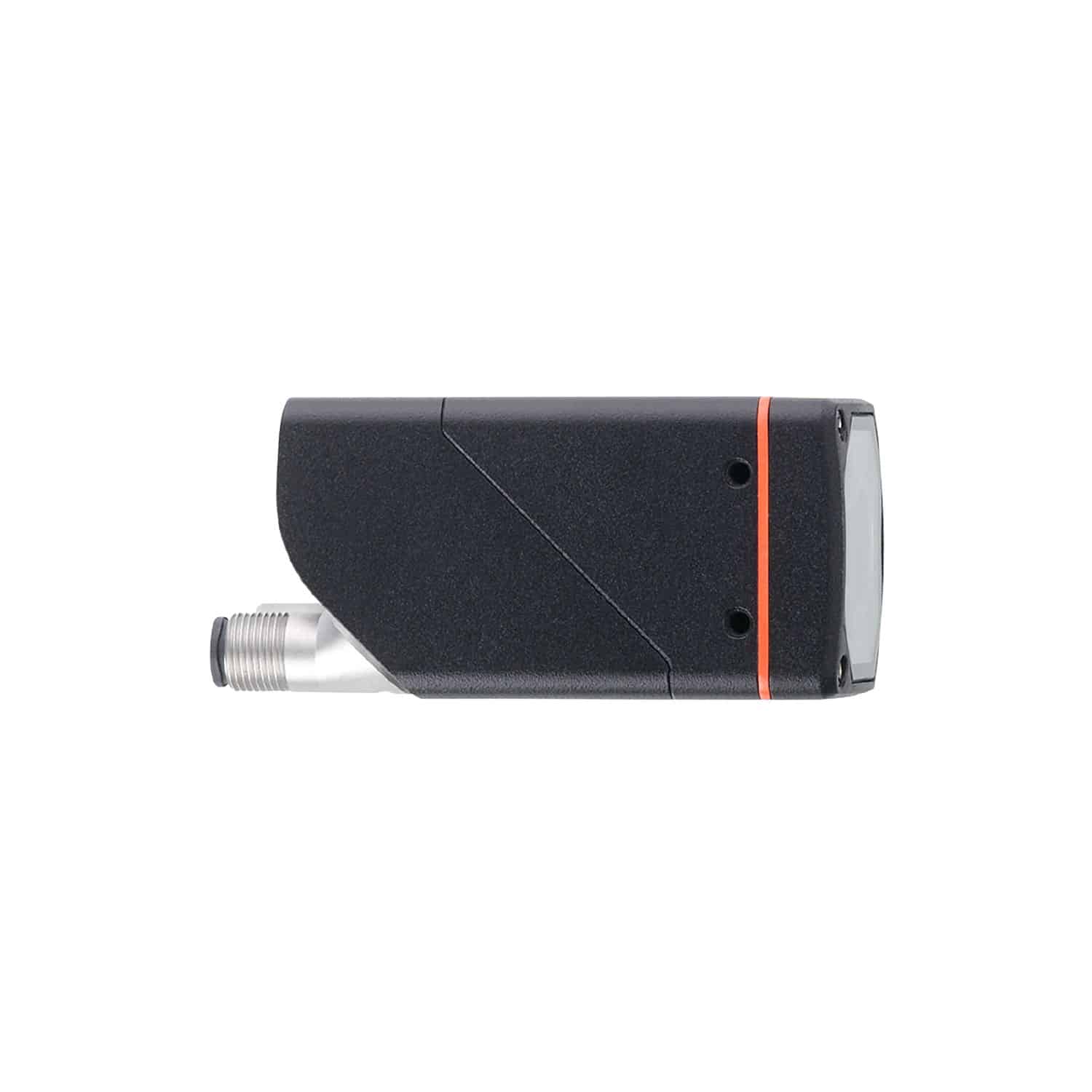

Датчик распознавания объектов
O2D544
| Длина волны | 625; 525; 453 |
|---|---|
| Материал | |
| Обозначение продукции | Устройство подсветки |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Тип | O2D544 |
| Тип напряжения | DC |
| Тип света | RGBW |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик распознавания объектов IFM, вы выбираете качественный и проверенный продукт. Датчик распознавания объектов IFM O2D544 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2D544 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Распознавание объектов.
Для заказа данной позиции достаточно указать название модели O2D544 и артикул O2DCRDKG/E1/E4/EF/GM/T/10/5A
Ключевые особенности
Общие характеристики Тип света RGBW Разрешение изображения [px] 1280 x 960 Макс. скорость считывания [Hz] 40 Особенности поляризационный фильтр Электронные
Техническое описание
| Общие характеристики | |
|---|---|
| Тип света | RGBW |
| Разрешение изображения [px] | 1280 x 960 |
| Макс. скорость считывания [Hz] | 40 |
| Особенности | поляризационный фильтр |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 300; (24V DC; с переключаемыми выходами: < 600 mA) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Датчик изображения | |
| Тип | CMOS датчик изображения чёрный/белый |
| Длина волны [nm] | 625; 525; 453 |
| Входы/выходы | |
| Количество цифровых входов | 1 |
| Количество цифровых выходов | 2 |
| Входы | Триггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; PROFINET; внутренний |
| Выходы | Электрическое исполнение PNP/NPN; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 1 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон контроля | |
| Рабочее расстояние [mm] | 200; 300; 500; 1000; 1500; 2000; 5000 |
| Размеры поля зрения [mm] | 38 x 29; 58 x 43; 96 x 72; 192 x 144; 288 x 216; 384 x 288; 960 x 720 |
| Рабочее расстояние срабатывания [mm] | > 200 |
| Разрешение изображения [px] | 1280 x 960 |
| Тип объектива | Телеобъектив |
| Доступен поляризационный фильтр | да |
| Макс. скорость считывания [Hz] | 40 |
| Программное обеспечение / Программирование | |
| Выбор параметров | через ПК с помощью ifm Vision Assistant |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet |
| Количество интерфейсов | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | TCP/IP; PROFINET |
| Заводские настройки | IP-адресс: 192.168.0.69; маска подсети: 255.255.255.0 (Class C); IP-адрес шлюза: 192.168.0.201; MAC-адресс: см. типовую бирку |
| Тип использования | параметрирование; Передача данных |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -10…50 |
| Температура хранения [°C] | -40…70 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 626,1 |
| Размеры [mm] | 45 x 45 x 86 |
| Материал | корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: gorilla glass; светодиодное окно: PC; программирующие кнопки: POM |
| Уплотнительный материал | FKM |
| Дисплеи / Элементы управления | |
| Дисплей Функция | 2 x светодиод, зелёный |
| Дисплей Функция | 2 x светодиод, жёлтый |
| Многофункциональная кнопка | 2 x светодиод, зелёный/жёлтый |
| Элементы управления | 1 Многофункциональная кнопка |
| Электрическое подключение — Ethernet | |

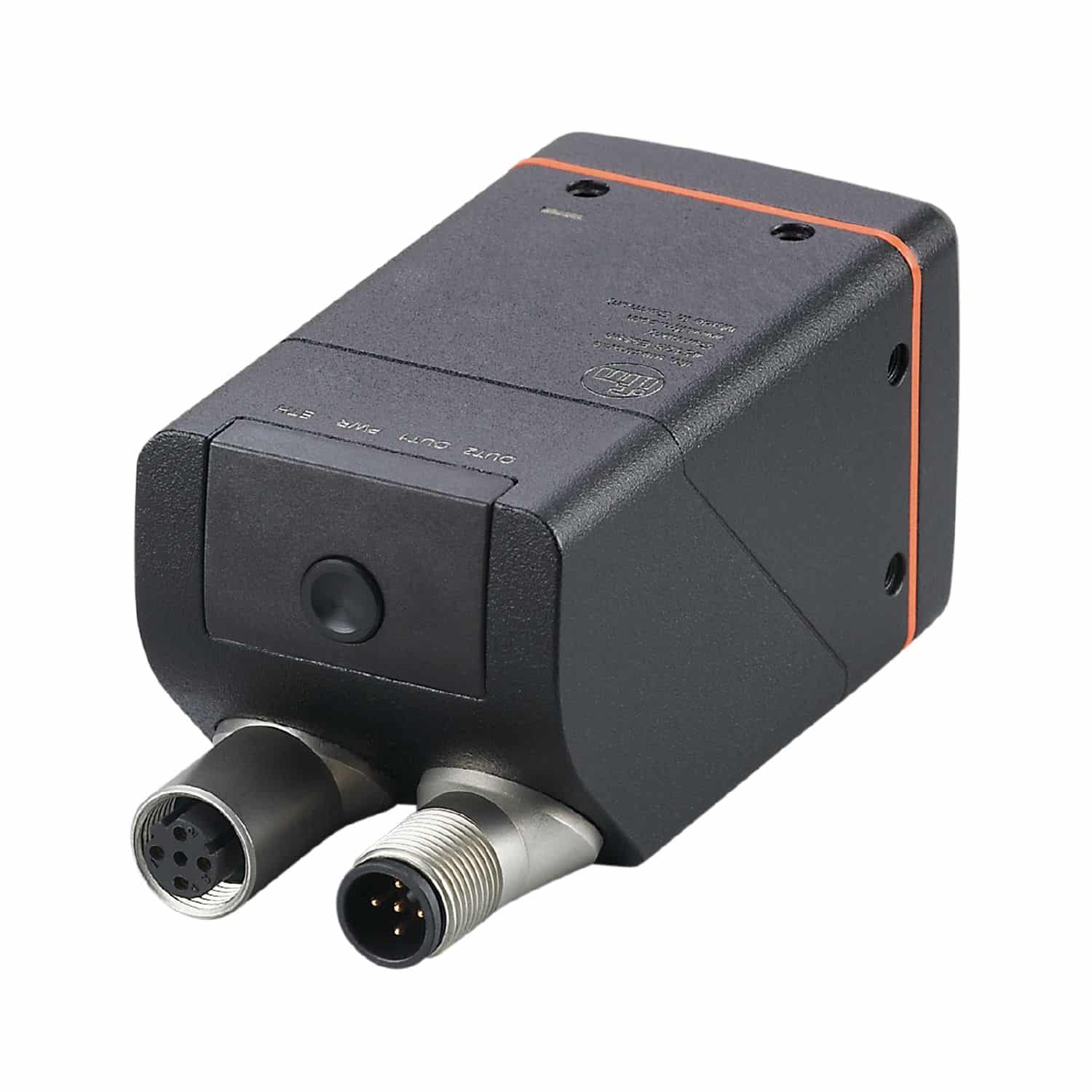

| Разъем | 1 x M12; кодировка: D; Литой корпус: нерж.сталь; Уплотнение: FKM |
| Контакты | 1 TxD+; 2 RxD+; 3 TxD-; 4 RxD- |
| Электрическое подключение — питание | |
| Разъем | 1 x M12; кодировка: A; Литой корпус: нерж.сталь |
| Контакты | 1 U+; 2 вход триггера; 3 0 V; 4 Коммутационный выход 1 конфигурируемый; 5 Коммутационный выход 2 конфигурируемый / триггерный выход с внешней подсветкой |
