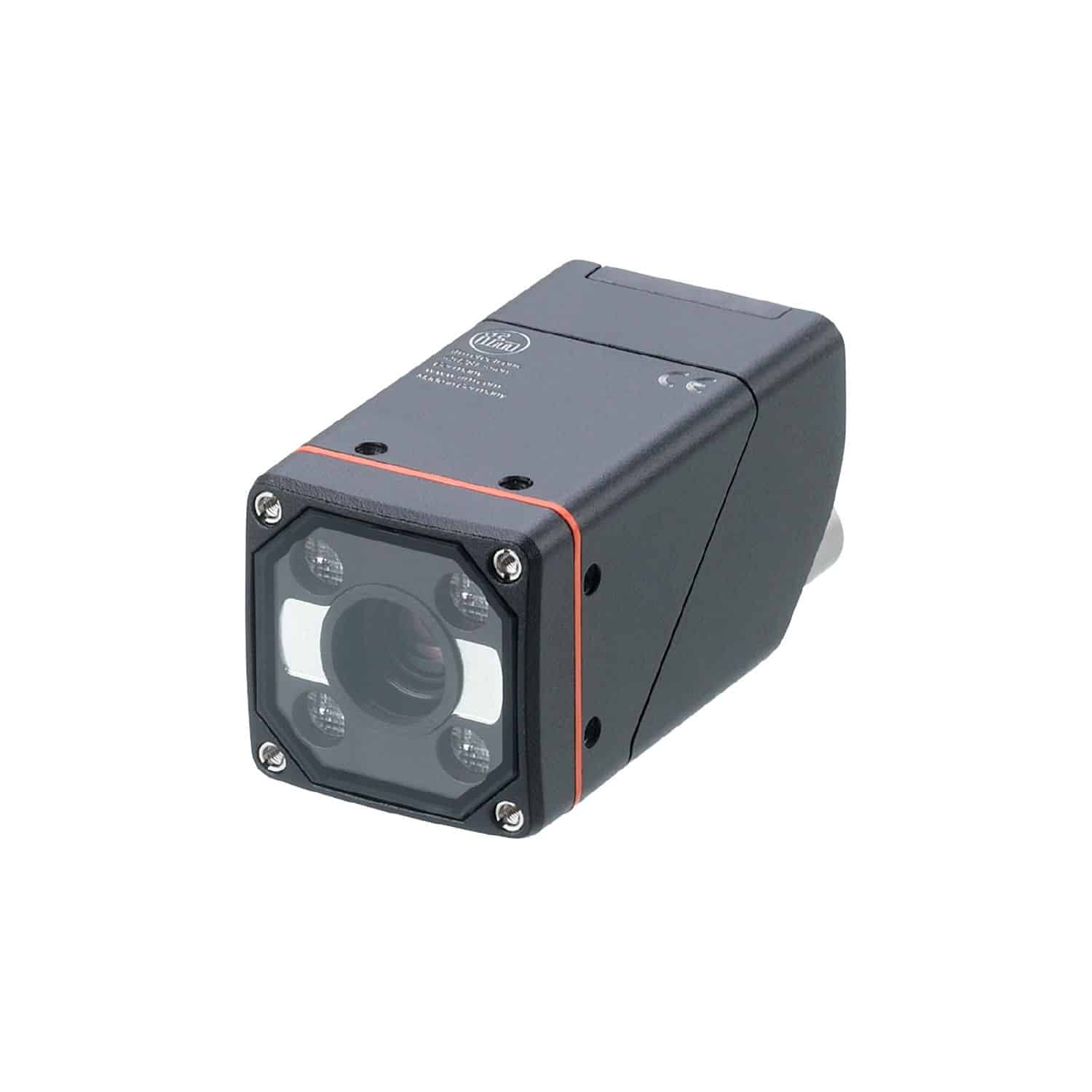

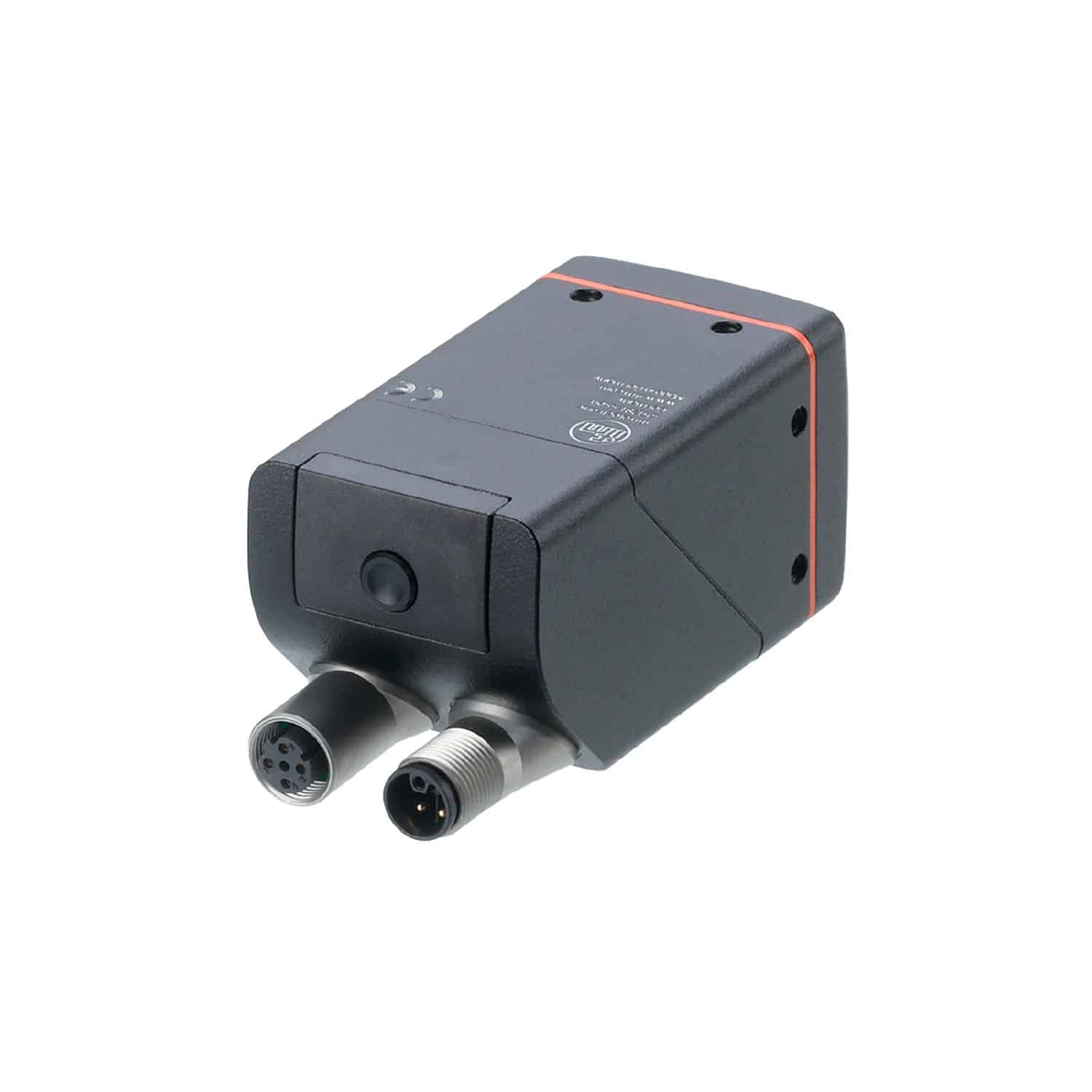

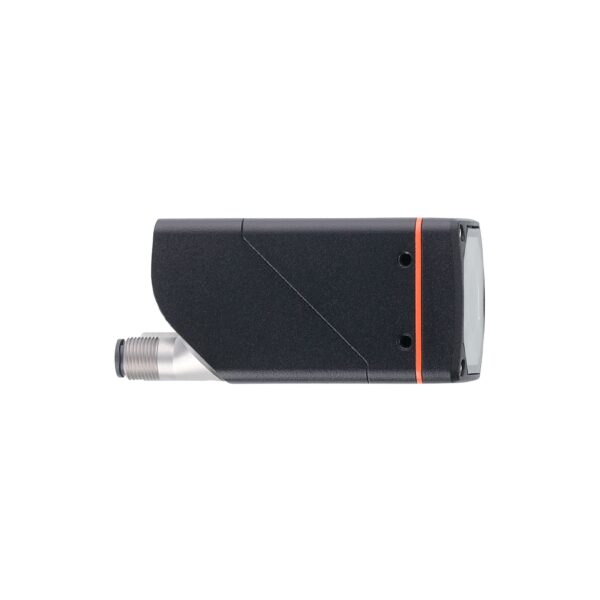

Датчик распознавания объектов
O2D530
| Длина волны | |
|---|---|
| Материал | |
| Обозначение продукции | |
| Производитель | |
| Рабочее напряжение DC | |
| Тип | |
| Тип напряжения | |
| Тип света |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик распознавания объектов IFM, вы выбираете качественный и проверенный продукт. Датчик распознавания объектов IFM O2D530 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2D530 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Распознавание объектов.
Для заказа данной позиции достаточно указать название модели O2D530 и артикул O2DIRDKG/E1/E4/EF/GM/TB/S/16
Ключевые особенности
Общие характеристики Тип света Инфракрасный свет Разрешение изображения [px] 1280 x 960 Макс. скорость считывания [Hz] 40 Электронные данные Рабочее
Техническое описание
| Общие характеристики | |
|---|---|
| Тип света | Инфракрасный свет |
| Разрешение изображения [px] | 1280 x 960 |
| Макс. скорость считывания [Hz] | 40 |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 300; (24V DC; с переключаемыми выходами: < 400 mA) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Тип света | Инфракрасный свет |
| Длина волны [nm] | 850 |
| Датчик изображения | |
| Тип | CMOS датчик изображения чёрный/белый |
| Входы/выходы | |
| Количество цифровых входов | 1 |
| Количество цифровых выходов | 1 |
| Входы | Триггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; PROFINET; внутренний |
| Выходы | Электрическое исполнение PNP/NPN; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 1 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон контроля | |
| Рабочее расстояние [mm] | > 85 |
| Размеры поля зрения [mm] | 85 — 28 x 21 300 — 92 x 69 500 — 152 x 114 1000 — 302 x 227 1500 — 453 x 340 2000 — 603 x 452 2500 — 753 x 564 |
| Разрешение изображения [px] | 1280 x 960 |
| Тип объектива | стандартный |
| Макс. скорость считывания [Hz] | 40 |
| Программное обеспечение / Программирование | |
| Выбор параметров | через ПК с помощью ifm Vision Assistant |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet |
| Количество интерфейсов | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | TCP/IP; PROFINET |
| Сетевые настройки | |
| Заводские настройки IP-адрес | 192.168.0.69 |
| Маска подсети | 255.255.255.0 (Class C) |
| IP-адрес шлюза | 192.168.0.201 |
| MAC-адрес | см. типовую бирку |
| Тип использования | параметрирование; Передача данных |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -10…50 |
| Температура хранения [°C] | -40…70 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 619,6 |
| Способ монтажа | резьбовая оправа; (расточное отверстие M4 x 7mm) |

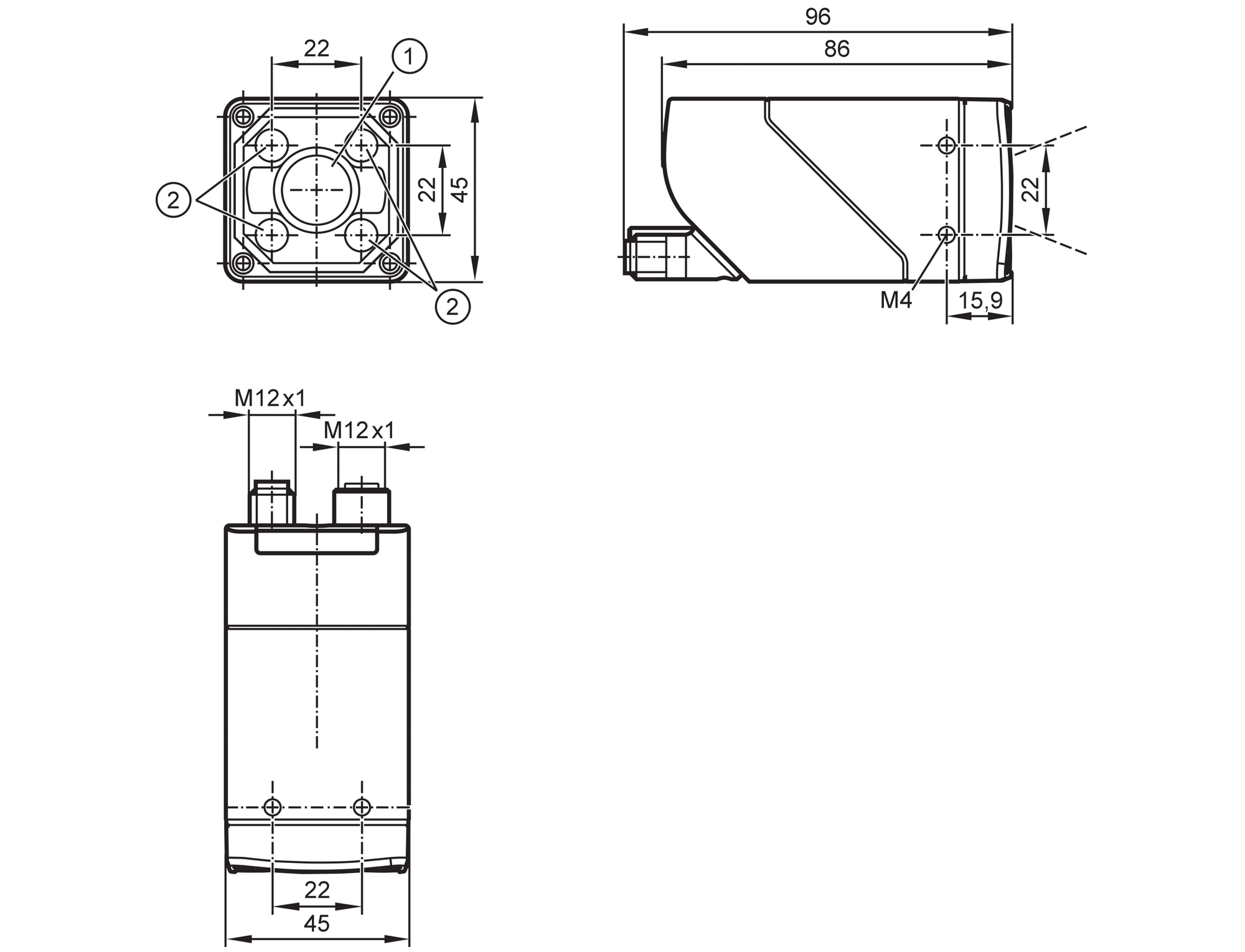

| Размеры [mm] | 45 x 45 x 86 |
| Материал | корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: gorilla glass; светодиодное окно: PC; программирующие кнопки: POM |
| Уплотнительный материал | FKM |
| Момент затяжки [Nm] | 2,1 |
| Дисплеи / Элементы управления | |
| Дисплей Функция | 2 x светодиод, зелёный |
| Дисплей Функция | 2 x светодиод, жёлтый |
| Многофункциональная кнопка | 2 x светодиод, зелёный/жёлтый |
| Элементы управления | 1 Многофункциональная кнопка |
| Электрическое подключение — Ethernet | |
| Разъем | 1 x M12; кодировка: D; Литой корпус: нерж.сталь; Уплотнение: FKM |
| 1 | TxD+ |
| 2 | RxD+ |
| 3 | TxD- |
| 4 | RxD- |
| Экран | подключен |
| Электрическое подключение — питание | |
| Разъем | 1 x M12; кодировка: L; Литой корпус: нерж.сталь |
| 1 | 24 V DC |
| 2 | не используется / вход триггера |
| 3 | GND |
| 4 | не используется / Ready / OUT1 |
| 5 | не используется |
