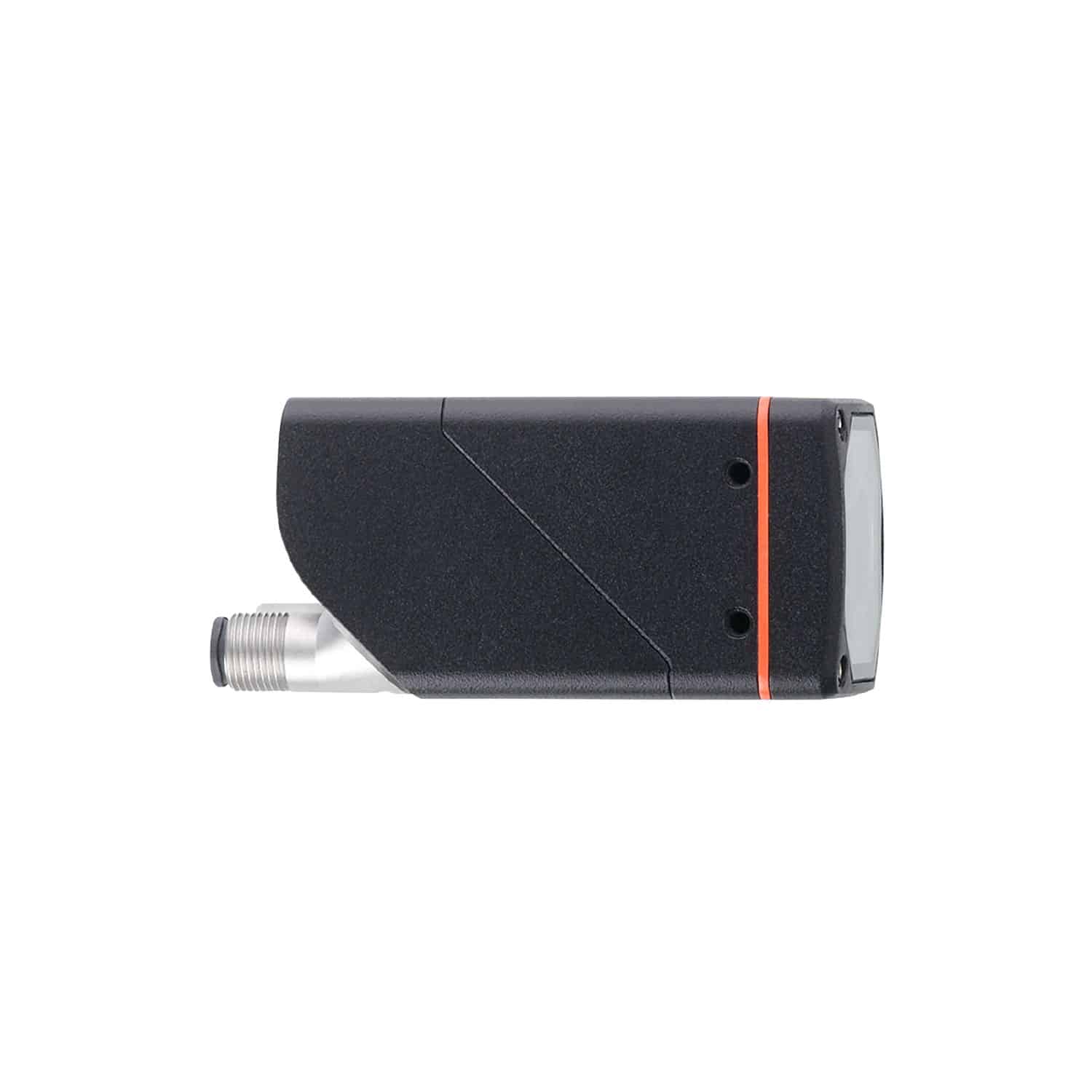

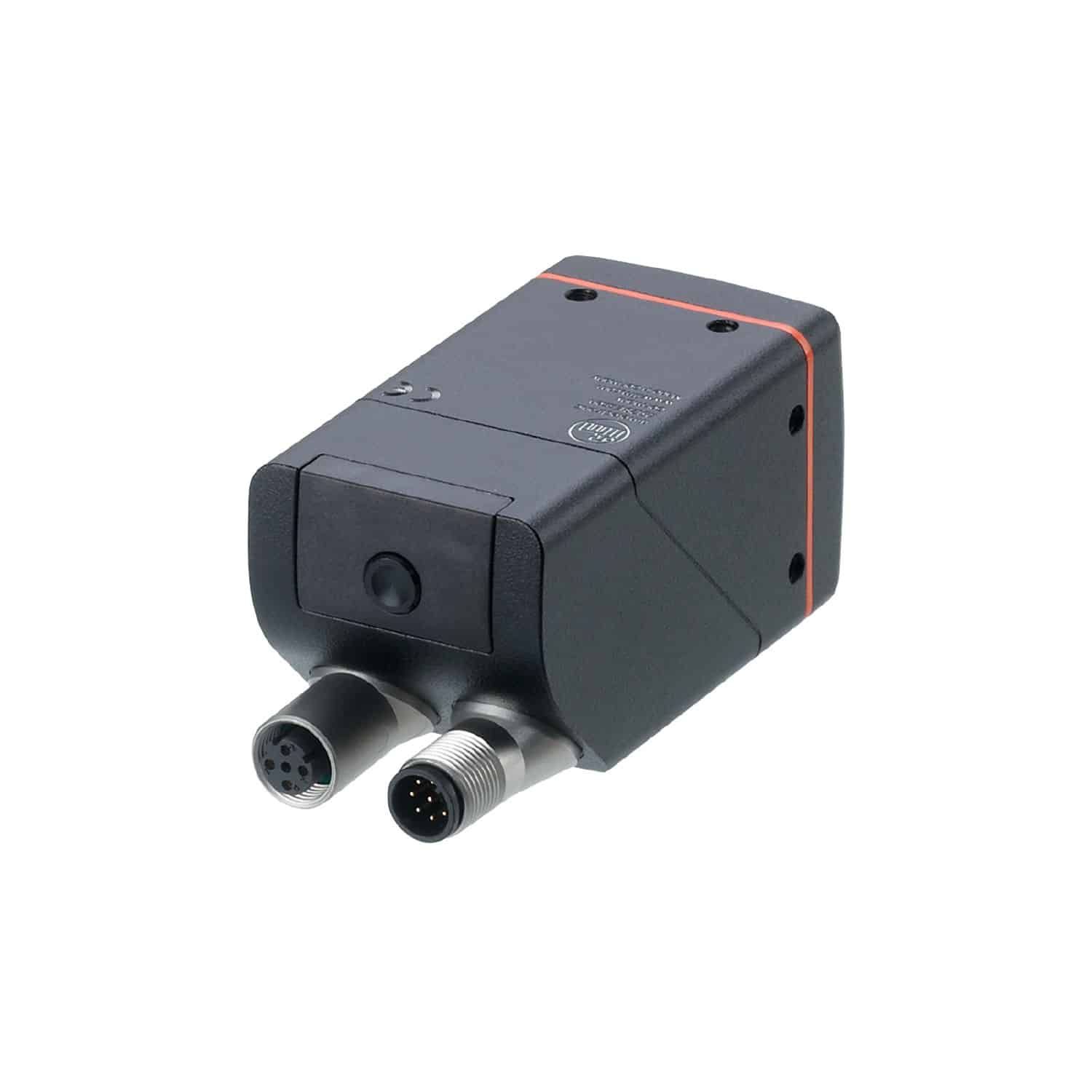

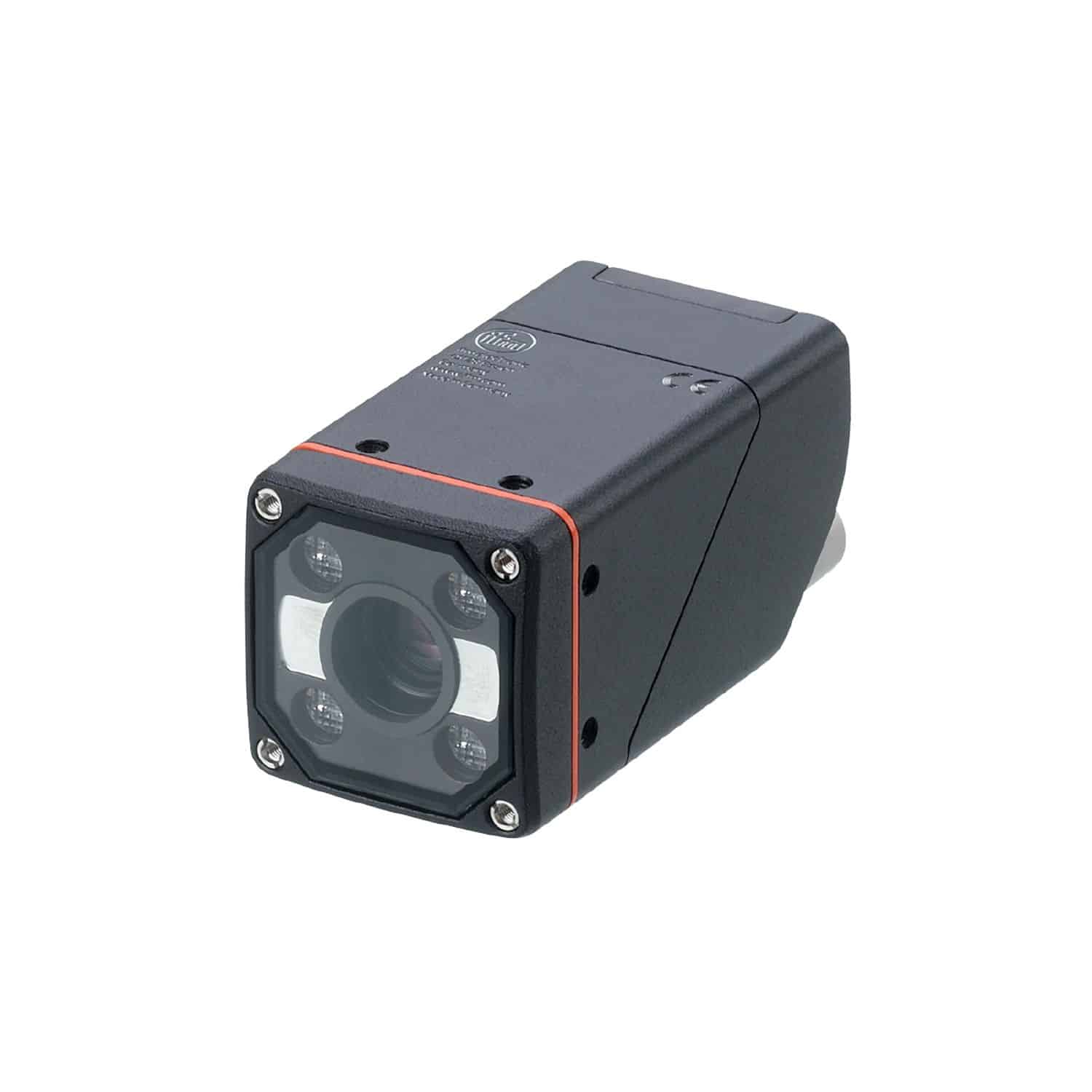

Датчик распознавания объектов
O2D524
| Длина волны | 850 |
|---|---|
| Материал | |
| Обозначение продукции | Устройство подсветки |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Тип | O2D524 |
| Тип напряжения | DC |
| Тип света | Инфракрасный свет |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик распознавания объектов IFM, вы выбираете качественный и проверенный продукт. Датчик распознавания объектов IFM O2D524 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2D524 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Распознавание объектов.
Для заказа данной позиции достаточно указать название модели O2D524 и артикул O2DIRDKG/E1/E2/EF/GM/TB/T/10
Ключевые особенности
Общие характеристики Тип света Инфракрасный свет Разрешение изображения [px] 1280 x 960 Макс. скорость считывания [Hz] 40 Длина волны [nm]
Техническое описание
| Общие характеристики | |
|---|---|
| Тип света | Инфракрасный свет |
| Разрешение изображения [px] | 1280 x 960 |
| Макс. скорость считывания [Hz] | 40 |
| Длина волны [nm] | 850 |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 400; (24V DC; с переключаемыми выходами: < 900 mA) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Датчик изображения | CMOS датчик изображения чёрный/белый |
| Входы/выходы | |
| Количество цифровых входов | 3 |
| Количество цифровых выходов | 5 |
| Входы | Триггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; EtherNet/IP; внутренний |
| Входная цепь цифровых входов | 24 V PNP/NPN; (Тип 3 (IEC 61131-2)) |
| Выходы | Электрическое исполнение PNP/NPN; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 1 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон контроля | |
| Размеры поля зрения [mm] | |
| Рабочее расстояние [mm] | Поле зрения |
| 200 | 38 x 29 |
| 300 | 58 x 43 |
| 500 | 96 x 72 |
| 1000 | 192 x 144 |
| 1500 | 288 x 216 |
| 2000 | 384 x 288 |
| 5000 | 960 x 720 |
| Рабочее расстояние срабатывания [mm] | > 200 |
| Объектив | |
| Разрешение изображения [px] | 1280 x 960 |
| Тип объектива | Телеобъектив |
| Макс. скорость считывания [Hz] | 40 |
| Программное обеспечение / Программирование | |
| Выбор параметров | через ПК с помощью ifm Vision Assistant |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet |
| Количество интерфейсов | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | TCP/IP; EtherNet/IP |
| Заводские настройки IP-адрес | 192.168.0.69 |
| Маска подсети | 255.255.255.0 (Class C) |
| IP-адрес шлюза | 192.168.0.201 |
| MAC-адрес | см. типовую бирку |
| Тип использования | параметрирование; Передача данных |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -10…50 |
| Температура хранения [°C] | -40…70 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 622,4 |
| Способ монтажа | резьбовая оправа; (расточное отверстие M4 x 7mm) |
| Размеры [mm] | 45 x 45 x 86 |
| Материал | корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: gorilla glass; светодиодное окно: PC; программирующие кнопки: POM |
| Уплотнительный материал | FKM |
| Момент затяжки [Nm] | 2,1 |
| Дисплеи / Элементы управления | |
| Дисплей Функция | 2 x светодиод, зелёный |
| Дисплей Функция | 2 x светодиод, жёлтый |
| Многофункциональная кнопка | 2 x светодиод, зелёный/жёлтый |
| Элементы управления | 1 Многофункциональная кнопка |
