| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
1,7, (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.) |
| Размеры [mm] |
Ø 15 / L = 60 |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 40 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
1 |
| Макс. ток утечки [mA] |
0,1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
50 |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
50 |
| Частота переключения DC [Hz] |
1…15000 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
1,7, (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.) |
| Реальное расстояние срабатывания Sr [mm] |
1,7 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
1,38 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-32…85 |
| Степень защиты |
IP 65, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 |
4 kV CD / 8 kV AD |
| EN 61000-4-3 |
10 V/m |
| EN 61000-4-4 |
2 kV |
| EN 61000-4-6 |
10 V/m |
| EN 61000-4-8 |
30 A/m |
| EN 55011 |
0 класс B |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Быстрые изменения температуры |
| EN 60068-2-14 Na |
TA = -10 °C, TB = 70°C, t1 = 60 мин, t2 = < 10 с, 20 циклов |
|
| Тестирование солевым туманом |
| EN 60068-2-52 Kb |
Степень воздействия 5 (4 испытательных цикла) |
|
| MTTF [годы] |
3659 |
| Механические данные |
| Вес [g] |
49,8 |

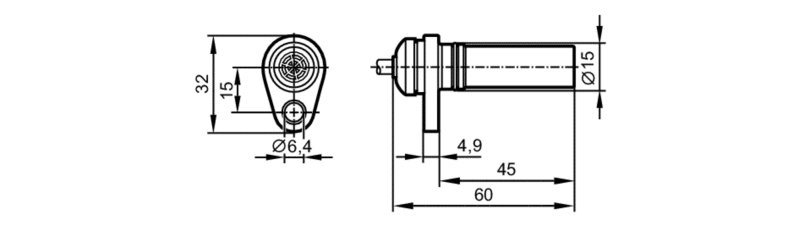

| Размеры [mm] |
Ø 15 / L = 60 |
| Материал |
латунь, PA (полиамид), O-кольцо: FKM |
| Момент затяжки [Nm] |
7 |
| Модуль зубчатого колеса [mm] |
1,25 |
| Монтажная длина [mm] |
45 |
| Примечания |
| Упаковочная величина |
1 шт. |

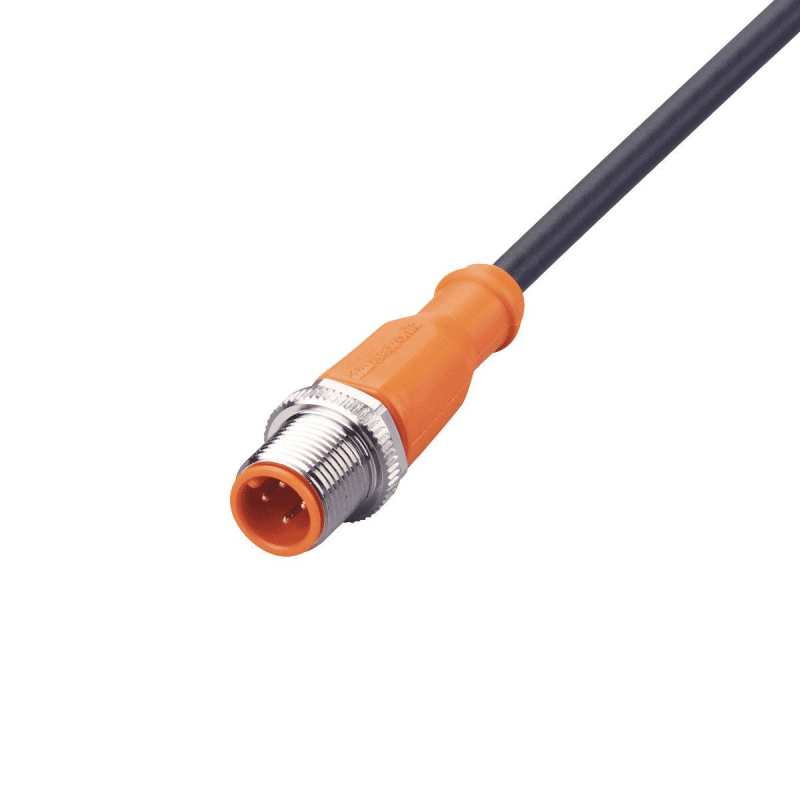

| электрическое подключение — разъем |
| Соединение |
Кабель: 0,5 m, PUR (полиуретан) |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |
| коммутационные сигналы |
| |
фазовый сдвиг 90° +/- 20° |
| |
соотношение импульс/пауза 50 % +/- 10 % |
| |
Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы. |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MX5050-01 — 13.02.2014 — |
