| Характеристики |
| Функция выходного сигнала |
2_x_Oeffner_1_x_Schliesser |

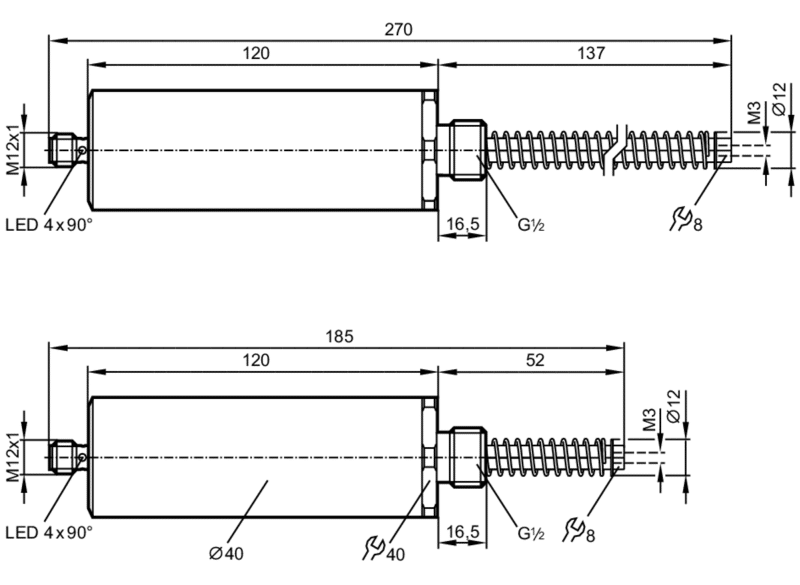

| Размеры [mm] |
Ø 40 |
| Приложение |
| Особенности |
позолоченные контакты |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC, (‘supply class 2’ согласно cULus) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Функция выходного сигнала |
2_x_Oeffner_1_x_Schliesser |
| Макс. падение напряжения коммутационного выхода DC [V] |
5,4 |
| Минимальная нагрузка по току [mA] |
2 |
| Макс. ток утечки [mA] |
0,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
0,5 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон измерения [mm] |
52…137 |
| Точность/ погрешность |
| Гистерезис [mm] |
0,5 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…70 |
| Степень защиты |
IP 20, IP 67, (сторона плунжера: IP 20, сторона разъема: IP 67) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 излучение |
класс B |
| IEC 60255-5 |
4 kV линейное, Ri: 500 Ом |
|
| MTTF [годы] |
277 |
| Сертификат UL |
| Регистрационный номер UL |
C002 |
|
| Механические данные |
| Вес [g] |
691 |
| Размеры [mm] |
Ø 40 |
| Материал |
латунь покрыт белой бронзой, плунжер: нерж.сталь |
| Момент затяжки [Nm] |
< 20 |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x 90° светодиод, жёлтый OUT 1 |
| Состояние выхода |
4 x 90° светодиод, красный OUT 3 |
|
| Примечания |
| Примечания |
| Заводская настройка прибора: все выходы / светодиоды вкл./выкл. / мигают |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Литой корпус: PA (полиамид), Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — M95009-00 — 15.08.2016 — |
