Емкостной датчик
KD501A
| Обозначение продукции | |
|---|---|
| Рабочее напряжение DC | |
| Тип напряжения | |
| Электрическое исполнение | |
| Функция выходного сигнала | , |
| Монтаж | |
| Соединение | , , , |
| Материал | , |
| Дисплей | |
| Маркировка АТЕХ | |
| Производитель | |
| Тип |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Емкостной датчик IFM, вы выбираете качественный и проверенный продукт. Емкостной датчик IFM KD501A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM KD501A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Емкостные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели KD501A и артикул KDE3060-FPKG/NI/3D
Ключевые особенности
- Простая настройка диапазона срабатывания с помощью потенциометра
- Для применения во взрывоопасной среде
- Прочный корпус для использования в тяжелых условиях эксплуатации
- Программируемая функция выходного сигнала нормально открытый/ нормально закрытый
- Большое расстояние срабатывания до 60 мм
Техническое описание
Описание
| Характеристики | |||
|---|---|---|---|
| Электрическое исполнение | PNP | ||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Диапазон срабатывания [mm] | 60 | ||
| Корпус | Прямоугольный | ||

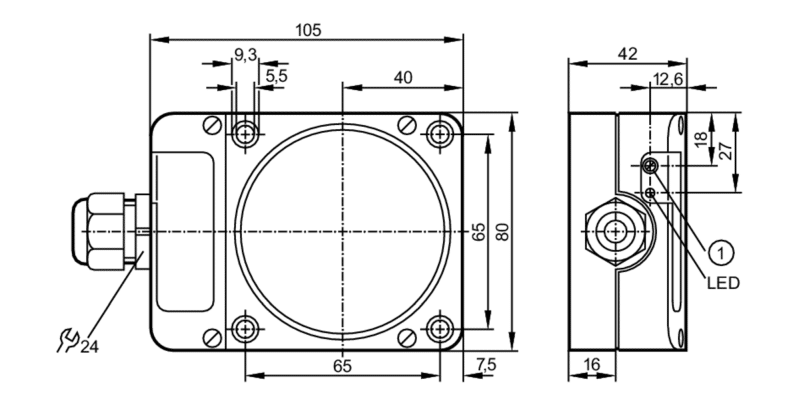

| Размеры [mm] | 105 x 80 x 42 | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 10…36 DC | ||
| Потребление тока [mA] | < 15 | ||
| Класс защиты | III | ||
| Защита от переполюсовки | да | ||
| Выходы | |||
| Электрическое исполнение | PNP | ||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 | ||
| Частота переключения DC [Hz] | 10 | ||
| Защита от короткого замыкания | да | ||
| Защита от перегрузок по току | да | ||
| Диапазон контроля | |||
| Диапазон срабатывания [mm] | 60 | ||
| Настраиваемое расстояние срабатывания | да | ||
| Заводская настройка расстояния срабатывания [mm] | 60 | ||
| Реальное расстояние срабатывания Sr [mm] | 60 ± 10 % | ||
| Точность/ погрешность | |||
| Поправочный коэффициент | стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2 | ||
| Гистерезис [% от Sr] | 1…15 | ||
| Смещение точки переключения [% от Sr] | -15…15 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -20…60 | ||
| Степень защиты | IP 65 | ||
| Увеличенная помехоустойчивость | да | ||
| Испытания / одобрения | |||
| Маркировка АТЕХ | II 3D Ex tc IIIC T90°C Dc X IP65 | ||
| ЭMC |
|
||
| MTTF [годы] | 537 | ||
| Механические данные | |||
| Вес [g] | 279,5 | ||
| Корпус | Прямоугольный | ||
| Монтаж | незаподлицо | ||
| Размеры [mm] | 105 x 80 x 42 | ||
| Материал | PPE модифицированный, PA (полиамид) | ||
| Момент затяжки [Nm] | винты корпуса: 0,9 Nm, болты: 4 Nm | ||
| Дисплеи / Элементы управления | |||
| Дисплей |
|
||
| Примечания | |||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение | |||
| Соединение | контактные зажимы: 0,34…2,5 mm², Защитная кабельная оболочка: Ø 5…9 mm, Кабельный ввод: M20 X 1,5 | ||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — KD501A — 21.01.2015 — | |||
