| Характеристики |
| Количество осей измерения |
2, (X/Y) |

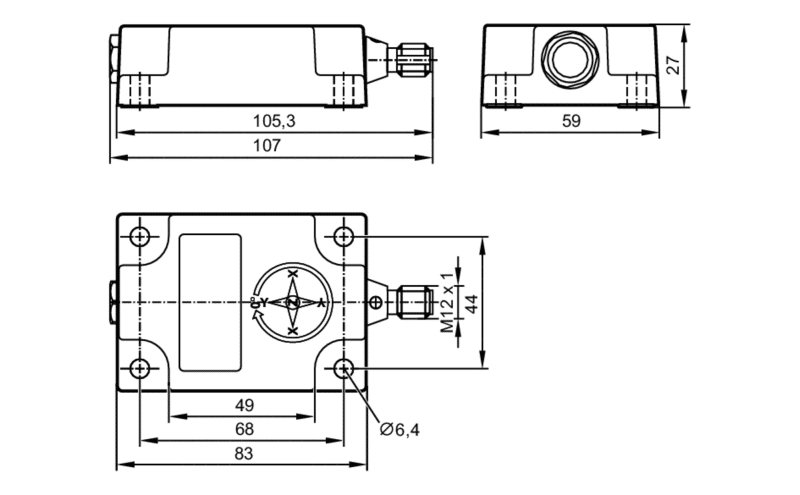

| Размеры [mm] |
27 x 59 x 105,3 |
| Приложение |
| Применение |
Высокоточное измерение наклона в динамических приложениях |
| Электронные данные |
| Рабочее напряжение [V] |
9…30 DC |
| Потребление тока [mA] |
< 65, (9 ... 30 V DC) |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Защита от перепутывания полярности |
да |
| Диапазон измерения/настройки |
| Принцип измерения |
Ёмкостная MEMS , (Акселерометр , гироскоп) |
| Количество осей измерения |
2, (X/Y) |
| Измерение наклона |
| Угловой диапазон [°] |
± 90 |
| Диапазон измерения виброускорения [g] |
± 4 |
| Диапазон измерения скорости рыскания автомобиля [°/s] |
± 500 |
| Точность/ погрешность |
| Повторяемость [°] |
± 0,05 |
| Разрешение [°] |
0,01 |
| Гистерезис [°] |
0,05 |
| Температурный коэфициент [1/K] |
≤ ± 0,008° |
| Динамическое измерение |
| Точность [°] |
± 0,5 |
| Статическое измерение |
| Точность [°] |
± 0,3 |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN |
| Количество интерфейсов CAN |
1 |
| Протокол |
SAE J1939 |
| Заводские настройки |
| скорость передачи: 250 kBit/s |
| адрес прибора (ECU): 25 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Температура хранения [°C] |
-40…85 |
| Степень защиты |
IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-4 |
|
|
| Ударопрочность |
|
| Вибропрочность |
|
| MTTF [годы] |
260 |
| Механические данные |
| Вес [g] |
197,1 |
| Размеры [mm] |
27 x 59 x 105,3 |
| Материал |
корпус: алюмин. литьё под давлением черный, герметик: Полиуретановая смола |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
1 x светодиод, зелёный |
| неисправность |
1 x светодиод, красный |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — CAN-In |
|
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — JD2310-00 — 27.01.2020 — |
