| Характеристики |
| Функция выходного сигнала |
NC |
| Диапазон срабатывания [mm] |
10 |
| Корпус |
Цилиндрический |
| Размеры [mm] |
Ø 20 / L = 77 |
| Электронные данные |
| Рабочее напряжение [V] |
20…250 AC/DC |
| Класс защиты |
II |
| Защита от перепутывания полярности |
нет |
| Выходы |
| Функция выходного сигнала |
NC |
| Макс. падение напряжения коммутационного выхода DC [V] |
6 |
| Макс. падение напряжения коммутационного выхода АС [V] |
6,5 |
| Минимальная нагрузка по току [mA] |
5 |
| Макс. ток утечки [mA] |
2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) |
| Постоянный ток нагрузки коммутационного выхода АС [mA] |
250, (350 (…50 °C)) |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
2200, (20 ms / 0,5 Hz) |
| Частота переключения АС [Hz] |
25 |
| Частота переключения DC [Hz] |
70 |
| Защита от короткого замыкания |
нет |
| Защита от перегрузок по току |
нет |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
10 |
| Реальное расстояние срабатывания Sr [mm] |
10 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…8,1 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…15 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 60947-5-2 |
|
| EN 55011 |
класс B |
|
| MTTF [годы] |
603 |
| Механические данные |
| Вес [g] |
343 |
| Корпус |
Цилиндрический |
| Монтаж |
незаподлицо |

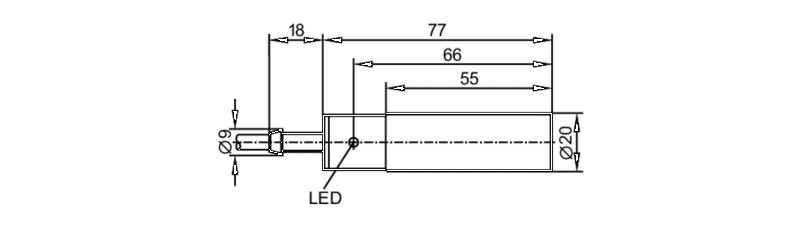

| Размеры [mm] |
Ø 20 / L = 77 |
| Материал |
PBT (полибутилентерефталат) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Электрическое подключение |
| Требуемая защита |
миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 6 m, PVC (поливинилхлорид), 2 x 0,5 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IA0028-00 — 20.10.2017 — |
