| Характеристики |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
10 |
| Размеры [mm] |
M30 x 1,5 / L = 80 |
| Приложение |
| Применение |
простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Электронные данные |
| Номинальное напряжение АС [V] |
20…250 |
| Номинальное напряжение DC [V] |
20…250 |
| Номинальная частота АС [Hz] |
45…65 |
| Класс защиты |
II |
| Защита от перепутывания полярности |
да |
| Выходы |
| Общее количество выходов |
1 |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
7,5 |
| Минимальная нагрузка по току [mA] |
6 |
| Макс. ток утечки [mA] |
1,5 |
| Постоянный ток нагрузки коммутационного выхода АС [mA] |
200 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
2200, ((20 ms / 0,5 Hz)) |
| Защита от короткого замыкания |
нет |
| Защита от перегрузок по току |
нет |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
10 |
| Настраиваемое расстояние срабатывания |
нет |
| Реальное расстояние срабатывания Sr [mm] |
10 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…8,1 |
| Диапазон измерения/настройки |
| Настройка параметров в пределах [Imp/min] |
5…3600 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,8 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 |
| Гистерезис [% от Sr] |
10 |
| Время реакции |
| Задержка при запуске [s] |
12 |
| Макс. частота снижения сигнала [Imp/min] |
4800 |
| Программное обеспечение / Программирование |
| Настройка точки переключения |
многооборотный переменный резистор (потенциометр) |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Температура хранения [°C] |
-25…60 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| Разрешение |
IECEx BVS 17.0094X |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T80°C Dc X |
| ЭMC |
|
| MTTF [годы] |
491 |
| Механические данные |
| Вес [g] |
314 |
| Монтаж |
установка заподлицо |

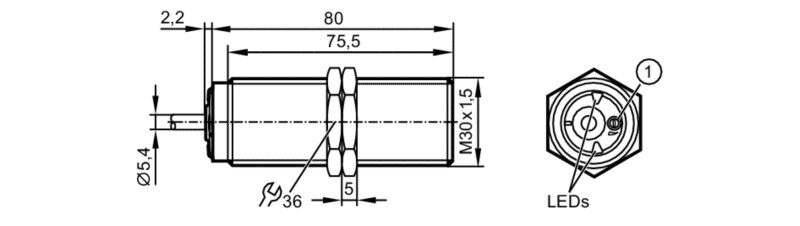

| Размеры [mm] |
M30 x 1,5 / L = 80 |
| Обозначение резьбы |
M30 x 1,5 |
| Материал |
латунь покрытая специальным слоем, PA (полиамид), TPE-U |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
2 x светодиод, жёлтый |
|
| Электрическое подключение |
| Требуемая защита |
миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция, Предохранитель должен находиться за пределами взрывоопасной зоны. |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Рекомендации Проверьте безопасность работы прибора после короткого замыкания. |
|
| электрическое подключение |
| Соединение |
Кабель: 2 m, PUR, 2 x 0,5 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — DI103A — 25.11.2020 — |
