Модули ввода/вывода для подвижной техники

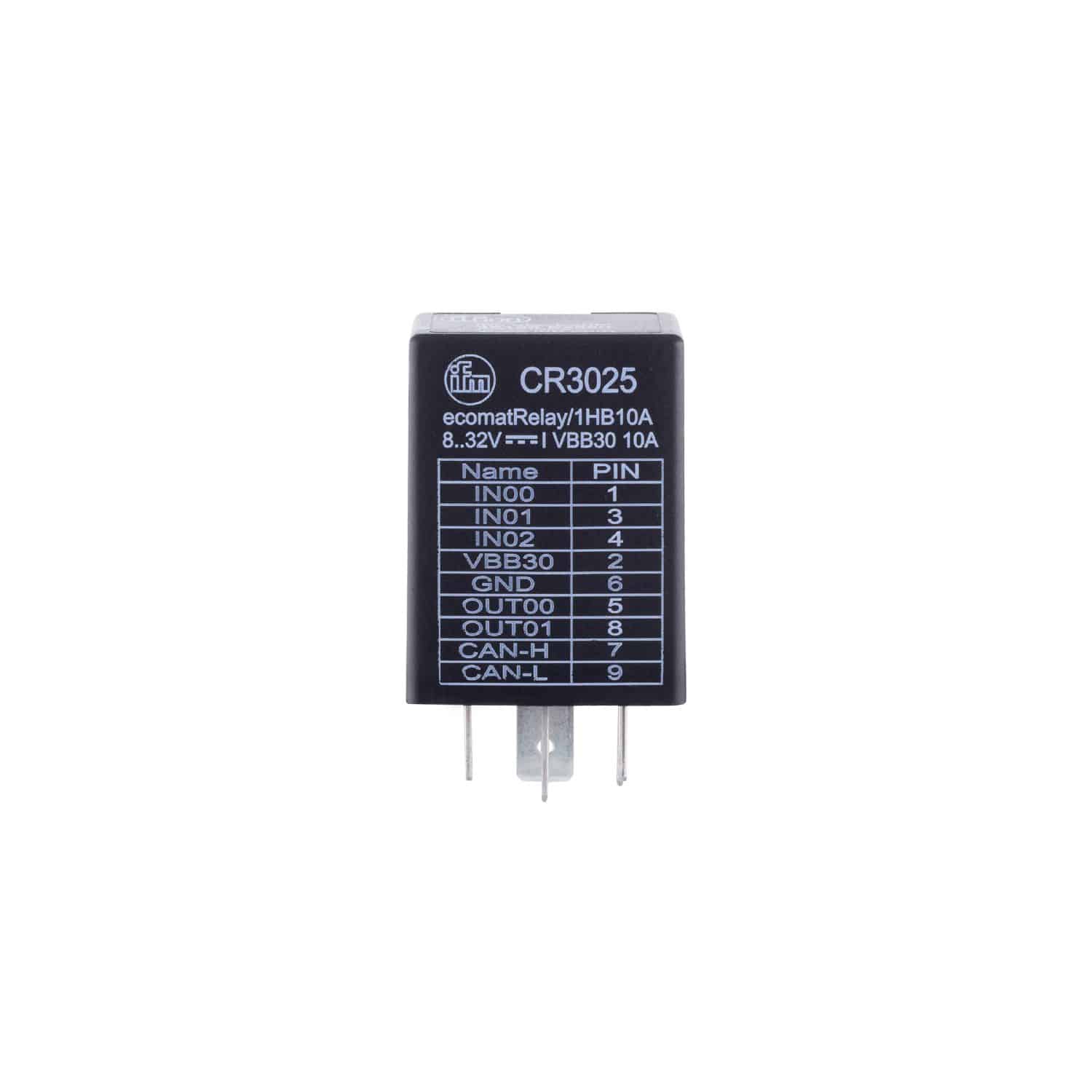

CR3025
| Материал | Корпус: PA 6.6-GF30 |
|---|---|
| Производитель | IFM |
| Тип | CR3025 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Модули ввода/вывода для подвижной техники IFM, вы выбираете качественный и проверенный продукт. Модули ввода/вывода для подвижной техники IFM CR3025 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM CR3025 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Контроллеры.
Для заказа данной позиции достаточно указать название модели CR3025 и артикул ecomatRelay/1HB10A
Ключевые особенности
Общее описание Название CR3025 Тип Модули ввода/вывода для подвижной техники Модель ecomatRelay/1HB10A Особенности Устойчивый к УФ излучению да Электронные данные
Техническое описание
| Общее описание | |
|---|---|
| Название | CR3025 |
| Тип | Модули ввода/вывода для подвижной техники |
| Модель | ecomatRelay/1HB10A |
| Особенности | Устойчивый к УФ излучению да |
| Электронные данные | |
| Рабочее напряжение [V] | 8…32 DC |
| Номинальное напряжение [V] | 12 / 24 DC |
| Потребление тока [mA] | < 25; (without motor control) |
| Мощность [W] | 0,6; (24 V; without motor control) |
| Входы/выходы | |
| Общее количество входов и выходов | 4 |
| Количество входов и выходов | Количество цифровых входов: 3; Количество аналоговых входов: 3; Количество выходов с Н-мостом: 1 |
| Общее количество входов | 3 |
| Количество цифровых входов | 3 |
| Количество аналоговых входов | 3 |
| Аналоговый вход input range [V] | 0…32 |
| input resistance [Ω] | 66600 |
| Разрешение | 12 Bit |
| Точность | ± 29 mV |
| input frequency [Hz] | < 44 |
| Цифровой вход | |
| Digital input input range [V] | 0…32 |
| Коммутационный уровень high [V] | > 70 % VBB30 |
| Коммутационный уровень low [V] | < 30 % VBB30 |
| Разрешение | 12 Bit |
| Точность | ± 29 mV |
| input frequency [Hz] | < 44 |
| input resistance [Ω] | 66600 |
| Выходы | |
| Общее количество выходов | 1 |
| Постоянный ток нагрузки коммутационного выхода [mA] DC | 10000 |
| Кратковременный ток нагрузки коммутационного выхода [mA] | 12000; (t ≤ 5 мин.) |
| Количество выходов с Н-мостом | 1 |
| H-Brücke | |
| Выход voltage range [V] | 8…32 |
| switching current [A] | 0…10 |
| output frequency [Hz] | 0…25500 |
| соотношение импульс/пауза | 0…1000 ‰ |
| protective circuitry | inductive load; thermal protection |
| измерение тока [A] | 0…12 |
| accuracy of the current measurement [A] | ± 3 |
| Функции самодиагностики | $Lasterkennung |
| Программное обеспечение / Программирование | |
| Выбор параметров | скорость передачи; параметр CAN; направление вращения; Частотный выход; Идентификатор узла (Node ID); соотношение импульс/пауза |
| Интерфейсы | |
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Скорость передачи | 20 kBit/s… 1 MBit/s |
| Протокол | CANopen |
| Интерфейс CAN | Interface 2.0 A/B ISO 11898-5 |
| Заводские настройки | Скорость передачи: 250 kBit/s; Идентификатор узла (Node ID): 123 |
| Условия эксплуатации | |
| Температура корпуса [°C] | -40…85 |
| Температура хранения [°C] | -40…85 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 3500 |
| Степень защиты | IP 67; (when mounted) |
| Степень загрязнения | 2 |
| УФ-излучение | DIN EN ISO 4892-2 (procedure A, cycle B1, 1000 h) |
| Химическая среда | ISO 16750-5 AA, BA, BD, CC, DB, DC, DD |
| Механические данные | |
| Вес [g] | 77,8 |
| Корпус | Прямоугольный |
| Способ монтажа | вертикальный |

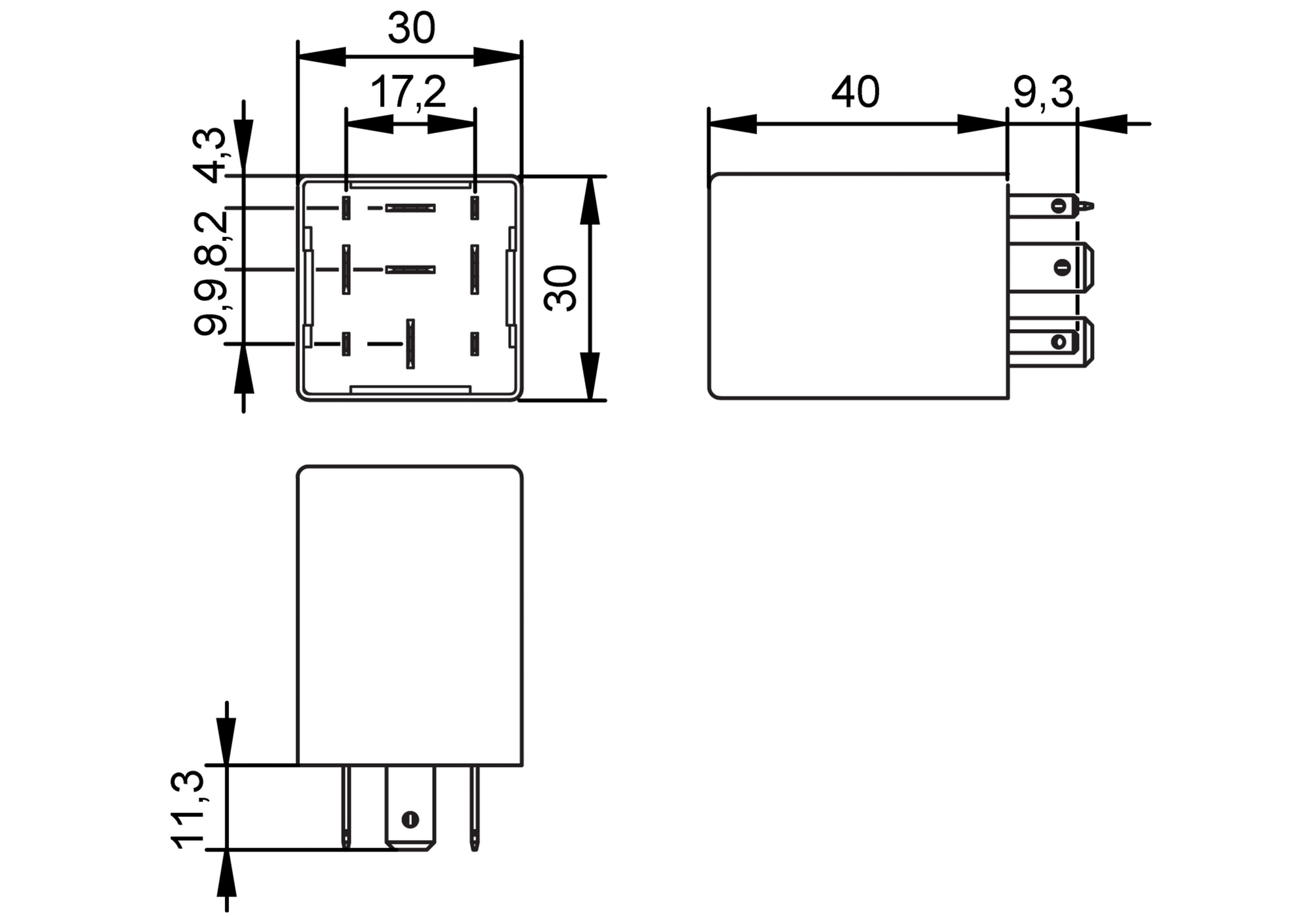

| Размеры [mm] | 30 x 30 x 40 |
| Материал | Корпус: PA 6.6-GF30 |
| Информация о сроке службы | max. mating cycles of the crimp contacts: 10 |
| Аппаратное обеспечение | |
| Процессор | 8-Bit; 40 MHz |
| Рабочая память | 4 KByte RAM |
| Массовая память | 60 KByte Flash |
| Non-volatile memory | 2 kByte |
| Электрическое подключение | |

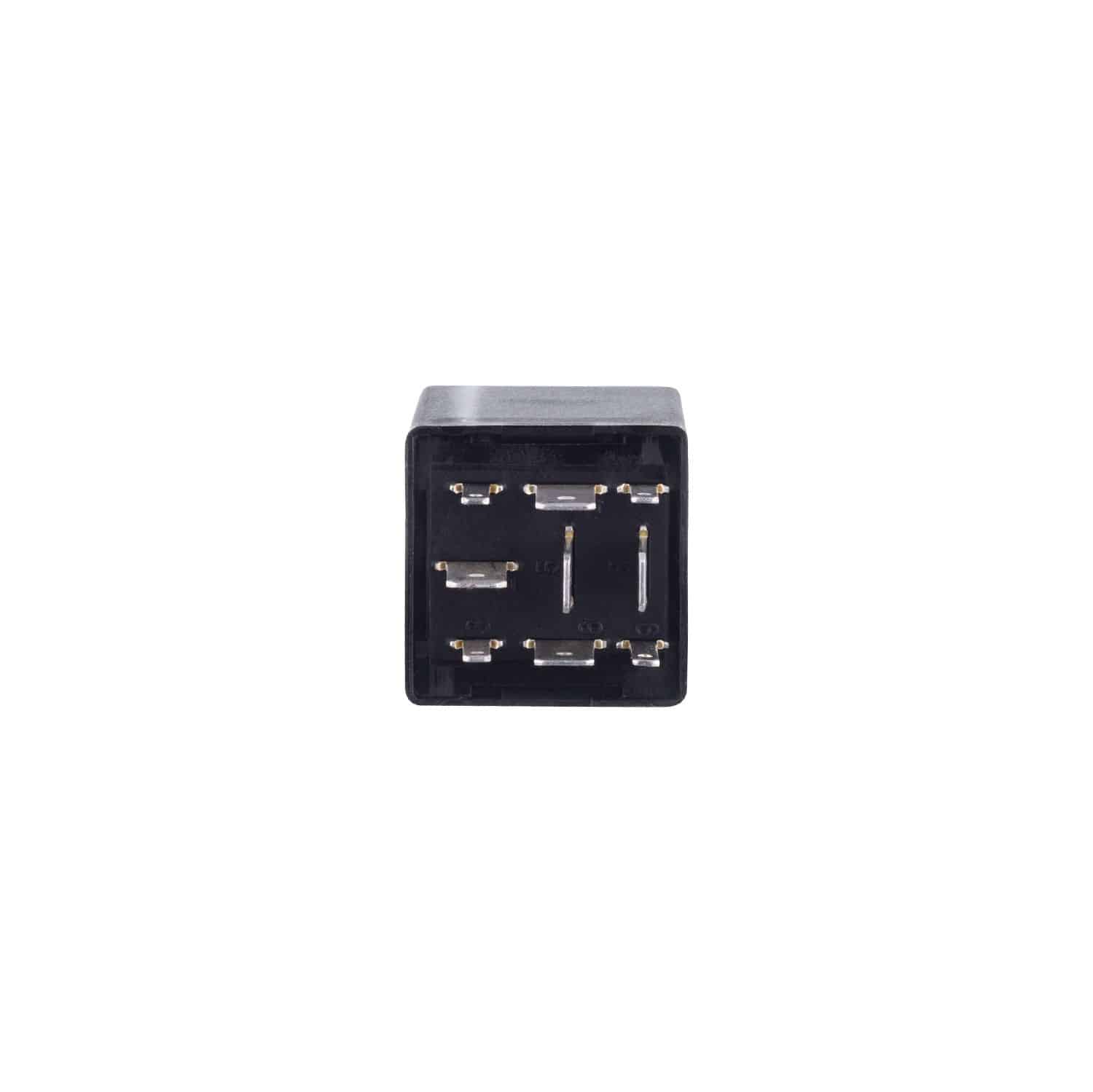

| Контакты | 1: IN00; 2: VBB30; 3: IN01; 4: IN02; 5: OUT00; 6: GND; 7: CAN_H; 8: OUT01; 9: CAN_L |
