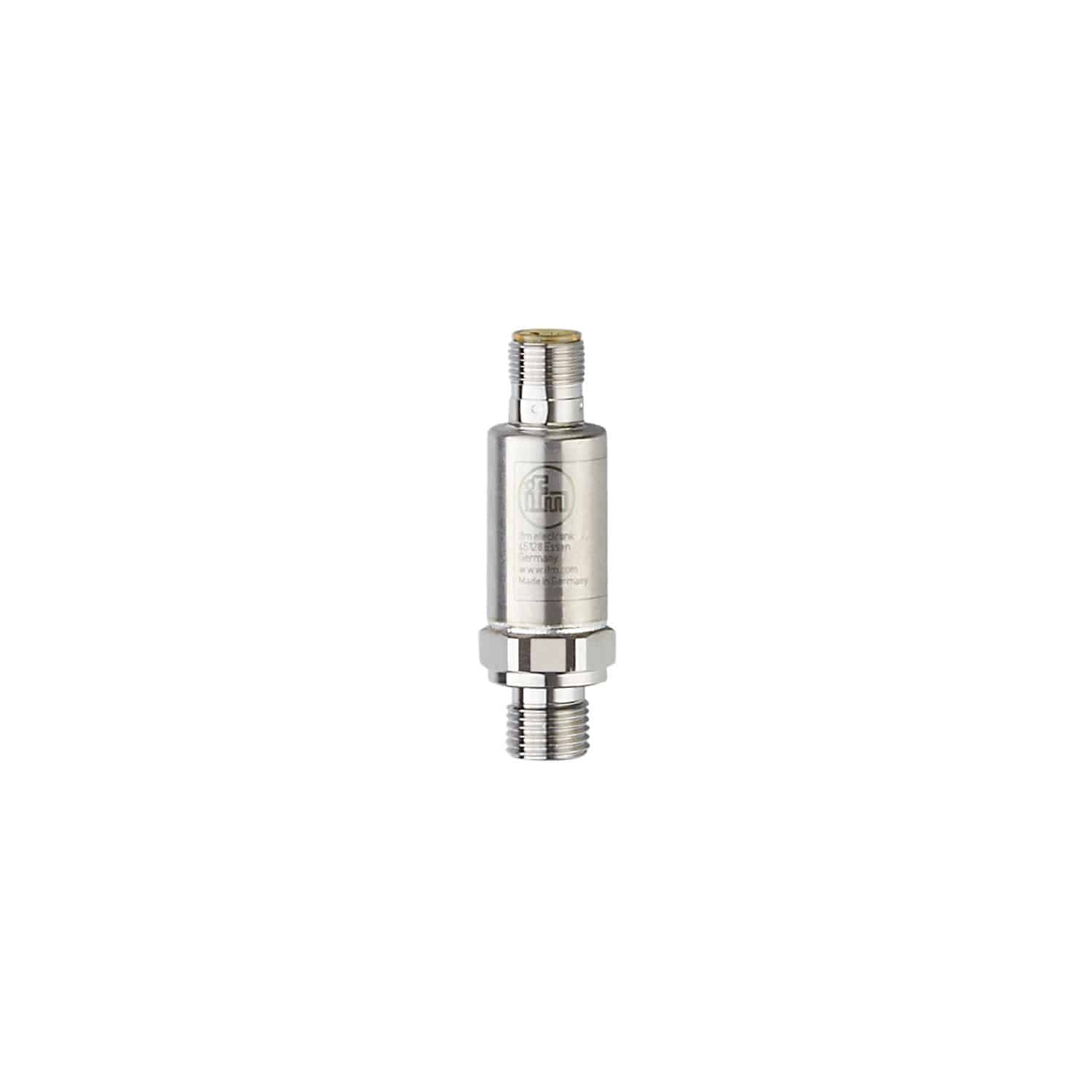

Преобразователь давления
PU500E
| Выходной сигнал | аналоговый сигнал |
|---|---|
| Диапазон измерения | 0…400 bar 0…5800 psi 0…40 MPa |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 1 |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Производитель | IFM |
| Рабочее напряжение DC | 8…32 V |
| Температура измеряемой среды | -40…125 |
| Тип | PU500E |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PU500E по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PU500E - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Преобразователи для подвижной техники.
Для заказа данной позиции достаточно указать название модели PU500E и артикул PU-400-SEG14-C-DVG/US
Ключевые особенности
Характеристики Количество входов и выходов Количество аналоговых выходов: 1 Диапазон измерения 0…400 bar 0…5800 psi 0…40 MPa Подключение к процессу
Техническое описание
Описание
| Характеристики | |
|---|---|
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | 0…400 bar 0…5800 psi 0…40 MPa |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Приложение | Применение для подвижной техники |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -40…125 |
| Мин. разрывное давление | 1700 bar 24655 psi 170 MPa |
| Предел прочности по давлению | 1000 bar 14500 psi 100 MPa |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Тип давления | относительное давление |
| Электронные данные | |
| Рабочее напряжение [V] | 8…32 DC |
| Потребление тока [mA] | < 12 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,1 |
| Входы/выходы | |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Выходы | |
| Общее количество выходов | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по напряжению [V] | 0,5…4,5 |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | 0…400 bar 0…5800 psi 0…40 MPa |
| Точность/погрешность | |
| Повторяемость [% диапазона] | < ± 0,05; (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < ± 0,8; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Отклонение гистерезиса [% диапазона] | < ± 0,2 |
| Долговременная стабильность [% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Время реакции | |
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -40…100 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 69K |
| Директива по оборудованию под давлением | |
| Описание | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Механические данные | |
| Вес [g] | 58,9 |
| Корпус | Цилиндрический |

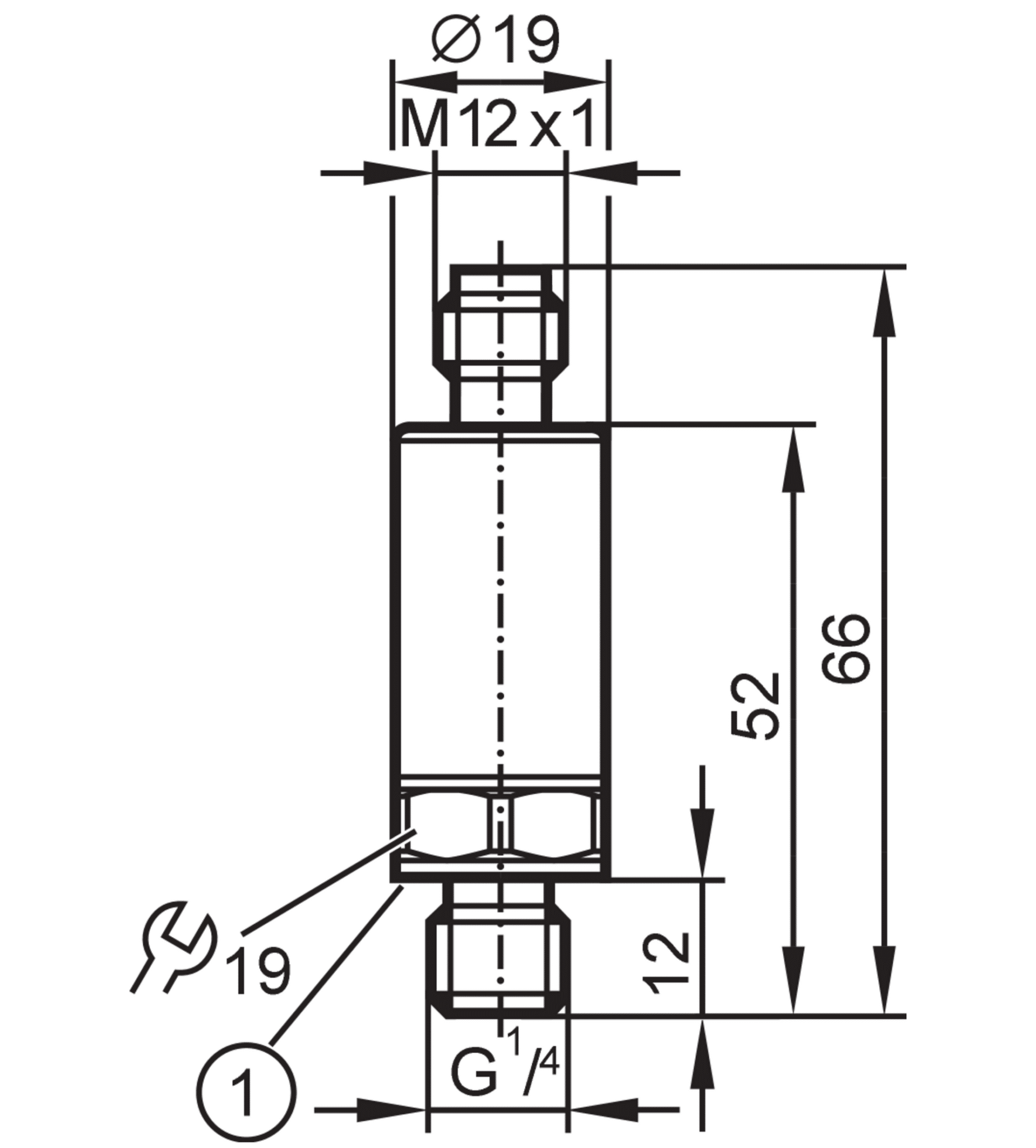

| Размеры [mm] | Ø 19 / L = 66 |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) |
| Мин. кол-во циклов давления | 60 миллионов; (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 25…35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Уплотнение присоединения к процессу | HNBR (DIN EN ISO 1179-2) |
| Встроенный ограничитель | да |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A; Максимальная длина кабеля: 30 m |
| Соединение | |
| OUT | Аналоговый выход |
| Цвета в соответствии с DIN EN 60947-5-2 | |
| Цвета жил | BN = коричневый; BU = синий; WH = белый |
