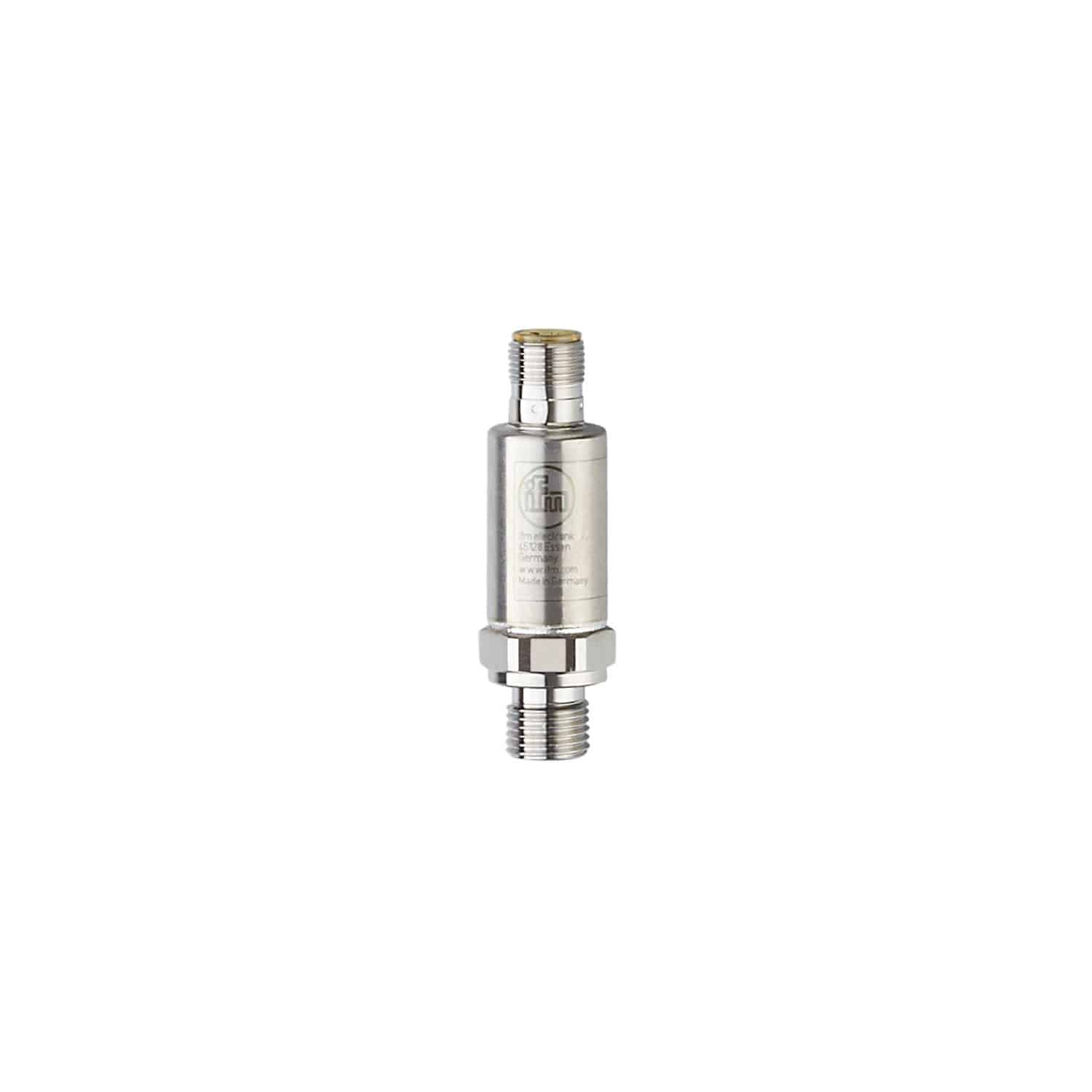

Преобразователь давления
PU523E
| Выходной сигнал | аналоговый сигнал |
|---|---|
| Диапазон измерения | 0…60 bar 0…870 psi 0…6 MPa |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 1 |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Производитель | IFM |
| Рабочее напряжение DC | 8…32 V |
| Температура измеряемой среды | -40…125 |
| Тип | PU523E |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PU523E по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PU523E - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Преобразователи для подвижной техники.
Для заказа данной позиции достаточно указать название модели PU523E и артикул PU-060-SEG14-C-DVG/US
Ключевые особенности
Количество входов и выходов Количество аналоговых выходов: 1 Диапазон измерения 0…60 bar 0…870 psi 0…6 MPa Подключение к процессу резьбовое
Техническое описание
Описание
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | 0…60 bar 0…870 psi 0…6 MPa |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Приложение | Применение для подвижной техники |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -40…125 |
| Мин. разрывное давление | 900 bar 13050 psi 90 MPa |
| Предел прочности по давлению | 150 bar 2175 psi 15 MPa |
| Примечание к прочности по статический давлению | |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Тип давления | относительное давление |
| Рабочее напряжение [V] | 8…32 DC |
| Потребление тока [mA] | < 12 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,1 |
| Общее количество выходов | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по напряжению [V] | 0,5…4,5 |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Повторяемость [% диапазона] | < ± 0,05; (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < ± 0,8; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Отклонение гистерезиса [% диапазона] | < ± 0,2 |
| Долговременная стабильность [% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 |
| Температура окружающей среды [°C] | -40…100 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 69K |
| Испытания / одобрения | ЭMC noise immunity according to UN ECE R10, rev. 6; ISO 11452-2 100 V/m; DIN EN 61326-1; Ударопрочность DIN EN 60068-2-27 500 г (1 ms) |
| Вибропрочность | DIN EN 60068-2-6 20 г (10…2000 Hz) |
| MTTF [годы] | 658 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Вес [g] | 58,3 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 19 / L = 66 |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) |
| Мин. кол-во циклов давления | 60 миллионов; (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 25…35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) |
| Уплотнение присоединения к процессу | HNBR (DIN EN ISO 1179-2) |
| Встроенный ограничитель | да |
| Примечания | BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения |
| Упаковочная величина | 1 шт. |
| Электрическое подключение | Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 30 m |
| Соединение | OUT Аналоговый выход |
| Цвета в соответствии с DIN EN 60947-5-2 | Цвета жил : BN = коричневый; BU = синий; WH = белый |
