| Приложение |
| Применение |
децентрализованный дисплей, предобработка и преобразование аналоговых сигналов |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC, (по SELV/PELV) |
| Номинальное напряжение DC [V] |
24 |
| Потребление тока [mA] |
30…830, (24 В DC, полная нагрузка) |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых входов: 1, Количество цифровых выходов: 1 |
| Входы |
| Количество аналоговых входов |
1 |
| Питание выходов датчика |
24 V DC |
| Аналоговый вход (ток) [mA] |
4…20 |
| Выходы |
| Количество цифровых выходов |
1 |
| Диапазон напряжения DC [V] |
10…30 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
50 |
| Аналоговый выход по току [mA] |
4…20 |
| Точность аналогового выхода [%] |
0,5 |
| Разрешение аналогового выхода |
12 Bit |
| Точность/ погрешность |
| Погрешность измерения [% от конечного значения] |
0,5 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
610 |
|
| IO-Link Device |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
1 |
| Бинарные рабочие данные |
1 |
| Миним.время рабочего цикла [ms] |
3 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Температура хранения [°C] |
-25…70 |
| Макс. допустимая относительная влажность воздуха [%] |
90, (линейно уменьшающаяся до 50 % (40 °C), без конденсации) |
| Макс. высота над уровнем моря [m] |
2000 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| MTTF [годы] |
373 |
| Сертификат UL |
|
| Механические данные |
| Вес [g] |
108 |

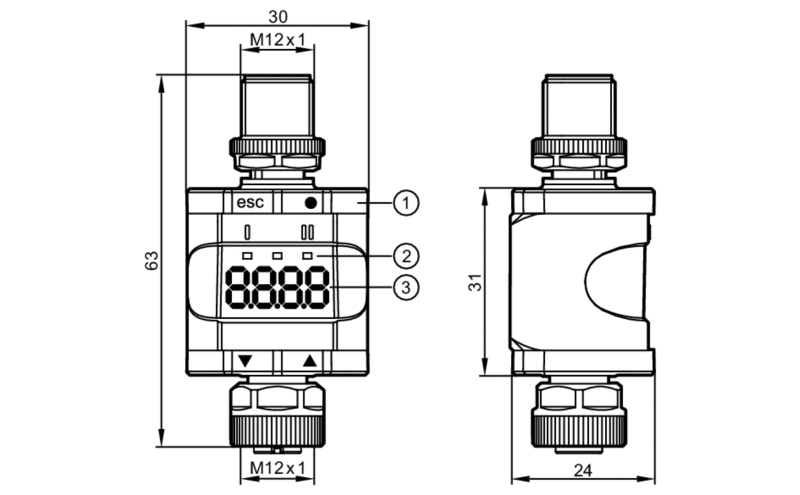

| Размеры [mm] |
63 x 30 x 24 |
| Материал |
PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
|
7-сегментный светодиодный дисплей, красный/зеленый 4-значный параметризуемый |
|
высота цифр 6,8 mm |
|
ширина цифр 3,8 mm |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Примечания |
| Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — Разъём |
| Соединение |
Разъем: M12 |
| электрическое подключение — разъем |
| Соединение |
Разъем: M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DP2200-00 — 18.05.2017 — |
