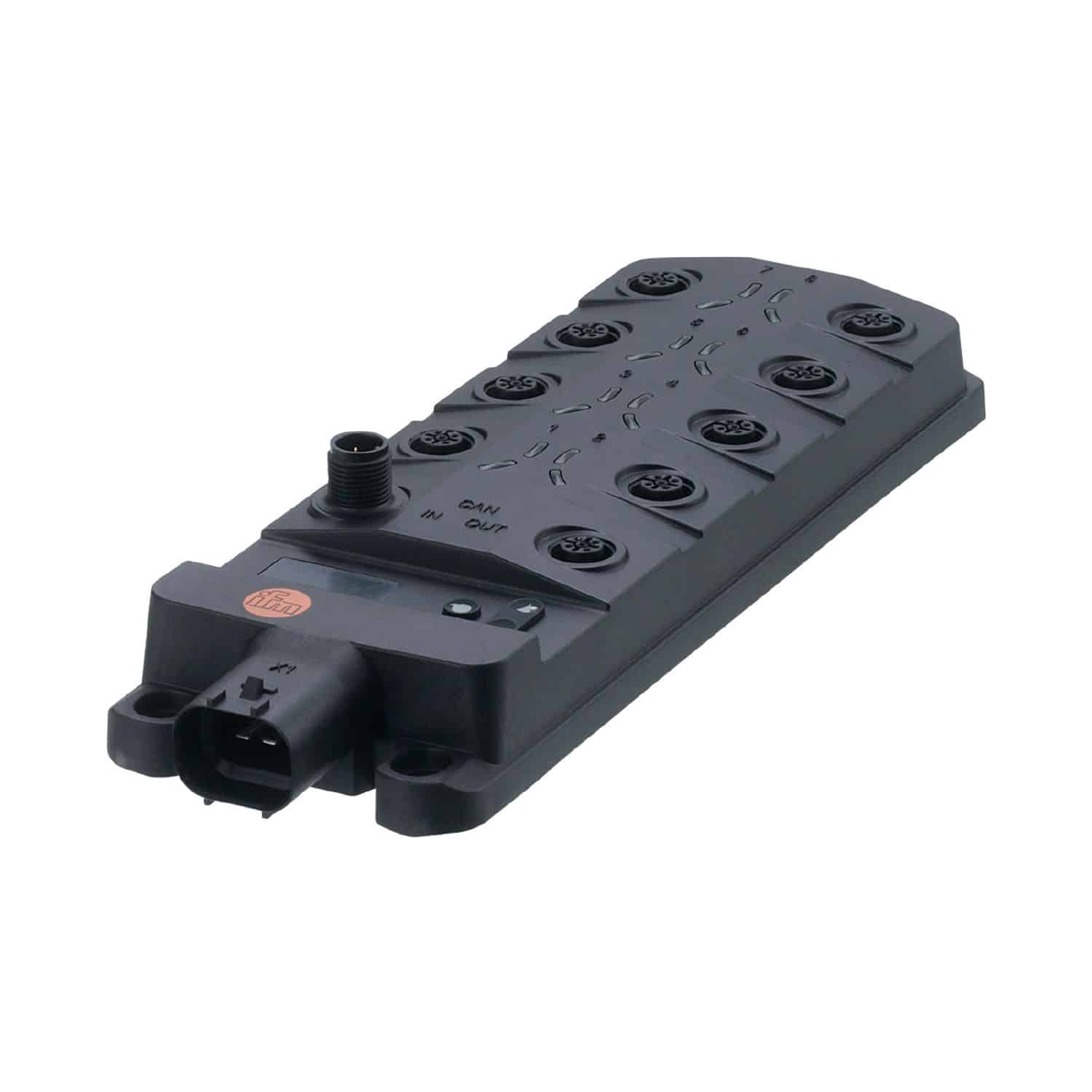

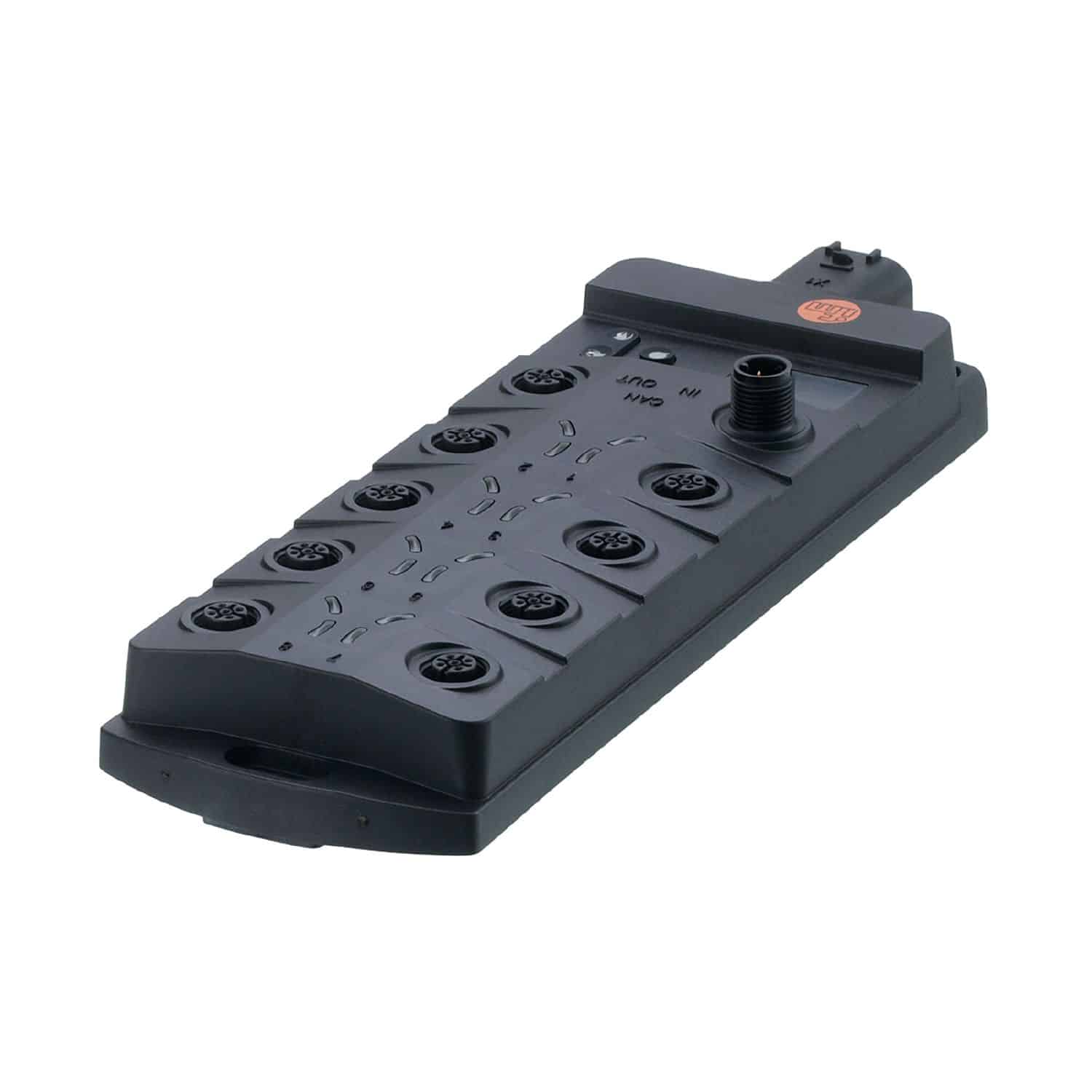

Output module for mobile machines
CR2041
| Дисплей | |
|---|---|
| Материал | корпус: PA6/6.6; Дисплей: PA (полиамид); Кнопки / светодиод: силикон |
| Производитель | IFM |
| Тип | CR2041 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Output module for mobile machines IFM, вы выбираете качественный и проверенный продукт. Output module for mobile machines IFM CR2041 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM CR2041 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода.
Для заказа данной позиции достаточно указать название модели CR2041 и артикул ioControl/Out 16/M12
Ключевые особенности
Общее описание Название CR2041 Тип Output module for mobile machines Модель ioControl/Out 16/M12 Кнопки и дисплей 1 Кнопка для программирования
Техническое описание
| Общее описание | |
|---|---|
| Название | CR2041 |
| Тип | Output module for mobile machines |
| Модель | ioControl/Out 16/M12 |
| Кнопки и дисплей | 1 Кнопка для программирования ENTER; 2 Кнопки / светодиод UP/DOWN; 3 10-сегментный дисплей |
| Разъём | 4 AMP разъём |
| Особенности | позолоченные контакты |
| Электронные данные | |
| Рабочее напряжение [V] | 8…32 DC |
| Номинальное напряжение [V] | 12 / 24 DC |
| Потребление тока [mA] | 188; (24 V DC: 105 mA; максимальный: 300 mA) |
| Защита от переполюсовки | да |
| Защита от перенапряжения | да; (36 V: t ≤ 10 s) |
| Входы/выходы | |
| Общее количество входов и выходов | 16 |
| Количество входов и выходов | Количество цифровых выходов: 16 |
| Общее количество выходов | 16 |
| Количество цифровых выходов | 16 |
| Защита от короткого замыкания | да |
| Количество ШИМ выходов | 16 |
| Количество ШИМ-I выходов | 8 |
| Программное обеспечение / Программирование | |
| Выбор параметров | CODESYS 2.3 |
| Функционирование ПЛК в соответствии с IEC 61131-3 | да |
| Интерфейсы | |
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 2 |
| Скорость передачи | 20 kBit/s… 1 MBit/s |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Version 4; CiA DS 401 Version 1.4 |
| Интерфейс CAN | Interface 2.0 A/B ISO 11898 |
| Заводские настройки | CAN1: 250 kBit/s; CAN2: 250 kBit/s |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -40…85 |
| Температура хранения [°C] | -40…85 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 2000 |
| Степень защиты | IP 65; IP 67 |
| Степень загрязнения | 2 |
| Механические данные | |
| Вес [g] | 655,9 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 234 x 76 x 37,2 |
| Материал | корпус: PA6/6.6; Дисплей: PA (полиамид); Кнопки / светодиод: силикон |
| Дисплеи / Элементы управления | |
| Дисплей | отображение функций и состояния, установка параметров, 10-сегментная светодиодная индикация, красный/зеленый, 4-значный |
| Элементы управления | навигация кнопки для программирования |
| Аппаратное обеспечение | |
| Процессор | Freescale PowerPC 50 MHz |
| Рабочая память | 592 kByte |
| Массовая память | 1536 kByte Flash / 1 kByte FRAM |
| Электрическое подключение — CAN IN | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| CAN IN контакты | 1 Shield; 2 V_CAN; 3 GND_CAN; 4 CAN1_H; 5 CAN1_L |
| Электрическое подключение — CAN OUT | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| CAN OUT контакты | 1 Shield; 2 V_CAN; 3 GND_CAN; 4 CAN1_H; 5 CAN1_L |
| Электрическое подключение — Выходы | |
| Разъем | 8 x M12; кодировка: A; Контакты: позолоченый |
| Con. 1…8 контакты | 1 n.c.; 2 OUTn; 3 GND1; 4 OUTn; 5 n.c. |
| Электрическое подключение — питание / Интерфейс CAN | |
| Разъем | 1 x AMP разъём (TE-AMP 1745078-1); Контакты: с оловянным покрытием |
| X1 контакты | 1 GND1; 2 CAN2_L; 3 GND2; 4 VBBs; 5 CAN2_H; 6 VBB2 |
