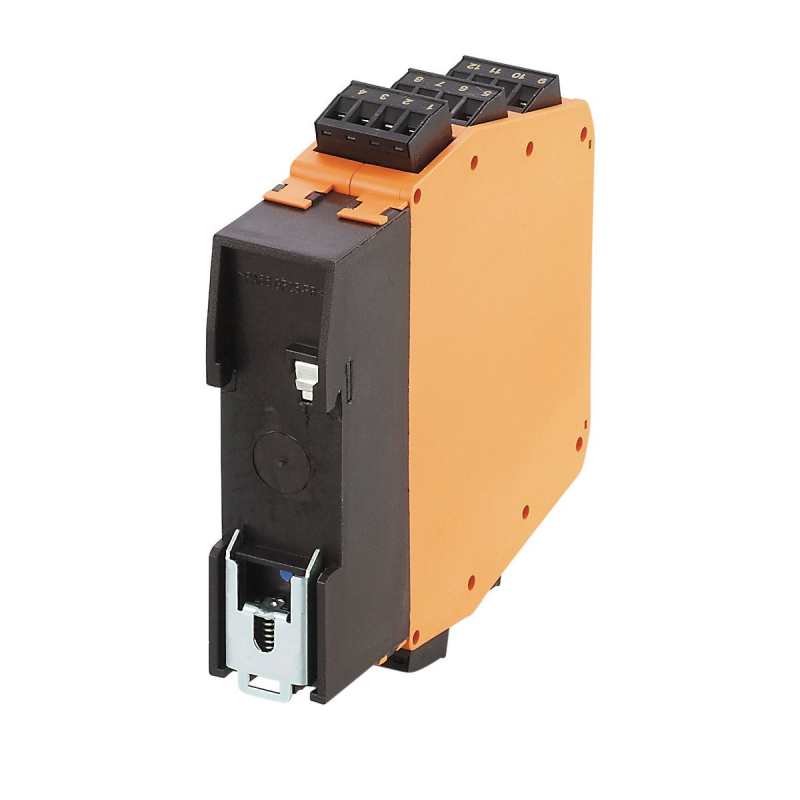

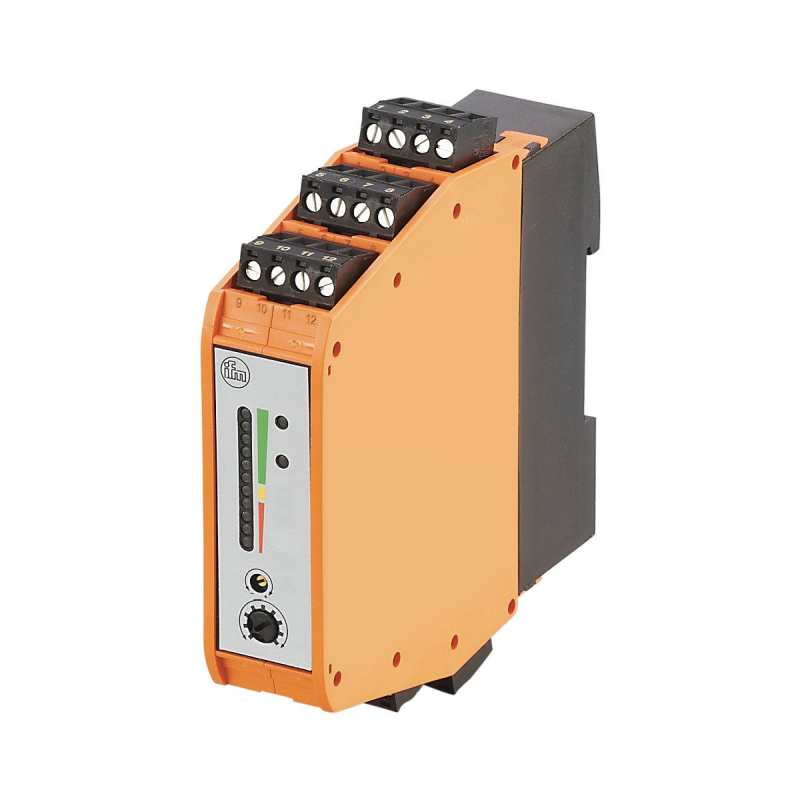

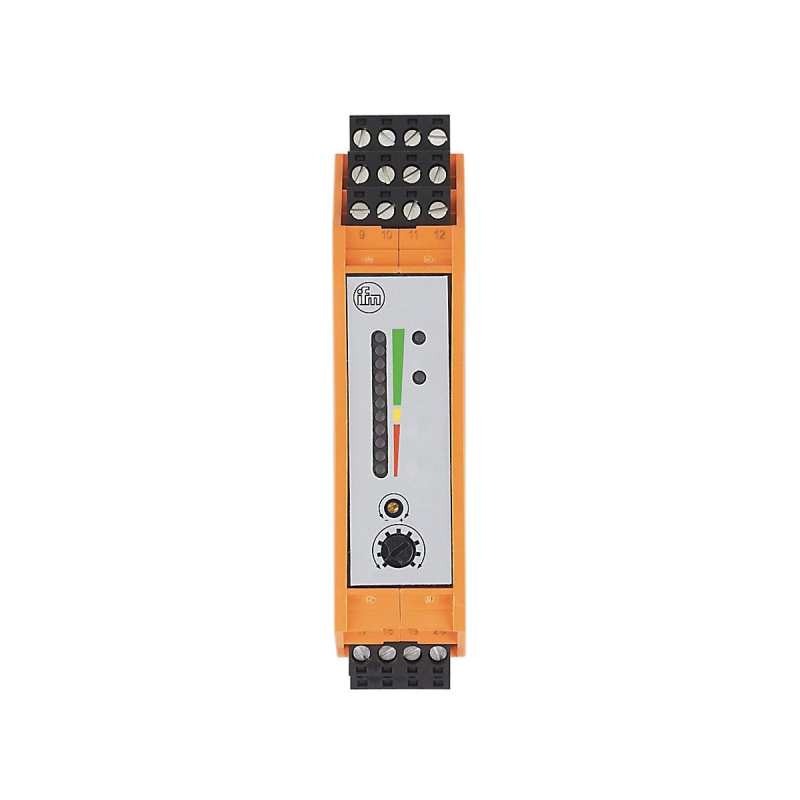

Блок оценочной электроники для датчиков потока
SN0150
| Обозначение продукции | Блок оценочной электроники для датчиков потока |
|---|---|
| Рабочее напряжение AC | 90…240 V |
| Тип напряжения | AC |
| Электрическое исполнение | реле |
| Количество каналов | 1 |
| Соединение | Разъём Combicon |
| Материал | PBT (полибутилентерефталат) |
| Дисплей | Функция: 11 x светодиод, Состояние выхода: светодиод красный, Состояние выхода: светодиод красный |
| Степень защиты | IP 20 |
| Производитель | IFM |
| Тип | SN0150 |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Блок оценочной электроники для датчиков потока IFM, вы выбираете качественный и проверенный продукт. Блок оценочной электроники для датчиков потока IFM SN0150 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SN0150 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Контроль вращений и перемещений, Оценочная электроника для контроля потока.
Для заказа данной позиции достаточно указать название модели SN0150 и артикул VS3000/85...265VAC
Ключевые особенности
- Для прямого подключения датчиков потока
- Встроенный контроль потока, температуры и проводки
- Настраиваемые коммутационные выходы для контроля потока и температуры
- Хорошо видимый цветной светодиодный дисплей
- Сигнальный выход через беспотенциальные релейные контакты
Техническое описание
Описание
| Приложение | |||||||
|---|---|---|---|---|---|---|---|
| Применение | Контроль скорости потока, Контроль температуры, Контроль обрыва провода | ||||||
| Электронные данные | |||||||
| Частота АС [Hz] | 47…63 | ||||||
| Допустимое отклонение рабочего напряжения [%] | -5…10 | ||||||
| Рабочее напряжение [V] | 90…240 AC | ||||||
| Макс. потребляемая мощность [VA] | 4 | ||||||
| Класс защиты | II | ||||||
| Защита от перепутывания полярности | нет | ||||||
| Время задержки включения питания [s] | 10…80, (настройка (постоянные резисторы зажимы 22-23)) | ||||||
| Количество каналов | 1 | ||||||
| Выходы | |||||||
| Характеристика в случае ошибки | В случае пониженного напряжения через все все реле прекращается подача питания, the LED ‘Низкое питание/соединение реле разрывается’ свет | ||||||
| Электрическое исполнение | реле | ||||||
| Нагрузка на контакты | 4 A (250 V AC / 30 V DC) | ||||||
| Коммутационная функция контроль скорости потока | relay energised when flow is present and during the power-on delay time | ||||||
| Коммутационная функция мониторинг температуры | реле срабатывает при пересечении пороговой точки по температуре | ||||||
| Коммутационная функция контроль обрыва провода | relay de-energised in case of wire break or short circuit | ||||||
| Защита от короткого замыкания | нет | ||||||
| Защита от перегрузок по току | нет | ||||||
| Время реакции | |||||||
| Время отклика [s] | < 3 | ||||||
| Программное обеспечение / Программирование | |||||||
| Настройка точки переключения | с потенциометром | ||||||
| Выбор предустановки для жидкостей/ для газов | мост провода, заводская настройка прибора: контроль жидких сред., для контроля газообразных сред: соедините клеммы 23 / 24. | ||||||
| Уставка пороговой точки | с потенциометром | ||||||
| Температурный диапазон [°C] | 0…80 | ||||||
| Повторяемость настроенной точки переключения [K] | 4 | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -20…60 | ||||||
| Примечание к температуре окружающей среды |
|
||||||
| Степень защиты | IP 20 | ||||||
| Испытания / одобрения | |||||||
| MTTF [годы] | 168 | ||||||
| Механические данные | |||||||
| Вес [g] | 252,5 | ||||||
| Корпус | корпус для установки на DIN рейку | ||||||

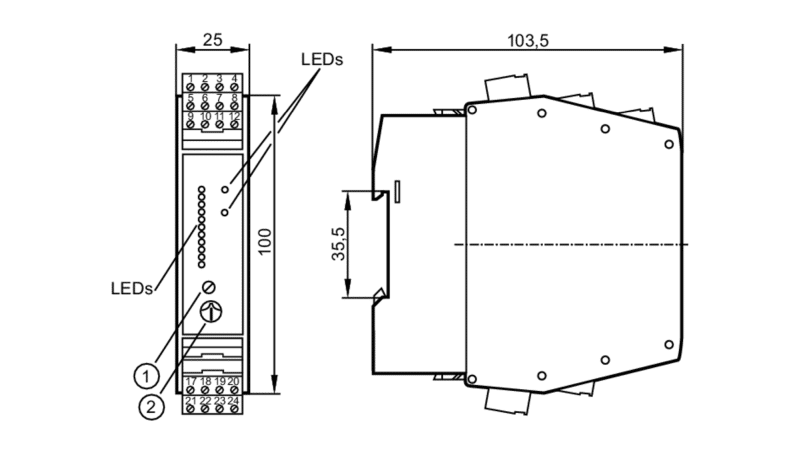

| Размеры [mm] | 100 x 25 x 103,5 | ||||||
| Материал | PBT (полибутилентерефталат) | ||||||
| Дисплеи / Элементы управления | |||||||
| Дисплей |
|
||||||
| Электрическое подключение | |||||||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 5 A, быстрая реакция | ||||||
| Примечания | |||||||
| Примечания |
|
||||||
| Упаковочная величина | 1 шт. | ||||||
| электрическое подключение | |||||||
| Соединение | Разъём Combicon: | ||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SN0150-01 — 23.07.2010 — | |||||||
