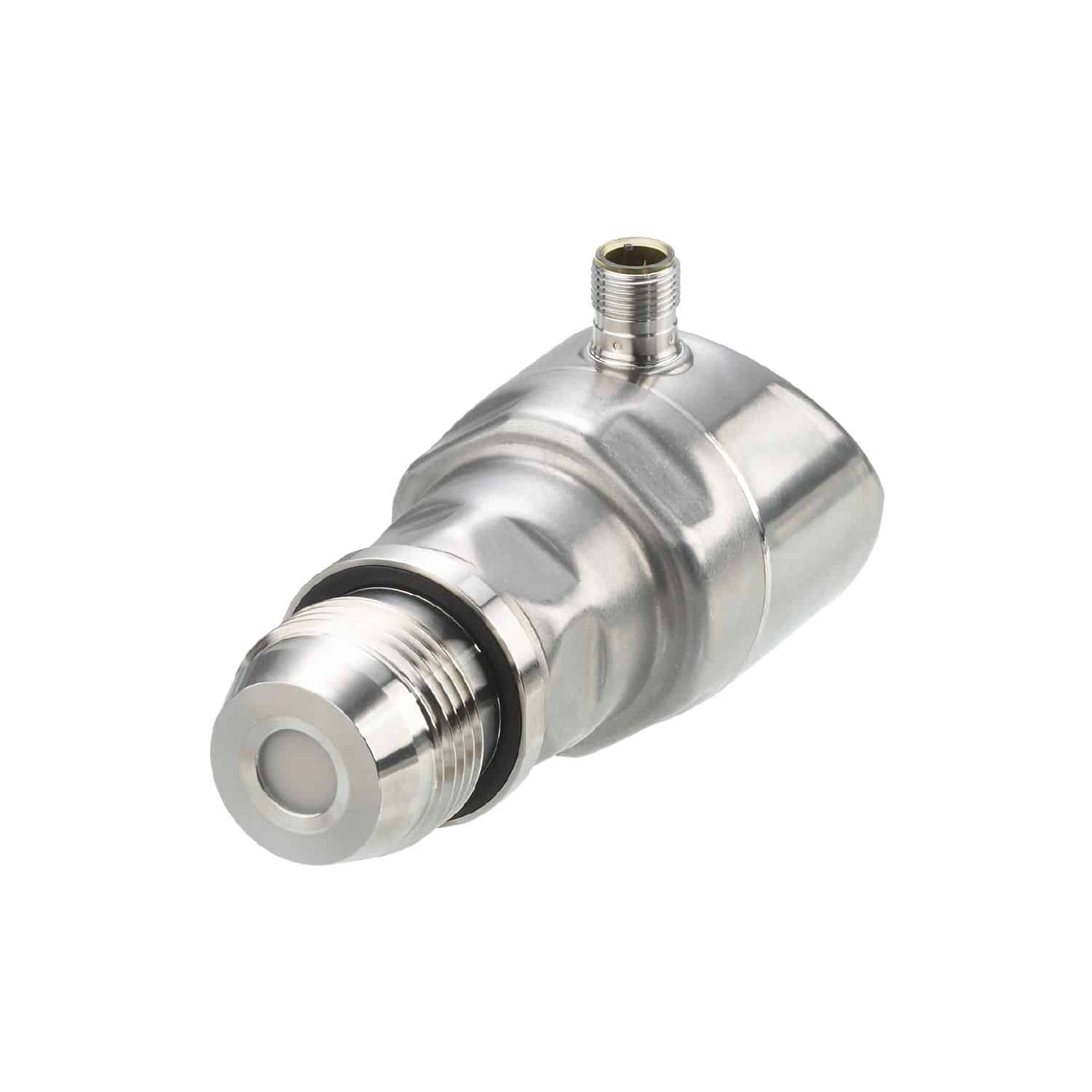

Датчик давления с дисплеем и установкой заподлицо
PI1602
| Выходной сигнал |
коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый) |
|---|---|
| Диапазон измерения | |
| Дисплей | |
| Коммуникационный интерфейс | |
| Материал |
нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Обозначение продукции | |
| Общее количество выходов | |
| Подключение к процессу | |
| Применение | |
| Производитель | |
| Рабочее напряжение DC | |
| Температура измеряемой среды | |
| Тип | |
| Тип напряжения | |
| Функция выходного сигнала | |
| Электрическое исполнение |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1602 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1602 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1602 и артикул PI-100-REA01-MFRKG/US/ /P
Ключевые особенности
Общие характеристики Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Диапазон измерения -1…100 bar; -14,6…1450 psi;
Техническое описание
Описание
| Общие характеристики | |
|---|---|
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | -1…100 bar; -14,6…1450 psi; -0,1…10 MPa |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Особенности | позолоченные контакты |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -25…125; (150 max. 1h) |
| Мин. разрывное давление | 650 bar; 9425 psi; 65 MPa |
| Предел прочности по давлению | 200 bar; 2900 psi; 20 MPa |
| Устойчивость к вакууму | -1000 mbar; -0,1 MPa |
| Тип давления | относительное давление; вакуум |
| Отсутствует застойная зона | да |
| Электронные данные | |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Встроенный «Watchdog» | да |
| 2-проводный рабочее напряжение [V] | 20…30 DC |
| 2-проводный потребление тока [mA] | 3,6…21,5 |
| 2-проводный время задержки включения [s] | < 1 |
| 3-проводный рабочее напряжение [V] | 18…30 DC |
| 3-проводный потребление тока [mA] | 5…45; (430 bei max. Laststrom) |
| 3-проводный время задержки включения [s] | < 0,5 |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20, обратимый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| 2-проводный наиб. нагрузка [Ω] | 300 |
| 3-проводный макс. падение напряжения коммутационного выхода [V] DC | 2 |
| 3-проводный постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | 125 |
| Наиб. нагрузка [Ω] | (Ub — 10 V) / 20 mA |
| Диапазон измерения/настройки | |
| Диапазон измерения | -1…100 bar; -14,6…1450 psi; -0,1…10 MPa |
| Точка срабатывания SP | -0,9…100 bar; -12…1450 psi; -0,09…10 MPa |
| Точка сброса rP | -1…99,9 bar; -15…1448 psi; -0,1…9,99 MPa |
| Аналоговая пусковая точка | -1…80 bar; -15…1160 psi; -0,1…8 MPa |
| Аналоговая конечная точка | 19…100 bar; 276…1450 psi; 0,1…10 MPa |
| Мин. разница между SP и rP | 0,5 bar; 10 psi; 0,05 MPa |
| Шаг | 0,1 bar; 1 psi; 0,01 MPa |
| Заводская настройка | SP1 = 25 bar; rP1 = 23 bar; SP2 = 75 bar; rP2 = 73 bar; ASP = 0,00 bar; AEP = 100 bar; dAP = 0,06 s; dAA = 0,06 s |
| Контроль температуры | |
| Диапазон измерения | -25…150 °C; -13…302 °F |
| Погрешность точки переключения [% диапазона] | < ± 0,5; (DIN EN IEC 62828-1; Turn down 1:1) |
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < ± 0,5; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) |
| Отклонение линейности [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < ± 0,1; (Turn down 1:1; за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,05; (-25...85 °C); < ± 0,15 (85...150 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,2 (-25...85 °C); < ± 0,3 (85...150 °C) |
| Точность [K] | ± 2,5 + (0,08 x ( Umgebungstemperatur — Mediumtemperatur )) |
| Повторяемость [K] | ± 0,2 |
| Разрешение [K] | 0,2 |
| Время реакции | |
| Значение процесса демпфирования dAP [s] | 0…99,99 |
| Демпфирование аналогового выхода dAA [s] | 0…99,99 |
| 2-проводный время нарастания переходной характеристики аналогового выхода [ms] | 30 |
| 3-проводный мин. время реакции коммутационного выхода (dAP) [ms] | 3 |
| 3-проводный время нарастания переходной характеристики аналогового выхода [ms] | 7 |
| Динамика реакции срабатывания T05 / T09 [s] | < 35 / < 135; (DIN EN 60751 Вода ; > 0,9 m/s) |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили Function class | 0x4000 Identification and Diagnosis; 0x800A Measurement Data Channel (standard resolution) |
| SIO режим | да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 5,6 |
| IO-Link разрешение давления | 0,005 bar; 0,0005 MPa |
| IO-Link разрешение температуры [K] | 0,2 |
| Рабочие данные IO-Link (циклические) | давление 32 бита; температура 32 бита; состоянием прибора 4 бита; бинарная информация о переключении 2 бита |
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления |
| Поддерживаемые DeviceID | default 1150 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 68; IP 69K |
| Механические данные | |
| Вес [g] | 395,1 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 50 / L = 116 |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 / Rz 4; PTFE (тефлон) |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 20; (рекомендуемый момент затяжки В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Встроенный ограничитель | нет |
| Дисплеи / Элементы управления | |
| Дисплей | Дисплей светодиод, зелёный |
| Состояние выхода | светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| Дисплей | bar; psi; MPa; % от диапазона |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | |
| 1 2 | 2 — проводная схема подключения |
| 2 3 | 3 — проводная схема подключения |
| OUT1 | Коммутационный выход / IO-Link |
| OUT2 | Коммутационный выход / Аналоговый выход |
| 3 | Подключение для параметризации IO-Link (P = соединение через IO-Link) |
| Цвета жил | BK = черный; BN = коричневый; BU = синий; WH = белый |
