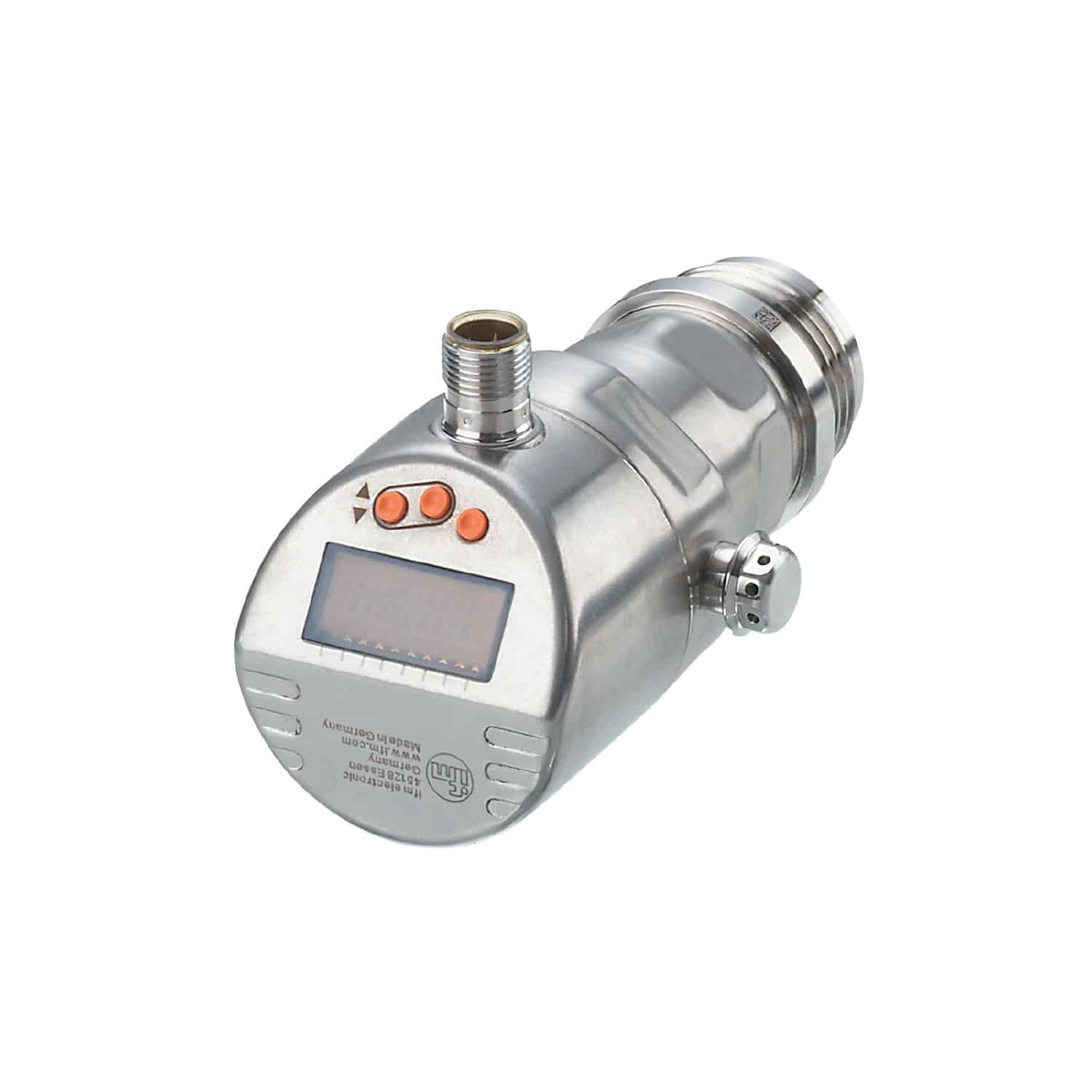

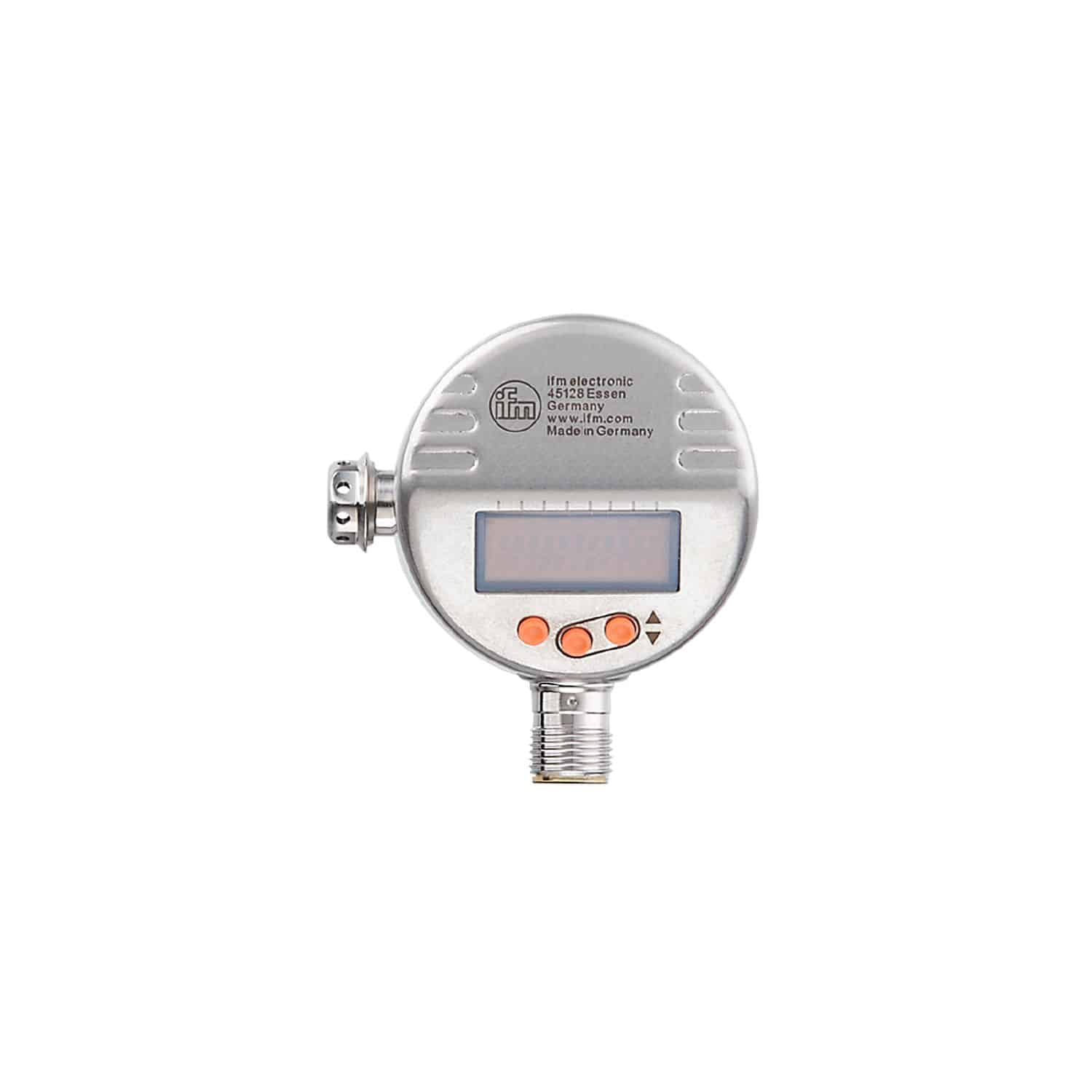

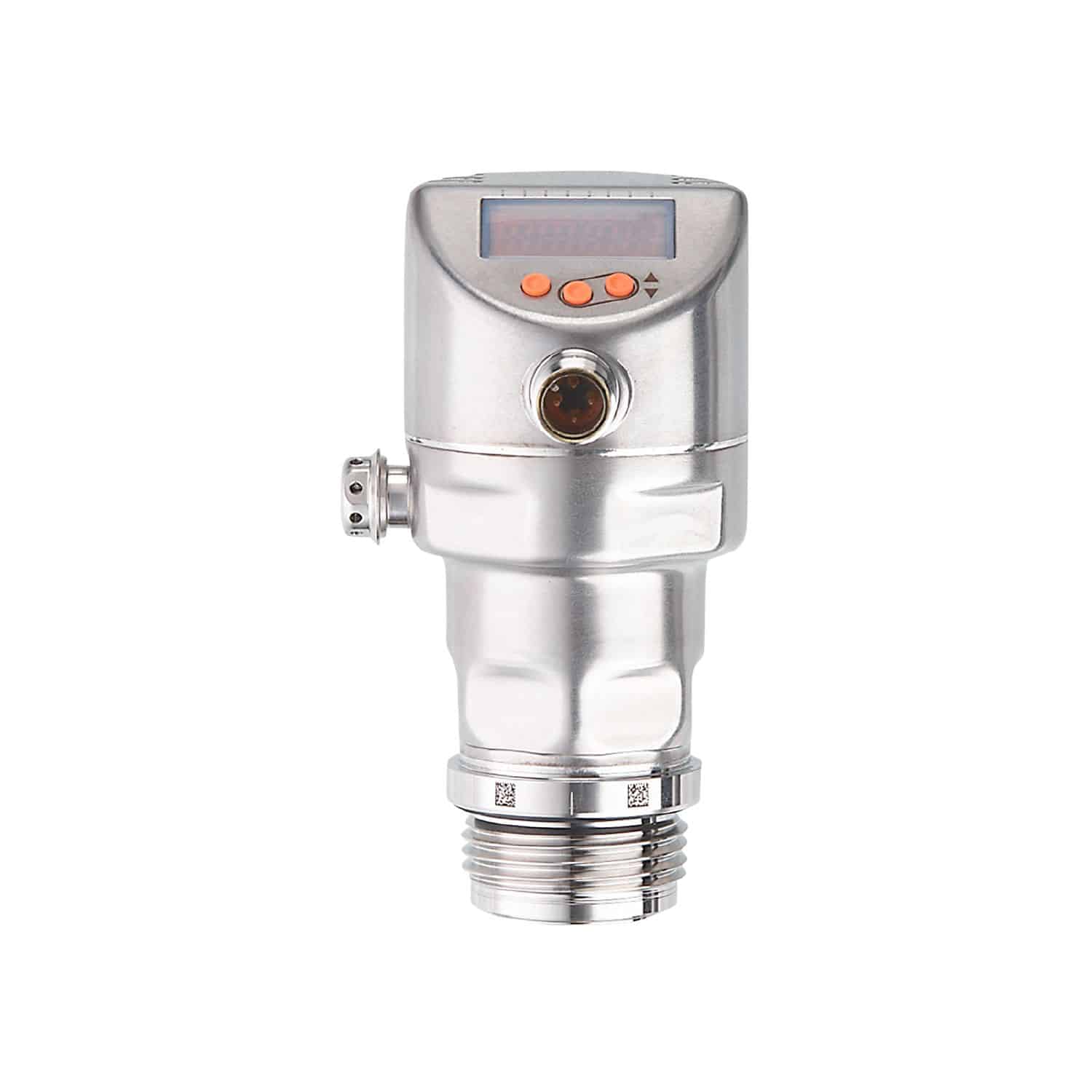

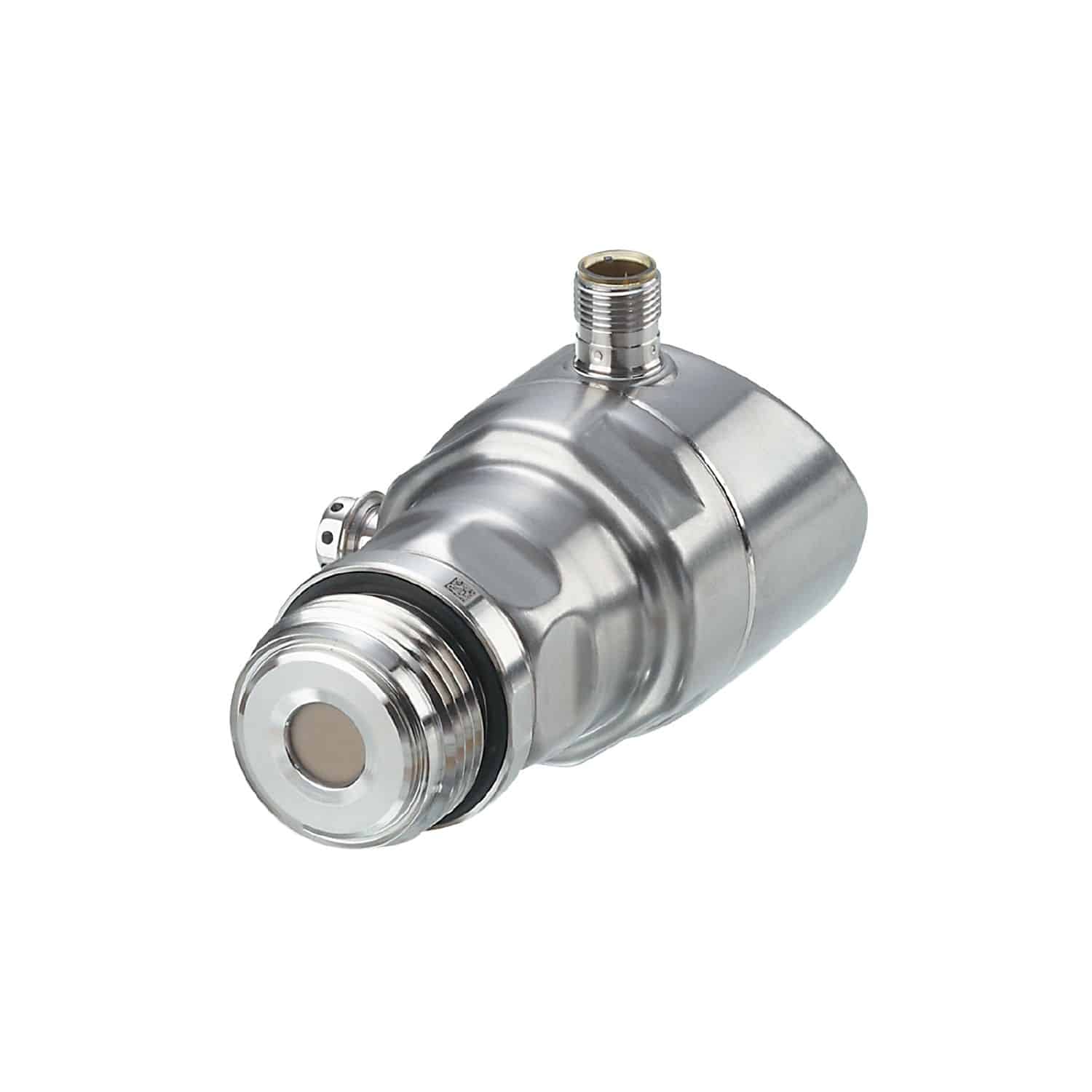

Датчик давления с дисплеем и установкой заподлицо
PI1706
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
|---|---|
| Диапазон измерения | -0,124…2,5 bar; -1,8…36,25 psi; -50…1004 inH2O; -12,4…250 kPa |
| Дисплей | Состояние выхода светодиод, жёлтый |
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Производитель | IFM |
| Рабочее напряжение DC | 20…30 V |
| Температура измеряемой среды | -25…150 |
| Тип | PI1706 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1706 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1706 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1706 и артикул PI-2,5-REA01-MFRKG/US/ /P
Ключевые особенности
Общее описание Модель PI-2,5-REA01-MFRKG/US/ /P Дисплей 1 буквенно-цифровой дисплей 4-значный Светодиоды состояния 2 Кнопка для программирования Канавка для уплотнительного кольца
Техническое описание
Описание
| Общее описание | |
|---|---|
| Модель | PI-2,5-REA01-MFRKG/US/ /P |
| Дисплей | 1 буквенно-цифровой дисплей 4-значный |
| Светодиоды состояния | 2 |
| Кнопка | для программирования |
| Канавка для уплотнительного кольца | 4 |
| Внешняя резьба | G1 Aseptoflex Vario |
| Канавка с уплотнительным кольцом | DIN 3869-33 |
| Характеристики | |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | -0,124…2,5 bar; -1,8…36,25 psi; -50…1004 inH2O; -12,4…250 kPa |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario |
| Особенности | позолоченные контакты |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -25…150 |
| Мин. разрывное давление | 50 bar; 725 psi; 5000 kPa |
| Предел прочности по давлению | 20 bar; 290 psi; 2000 kPa |
| Устойчивость к вакууму | -1000 mbar; -0,1 MPa |
| Тип давления | относительное давление; вакуум |
| Отсутствует застойная зона | да |
| MAWP (для применения в соответствии с CRN) [bar] | 2,5 |
| Электронные данные | |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Встроенный «Watchdog» | да |
| 2-проводный рабочее напряжение [V] | 20…30 DC |
| 2-проводный потребление тока [mA] | 3,5…21,5 |
| 2-проводный время задержки включения питания [s] | < 1 |
| 3-проводный рабочее напряжение [V] | 18…30 DC |
| 3-проводный потребление тока [mA] | 5…45; (430 bei max. Laststrom) |
| 3-проводный время задержки включения питания [s] | < 0,5 |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20, обратимый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| 2-проводный наиб. нагрузка [Ω] | 300 |
| 3-проводный макс. падение напряжения коммутационного выхода [V] DC | 2 |
| 3-проводный постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | 125 |
| Наиб. нагрузка [Ω] | (Ub — 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| Диапазон измерения/настройки | |
| Диапазон измерения | -0,124…2,5 bar; -1,8…36,25 psi; -50…1004 inH2O; -12,4…250 kPa |
| Точка срабатывания SP | -0,12…2,5 bar; -1,74…36,26 psi; -48…1004 inH2O; -12…250 kPa |
| Точка сброса rP | -0,124…2,496 bar; -1,8…36,2 psi; -50…1002 inH2O; -12,4…249,6 kPa |
| Аналоговая пусковая точка | -0,124…1,994 bar; -1,8…28,92 psi; -50…801 inH2O; -12,4…199,4 kPa |
| Аналоговая конечная точка | 0,382…2,5 bar; 5,54…36,26 psi; 153…1004 inH2O; 38,2…250 kPa |
| Мин. разница между SP и rP | 0,004 bar; 0,06 psi; 2 inH2O; 0,4 kPa |
| С шагом в | 0,001 bar; 0,01 psi; 1 inH2O; 0,1 kPa |
| Заводская настройка | SP1 = 0,625 bar; rP1 = 0,575 bar; SP2 = 1,875 bar; rP2 = 1,825 bar; ASP = 0,00 bar; AEP = 2,50 bar; dAP = 2,00 s; dAA = 2,00 s |
| Контроль температуры | |
| Диапазон измерения | -25…150 °C; -13…302 °F |
| Погрешность точки переключения [% диапазона] | < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) |
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < ± 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) |
| Отклонение линейности [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < ± 0,1; (Turn down 1:1; за год) |
| Суммарное отклонение в диапазоне температур | -25…15 °C: Отклонение от характеристики ± 0,05 % от диапазона / 10 K 15…80 °C: Отклонение от характеристики 80…150 °C: Отклонение от характеристики ± 0,1 % от диапазона / 10 K |
| Точность [K] | ± 2,5+ (0,08 x ( Umgebungstemperatur — Mediumtemperatur )) |
| Повторяемость [K] | ± 0,2 |
| Разрешение [K] | 0,2 |
| Время реакции | |
| Значение процесса [s] демпфирования dAP | 0…99,99 |
| Демпфирование [s] аналогового выхода dAA | 0…99,99 |
| 2-проводный время нарастания переходной характеристики аналогового выхода [ms] | 30 |
| 3-проводный мин. время реакции коммутационного выхода (dAP) [ms] | 3 |
| 3-проводный время нарастания переходной характеристики аналогового выхода [ms] | 7 |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common — I&D Identification and Diagnosis |
| Function | Measurement data, high resolution |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 5,6 |
| IO-Link разрешение [bar] | 0,0001 |
| IO-Link разрешение [K] | 0,2 |
| Рабочие данные IO-Link (циклические) | давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления |
| Поддерживаемые DeviceID | default 1154 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 68; IP 69K |
| Механические данные | |
| Вес [g] | 358,1 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 50 / L = 107 |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон) |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 35 |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario |
| Дисплеи / Элементы управления | |
| Дисплей | Дисплей светодиод, зелёный |
| Состояние выхода | светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| Дисплей | bar; psi; kPa; inH2O |
| Соединение | |
| 1 2 | проводная схема подключения |
| 2 3 | проводная схема подключения |
| OUT1 | Коммутационный выход / IO-Link |
| OUT2 | Коммутационный выход / Аналоговый выход |
| 3 | Подключение для параметризации IO-Link (P = соединение через IO-Link) |
| Цвета в соответствии с DIN EN 60947-5-2 | |
| Цвета жил | BK = черный; BN = коричневый; BU = синий; WH = белый |
