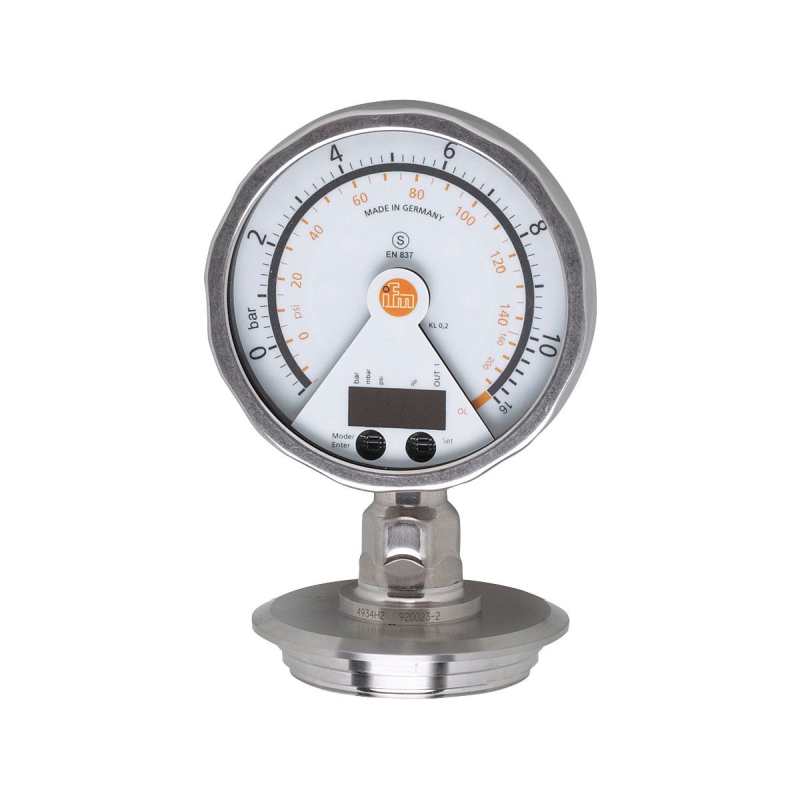

| Характеристики |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Диапазон измерения |
|
| Подключение к процессу |
Varivent Form N, DN40 (1,5′), Ø 68 mm |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
подходит для всех стандартных CIP- и SIP-процессов, гигиенические системы |
| Среда |
Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды |
| Температура измеряемой среды [°C] |
-25…125, (145 max. 1h) |
| Мин. разрывное давление |
|
| Предел прочности по давлению |
|
| Тип давления |
относительное давление |
| Электронные данные |
| Рабочее напряжение [V] |
18…32 DC |
| Потребление тока [mA] |
70, (24 V) |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
6 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
50 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, обратимый, (масштабируемый) |
| Наиб.нагрузка [Ω] |
(Ub — 10 V) / 20 mA |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
|
| Точка срабатывания SP |
| -0,98…16 bar |
-14,2…232 psi |
|
| Точка сброса rP |
| -1…15,98 bar |
-14,5…231,8 psi |
|
| Aналоговая пусковая точка |
| -1…13,5 bar |
-14,5…195,7 psi |
|
| Aналоговая конечная точка [bar] |
1,5…16 |
| С шагом в |
|
| Точность/ погрешность |
| Погрешность точки переключения [% диапазона] |
< ± 0,2, (Turn down 1:1) |
| Повторяемость [% диапазона] |
< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1) |
| Отклонение от характеристики [% диапазона] |
< ± 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности [% диапазона] |
< ± 0,15, (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,15, (Turn down 1:1) |
| Долговременная стабильность [% диапазона] |
< ± 0,1, (Turn down 1:1, за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
< ± 0,05, (0...70 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
< ± 0,15, (0...70 °C) |
| Время реакции |
| Время отклика [ms] |
< 10 |
| Демпфирование коммутационного выхода dAP [s] |
0,01…30 |
| Демпфирование аналогового выхода dAA [s] |
0,01…30 |
| Время нарастания переходной характеристики аналогового выхода [ms] |
25 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5/1 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
20 г (10…2000 Hz) |
|

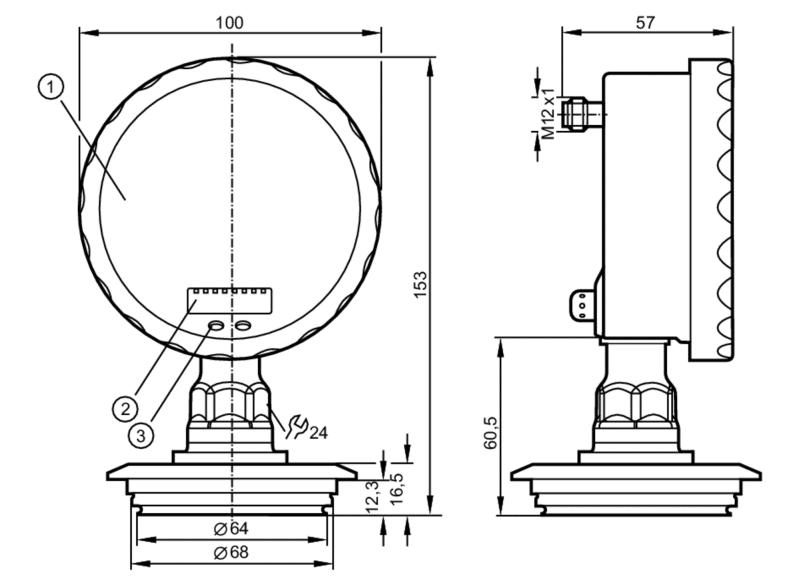

| Механические данные |
| Вес [g] |
1020,2 |
| Материал |
нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm |
| Материалы корпуса в контакте с изм. средой |
Керамика (99,9 % Al2 O3), PTFE (тефлон), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4 |
| Мин. кол-во циклов давления |
100 миллионов |
| Подключение к процессу |
Varivent Form N, DN40 (1,5′), Ø 68 mm |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
2 x светодиод, зелёный |
| Состояние выхода |
светодиод, жёлтый |
| Точки переключения |
Светодиодное кольцо |
| Функции дисплея |
буквенно-цифровой дисплей, 4-значный |
| Измеренные значения |
Аналоговый дисплей, 0…350° поворотный, при отключении прибора стрелка становится невидимой |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
|
| Расширенный диапазон изображения (макс.) |
|
| Примечания |
| Примечания |
| Отклонение от характеристики в расширенном диапазоне дисплея: 1,5 % диапазона |
| точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона |
|
| Рекомендации |
Артикул снят с производства |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PH4004-00 — 20.11.2012 — |
