Продано

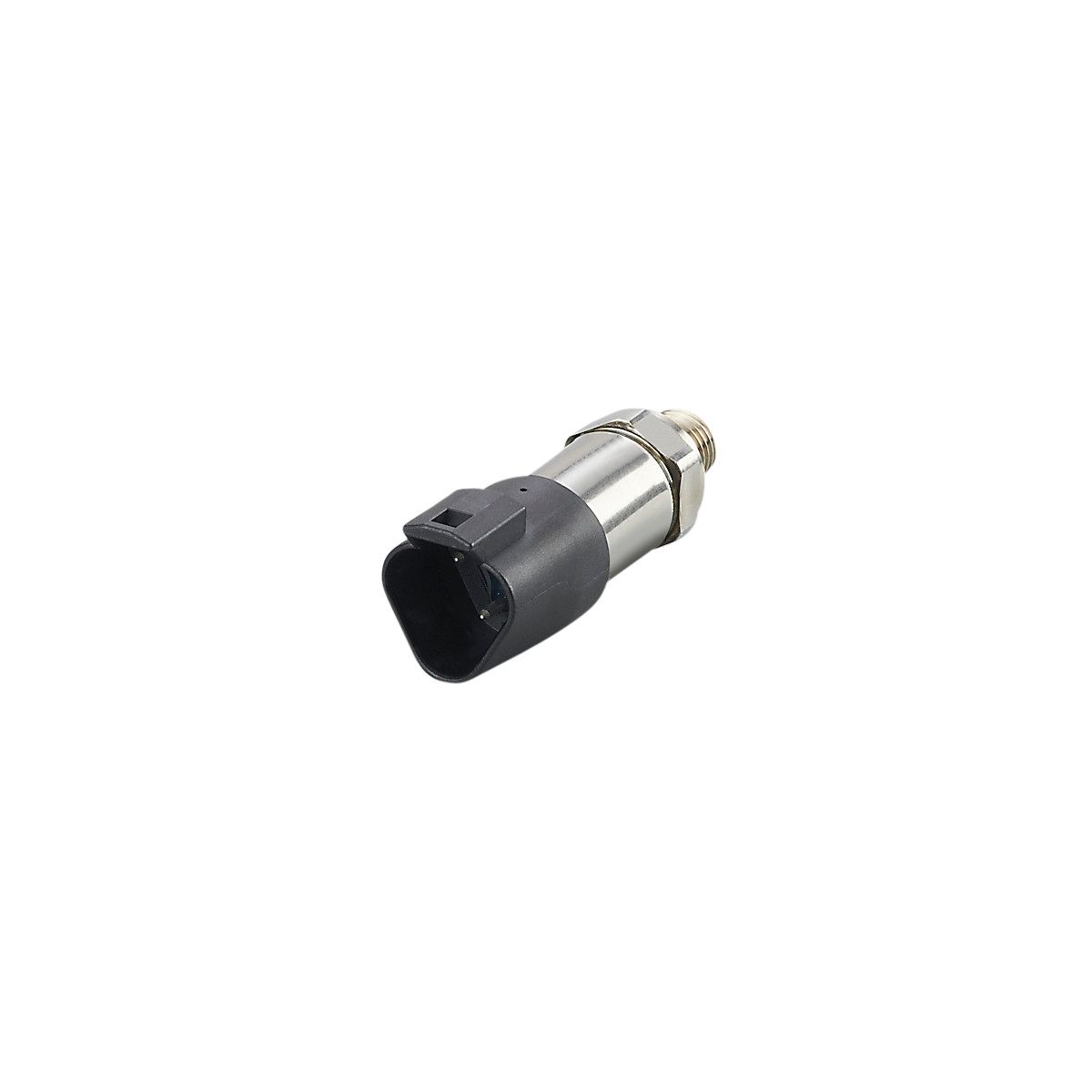

Преобразователь давления
PC1732
| Обозначение продукции | |
|---|---|
| Применение | |
| Подключение к процессу | |
| Рабочее напряжение DC | |
| Тип напряжения | |
| Общее количество выходов | |
| Функция выходного сигнала | |
| Выходной сигнал | |
| Диапазон измерения | |
| Соединение | |
| Материал | , , |
| Температура измеряемой среды | |
| Производитель | |
| Тип |
Цена по запросу
Нет в наличии
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PC1732 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PC1732 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Архив.
Для заказа данной позиции достаточно указать название модели PC1732 и артикул PU-300PSEU76-V-DVG/DE
Ключевые особенности
- Для надежного обнаружения давления в системе в подвижной технике
- Прочный корпус из нержавеющей стали с высокой степенью защиты и виброустойчивостью
- Компактный корпус для установки в места с ограниченным пространством
- DEUTSCH разъём для быстрого и простого подключения к бортовой системе
- Долговременная стабильность благодаря высокой защите от перегрузок и низкому отклонению от линейности
Техническое описание
Описание
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Выходной сигнал | аналоговый сигнал | ||||||
| Диапазон измерения [psi] | 0…3000 | ||||||
| Подключение к процессу | резьбовое соединение 7/16′ — 20 UNF (SAE) внешняя резьба | ||||||
| Приложение | |||||||
| Применение | для подвижной техники | ||||||
| Среда | Жидкие или газообразные среды | ||||||
| Температура измеряемой среды [°C] | -40…125 | ||||||
| Мин. разрывное давление [psi] | 14500 | ||||||
| Предел прочности по давлению [psi] | 7250 | ||||||
| Примечание к прочности по давлению |
|
||||||
| Устойчивость к вакууму [psi] | -14,5 | ||||||
| Тип давления | относительное давление | ||||||
| Электронные данные | |||||||
| Рабочее напряжение [V] | 8…32 DC | ||||||
| Потребление тока [mA] | < 12 | ||||||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | ||||||
| Класс защиты | III | ||||||
| Защита от переполюсовки | да | ||||||
| Входы/выходы | |||||||
| Количество входов и выходов | Количество аналоговых выходов: 1 | ||||||
| Выходы | |||||||
| Общее количество выходов | 1 | ||||||
| Выходной сигнал | аналоговый сигнал | ||||||
| Количество аналоговых выходов | 1 | ||||||
| Аналоговый выход по напряжению [V] | 0,5…4,5 | ||||||
| Мин. сопротивление нагрузки [Ω] | 2000 | ||||||
| Защита от короткого замыкания | да | ||||||
| Защита от перегрузок по току | да | ||||||
| Диапазон измерения/настройки | |||||||
| Диапазон измерения [psi] | 0…3000 | ||||||
| Точность/ погрешность | |||||||
| Повторяемость [% диапазона] | < ± 0,05, (при изменениях температуры < 10 K) | ||||||
| Отклонение от характеристики [% диапазона] | < ± 0,8, (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) | ||||||
| Отклонение линейности [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||
| Отклонение гистерезиса [% диапазона] | < ± 0,2 | ||||||
| Долговременная стабильность [% диапазона] | < ± 0,1, (за 6 месяцев) | ||||||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C), < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,1 (0...80 °C), < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
| Время реакции | |||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -40…100 | ||||||
| Температура хранения [°C] | -40…100 | ||||||
| Степень защиты | IP 67, IP 69K | ||||||
| Испытания / одобрения | |||||||
| ЭMC |
|
||||||
| Ударопрочность |
|
||||||
| Вибропрочность |
|
||||||
| MTTF [годы] | 658 | ||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу | ||||||
| Механические данные | |||||||
| Вес [g] | 55,5 | ||||||
| Материал | 1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PPS | ||||||
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) | ||||||
| Мин. кол-во циклов давления | 60 миллионов, (при 1,2 х номинального давления) | ||||||
| Момент затяжки [Nm] | 25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) | ||||||
| Подключение к процессу | резьбовое соединение 7/16′ — 20 UNF (SAE) внешняя резьба | ||||||
| Уплотнение присоединения к процессу | FKM | ||||||
| Встроенный ограничитель | да | ||||||
| Примечания | |||||||
| Примечания |
|
||||||
| Упаковочная величина | 1 шт. | ||||||
| электрическое подключение | |||||||
| Соединение | Разъем: 1 x DEUTSCH разъём (DT04-3P), Максимальная длина кабеля: 30 m | ||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PC1732-00 — 21.03.2019 — | |||||||
