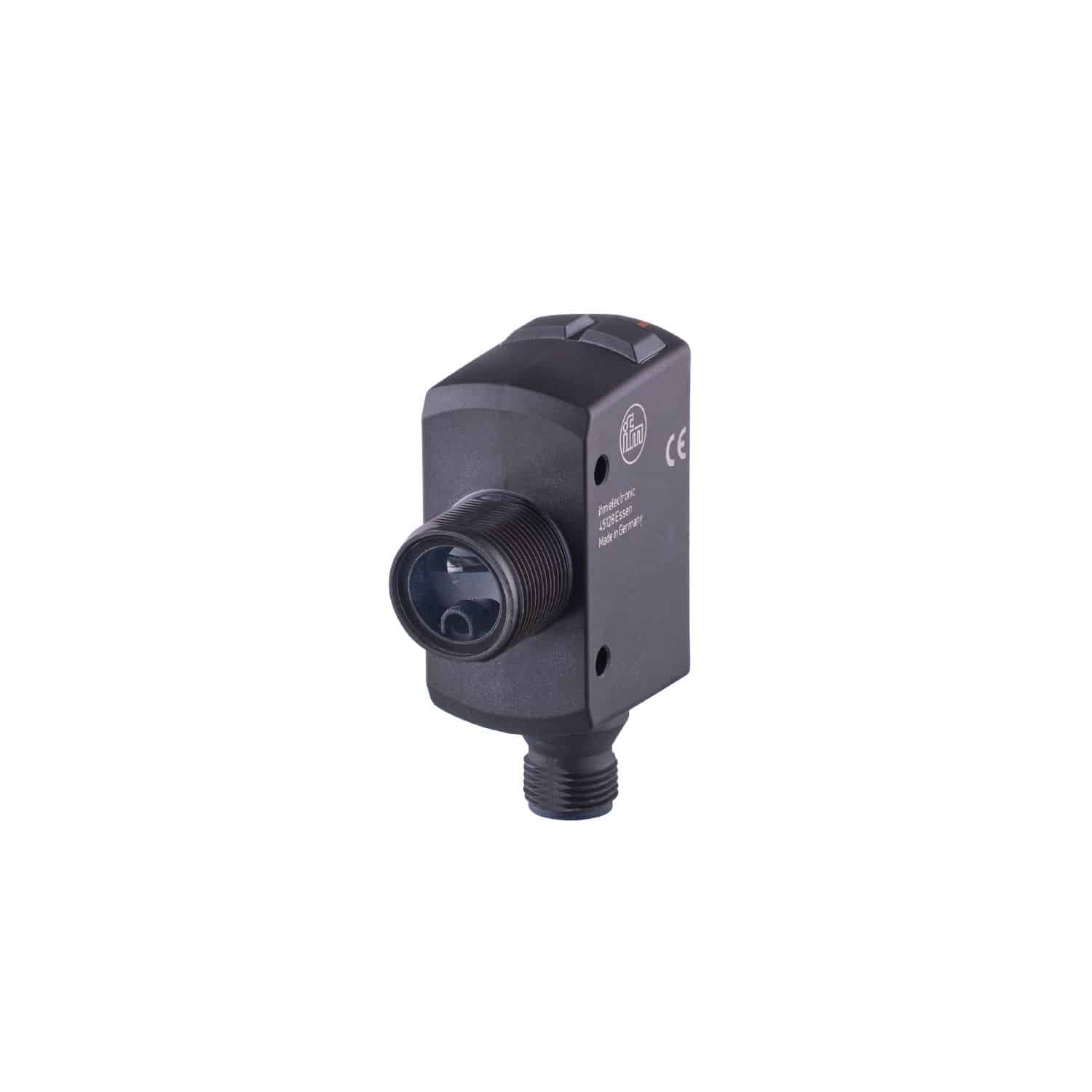

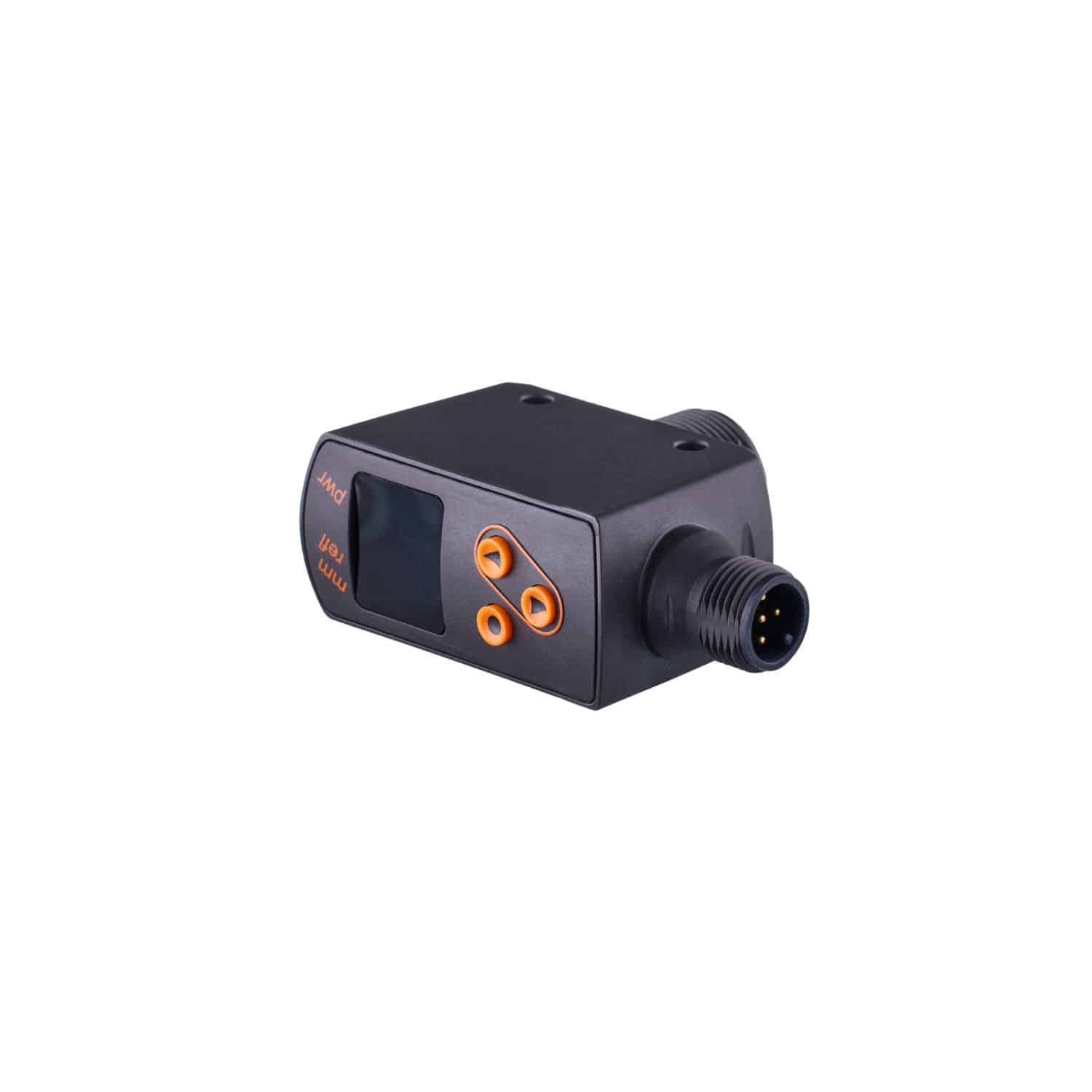

Оптический датчик измерения расстояния
OGD251
| Дисплей | Состояние выхода 2 x светодиод, жёлтый; 1 x буквенно-цифровой дисплей, 4-значный |
|---|---|
| Длина корпуса | 61.7 mm |
| Материал | Корпус: PPSU; ABS; PMMA; PBT / PC; EPDM; фронтальная оптика: PMMA |
| Насадка на линзы | Боковая оптика |
| Обозначение продукции | Датчик диффузного отражения |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Соединение | 1: L+; 2: OUT2 Пороговый или аналоговый выход; 3: L-; 4: OUT1 коммутационный выход или IO-Link; 5: IN Лазер вкл./выкл. |
| Степень защиты | IP 65; IP 67 |
| Тип | OGD251 |
| Тип напряжения | DC |
| Тип света | красный свет |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Оптический датчик измерения расстояния IFM, вы выбираете качественный и проверенный продукт. Оптический датчик измерения расстояния IFM OGD251 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OGD251 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Тип М18 Cube в металлическом корпусе.
Для заказа данной позиции достаточно указать название модели OGD251 и артикул OGDLF8KG/IO-LINK/US
Ключевые особенности
Общее описание Модель OGD251 Тип Оптический датчик измерения расстояния Артикул OGDLF8KG/IO-LINK/US Приёмный элемент 1 Передающий элемент 2 Дисплей Буквенно-цифровой, 4-значный
Техническое описание
Описание
| Общее описание | |
|---|---|
| Модель | OGD251 |
| Тип | Оптический датчик измерения расстояния |
| Артикул | OGDLF8KG/IO-LINK/US |
| Приёмный элемент | 1 |
| Передающий элемент | 2 |
| Дисплей | Буквенно-цифровой, 4-значный |
| Кнопки | 4 кнопки для программирования |
| Характеристики | |
| Тип света | Красный свет |
| Лазерная защита | Класса 1 |
| Корпус | Прямоугольный с резьбой М18 |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC; («supply class 2» согласно cULus) |
| Потребление тока [mA] | 45; (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | Да |
| Длина волны [nm] | 650 |
| Входы/выходы | |
| Количество цифровых выходов | 2 |
| Количество аналоговых выходов | 1 |
| Входы | Лазер вкл./выкл. |
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Аналоговый выход по току [mA] | 4…20; (IEC 61131-2) |
| Наиб. нагрузка [Ω] | 250 |
| Аналоговый выход по напряжению [V] | 0…10; (IEC 61131-2) |
| Мин. сопротивление нагрузки [Ω] | 5000 |
| Защита от короткого замыкания | Да |
| Тип защиты от короткого замыкания | Тактовый |
| Защита от перегрузок по току | Да |
| Режимы работы | |
| FINE — Частота переключения DC [Hz] | 20 |
| STD — Частота переключения DC [Hz] | 40 |
| FAST — Частота переключения DC [Hz] | 60 |
| Диапазон контроля | |
| Макс. диаметр светового пятна [mm] | 5 |
| Подавление заднего фона [m] | < 20 |
| Диапазон измерения/настройки | |
| Диапазон настройки [%] отражательной способности объекта | 6…900; (6 % черная бумага; 100 % белая бумага) |
| FINE — Диапазон измерения [m] | 0,05…2 |
| FINE — Частота дискретизации [Hz] | 60 |
| STD — Диапазон измерения [m] | 0,05…2 |
| STD — Частота дискретизации [Hz] | 120 |
| FAST — Диапазон измерения [m] | 0,05…1 |
| FAST — Частота дискретизации [Hz] | 180 |
| Программное обеспечение / Программирование | |
| Выбор параметров | Distance / reflectivity; гистерезис / окно; sensitivity; токовый выход / выход по напряжению; Sequence modulation to avoid mutual interference by similar sensors |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common — I&D Identification and Diagnosis, Function Locator, Function ProductURI |
| SIO режим | Да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 5 |
| Рабочие данные IO-Link (циклические) | Функция рабочее значение 2 x 16, состоянием прибора 4, бинарная информация о переключении 2 |
| IO-Link функции (ациклические) | Специфичный для приложения тег; счетчик часов работы; счётчик циклов переключения |
| Поддерживаемые DeviceID | default 1582 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…50 |
| Примечание к температуре окружающей среды | При температуре окружающей среды < -10 °C необходимо время подогрева. Лазер отключен. |
| Температура хранения [°C] | -30…80 |
| Степень защиты | IP 65; IP 67 |
| Механические данные | |
| Вес [g] | 53,4 |
| Корпус | Прямоугольный с резьбой М18 |

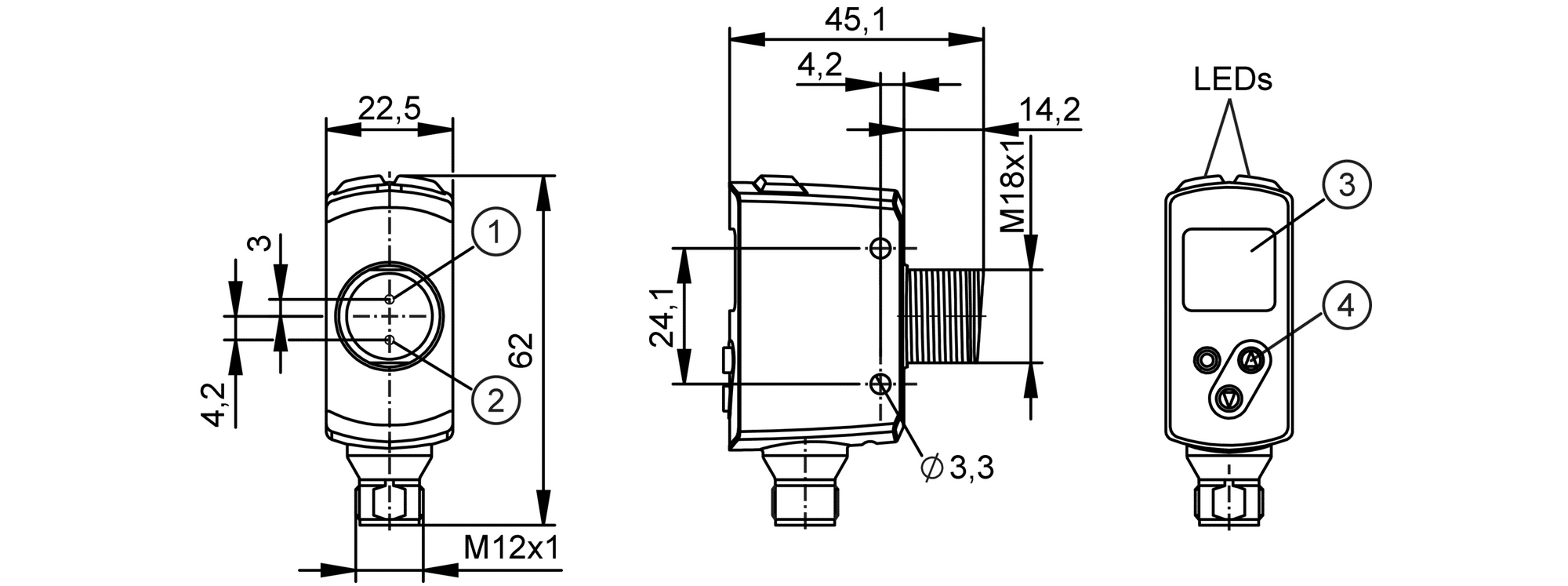

| Размеры [mm] | 61,7 x 22,5 x 45,2 |
| Обозначение резьбы | M18 x 1 |
| Материал | Корпус: PPSU; ABS; PMMA; PBT / PC; EPDM; фронтальная оптика: PMMA |
| Насадка на линзы | Боковая оптика |
| Дисплеи / Элементы управления | |
| Дисплей | Состояние выхода 2 x светодиод, жёлтый; 1 x буквенно-цифровой дисплей, 4-значный |
| Элементы управления | 3 программирующие кнопки |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A |
| Соединение | 1: L+; 2: OUT2 Пороговый или аналоговый выход; 3: L-; 4: OUT1 коммутационный выход или IO-Link; 5: IN Лазер вкл./выкл. |
| Значения при постоянных условиях окружающей среды | |
| Внешнее освещение на объекте | < 10 klx |
| Температура | 23 °C / 960 hPa |
| Минимальная мощность источника питания в минутах | 15 |
