| Приложение |
| Применение |
короткое замыкание, Контроль обрыва провода |
| Электронные данные |
| Допустимое отклонение рабочего напряжения [%] |
-10…10 |
| Рабочее напряжение [V] |
< 230 AC |
| Макс. потребляемая мощность [VA] |
1 |
| Количество каналов |
1 |
| Выходы |
| Электрическое исполнение |
реле, (1 перекидной контакт ) |
| Нагрузка на контакты |
253 V AC / 2 A / cos phi > 0,7 // 40 V DC / 2 A, (омическое сопротивление) |
| Частота переключения АС [Hz] |
10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 20 |
| Испытания / одобрения |
| Разрешение |
PTB 02 ATEX 2035, IECEx PTB 17.0023 |
| Маркировка АТЕХ |
II (1) G [Ex ia Ga] IIC |
|
II (1) D [Ex ia Da] IIIC |
| ЭMC |
| EN 50081-2 |
(1993) |
| EN 61326-1 |
(2006) |
|
| MTTF [годы] |
458 |

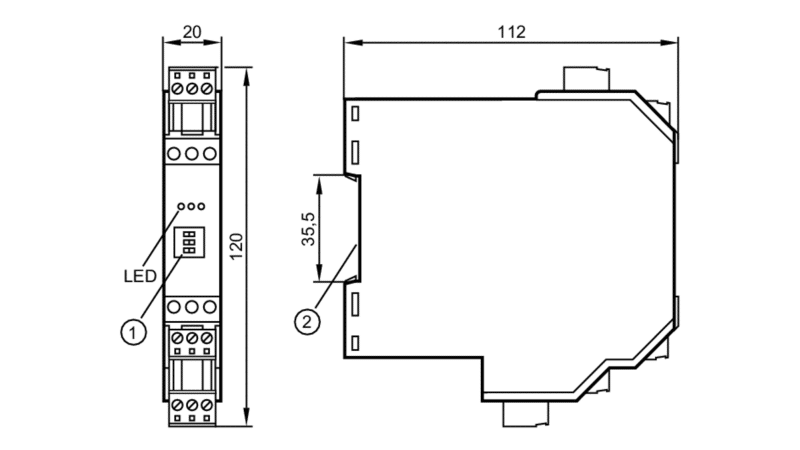

| Механические данные |
| Вес [g] |
193,5 |
| Механические коммутационные циклы |
10 миллионов |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
| Функция |
светодиод, красный |
|
| Примечания |
| Примечания |
| Внимание Устройство контроля должно быть установлено вне взрывоопасной зоны. |
| Свободные клеммы не должны быть задействованы. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
контактные зажимы: …2,5 mm² |
| Другие данные |
| Максимальные значения для цепи управления |
| самозащита от воспламенения |
[EEx ia] IIC |
[EEx ia] IIB |
[EEx ib] IIC |
[EEx ib] IIB |
| Напряжение [V] |
10,6 |
10,6 |
10,6 |
10,6 |
| Ток [mA] |
19,1 |
19,1 |
19,1 |
19,1 |
| Мощность [mW] |
51 |
51 |
51 |
51 |
| Внешняя индуктивность [mH] |
97 |
390 |
97 |
390 |
| Внешняя емкость [µF] |
2,32 |
16,2 |
2,32 |
16,2 |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — N0031A — 07.01.2014 — |
