| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
100, (относительно магнита M 4.0) |

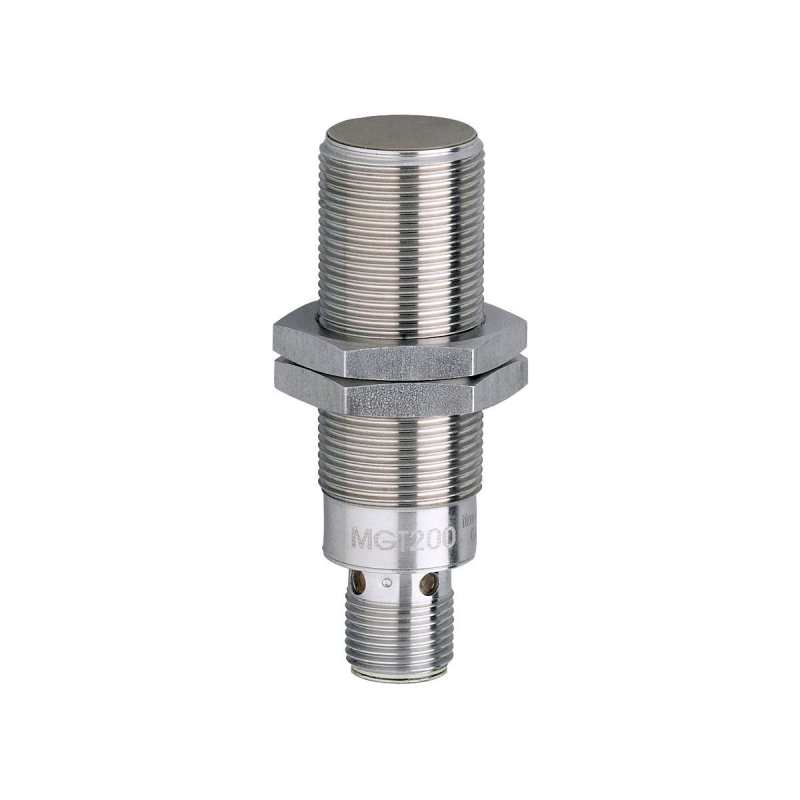

| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 60 |
| Приложение |
| Особенности |
позолоченные контакты |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 10 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
100, (относительно магнита M 4.0) |
| Порог чувствительности [mT] |
0,3 |
| Точность/ погрешность |
| Гистерезис [% от Sr] |
1…10 |
| Время реакции |
| Удлинение импульсов [ms] |
1000 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
0…104 |
| Степень защиты |
IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| MTTF [годы] |
769 |
| Механические данные |
| Вес [g] |
47,3 |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 60 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
корпус: нерж. сталь (1.4404 / 316L), активная поверхность: PEEK, крепежные гайки: нерж.сталь |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Напряжение питания в соответствии с EN50178, SELV, PELV |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MGT201-00 — 05.07.2012 — |
